Die Erregerspule des Sicherheitsrelais ist mit einer Seite auf die
geerdete Elektronikmasse gelegt. Bei Speisung der Erregerspule über
eine externe 24 V-Spannungsversorgung muss deren Minuspol mit
Erdpotential verbunden sein. Die externe 24 V-Spannungsversorgung
muss die Anforderungen für PELV Stromkreise nach EN 50178 (DIN
VDE 0160) erfüllen.
Im Auslieferzustand ist eine Brücke zwischen Klemme 5 und 6
eingelegt. Um die Funktion "SICHERER HALT" zu nutzen muss die
Brücke entfernt und eine externe Steuerung zur Anwahl der Funktion
angeschlossen werden.
Wird das Sicherheitsrelais über die interne Stromversorgung X9:5
versorgt, muss die externe 24 V-Stromversorgung an Klemme X9:1/2
mindestens 22 V liefern, damit das Sicherheitsrelais zuverlässig anzieht
(interner Spannungsabfall).

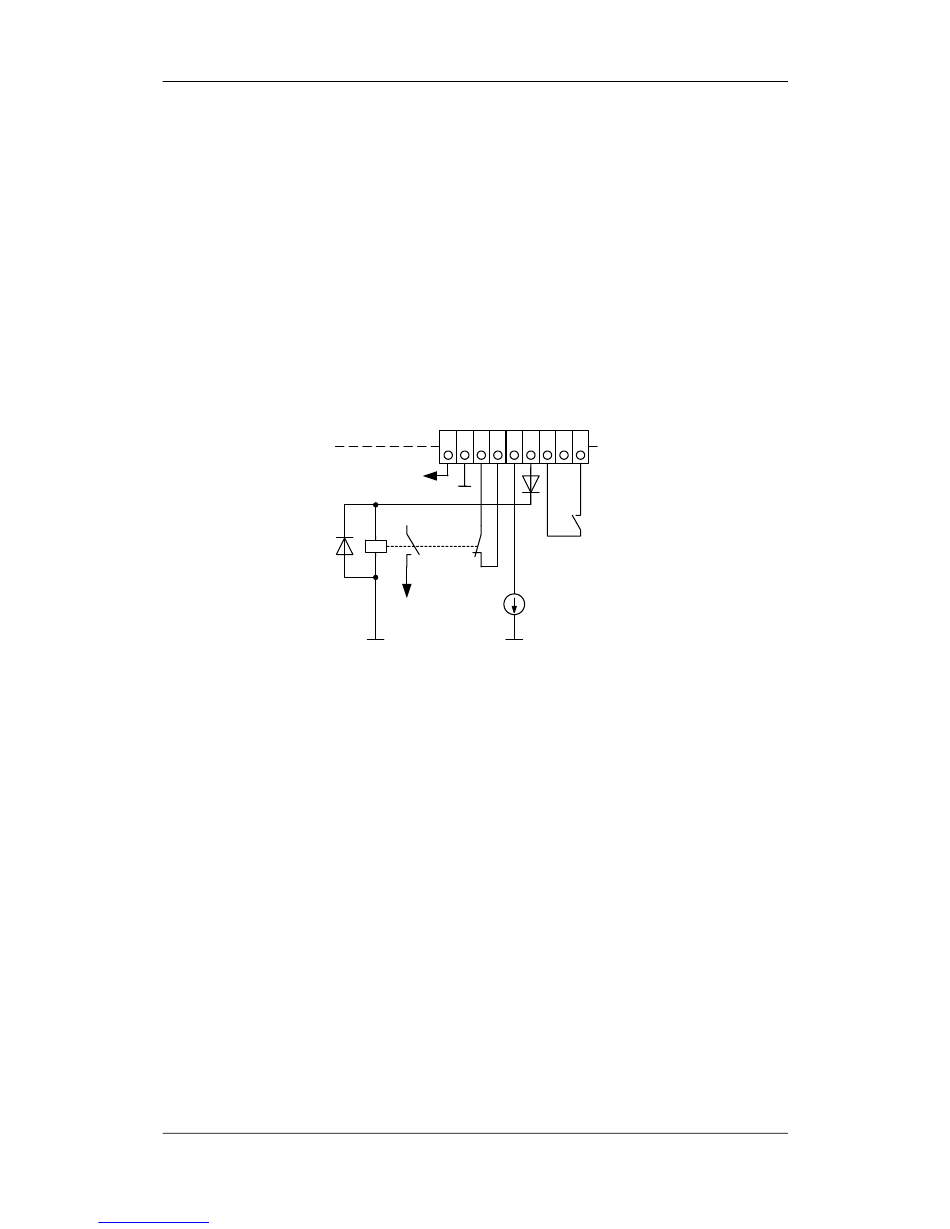

Steuerklemmenleiste
- X9
P24
Elektronik
Versorgung
Optokoppler /
LWL
Siemens Controls
6SE7087-6JD50
Betriebsanleitung
manuals search engine
1 2 3 4 5 6 7 8 9
P15
Anschließen
7-13
