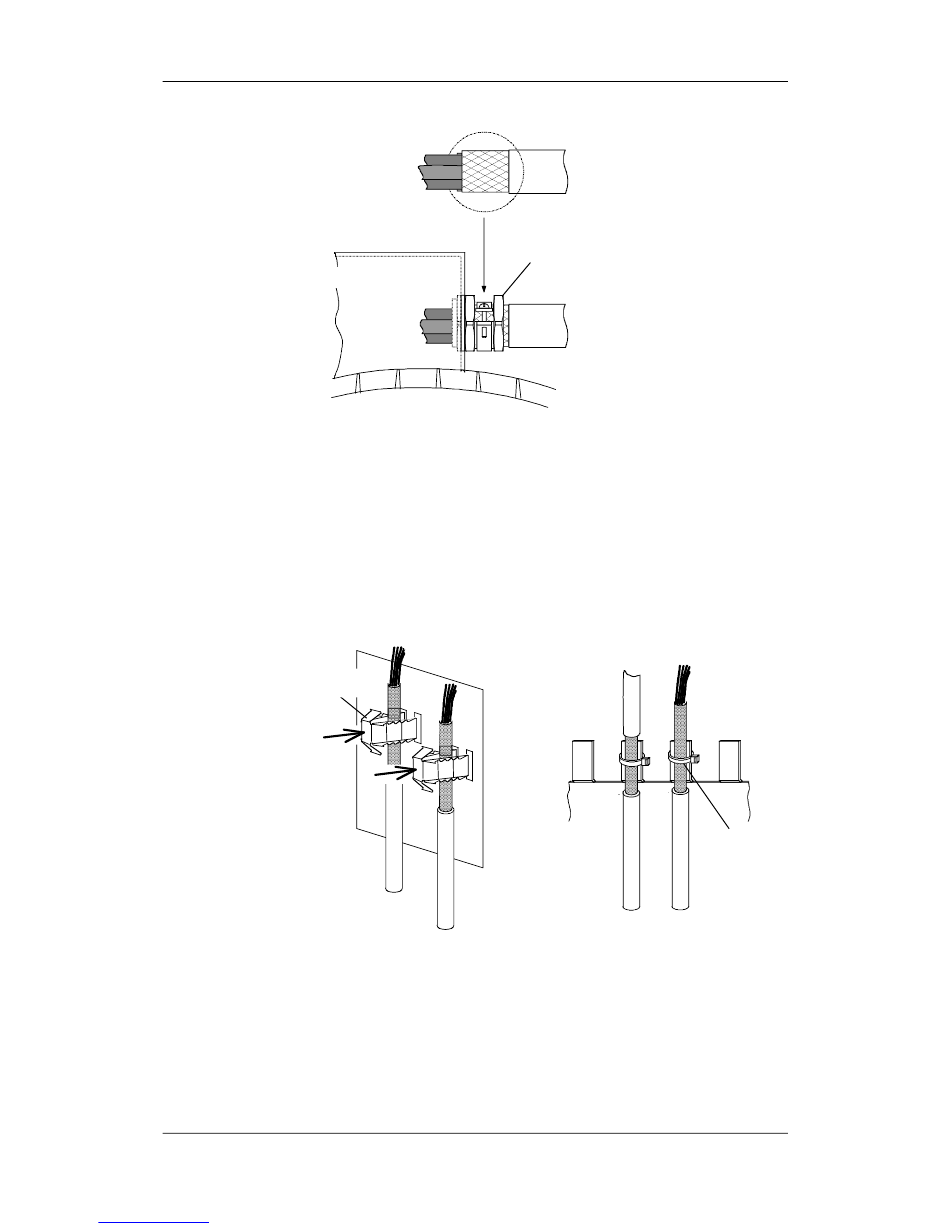

Motorklemmenkasten
Bild 6-3
Der Schirm kann über eine PG- bzw. metrische Verschraubung
(Messing vernickelt) mit Zugentlastungsbügel aufgelegt werden. Damit
lässt sich die Schutzart IP20 erreichen.
Für höhere Schutzarten (bis IP68) gibt es spezielle PG-Verschrau-
bungen mit Schirmauflage, z. B.:
♦ SKINDICHT SHVE, Fa. Lapp, Stuttgart
♦ UNI IRIS Dicht oder UNI EMV Dicht, Fa. Pflitsch, Hückeswagen
Motorklemmenkasten nicht aus Kunststoff!
Schirm-
schelle
Bild 6-4
Siemens Controls
6SE7087-6JD50
Betriebsanleitung
manuals search engine
PG-Verschraubung
Schirmanbindung am Motor
Schirmanbindung der Signalleitungen bei SIMOVERT MASTERDRIVES
EMV-gerechter Aufbau
Kabelbinder
6-5
