Siemens SIMOVERT MASTERDRIVES Betriebsanleitung Seite 101

08.2009
Bauform D
Austausch der
Lüftersicherung
(Bauform D)
Siemens AG
SIMOVERT MASTERDRIVES
Downloaded from www.Manualslib.com
Der Lüfter ist auf eine Konsole geschraubt und befindet sich an der
Unterseite des Gerätes.
Tauschen Sie den Lüfter wie folgt:
♦ Ziehen Sie den Lüfterstecker X20 ab.
♦ Lösen Sie die beiden Torx-Schrauben M5x16 an der Unterseite des
Gerätes.
♦ Ziehen Sie die Konsole nach unten aus dem Gerät heraus.
♦ Lösen Sie die Lüfterschrauben M4.
♦ Bauen Sie den Lüfter in umgekehrter Reihenfolge ein.
Ventilator
Unverlierbarkeitsscheibe
Scheibe
Federring
M5x16
Torx T25
Bild 9-2
Die Sicherungen befinden sich im oberen Teil des Gerätes in einem
Sicherungshalter.
Zum Austausch der Sicherungen müssen Sie den Sicherungshalter
öffnen.
Sicherungshalter
geschlossen
Bild 9-3
Siemens Controls
6SE7087-6JD50
Betriebsanleitung
manuals search engine
Schraube M4 (Torx T20)
Konsole
Scheibe
Federring
M5x16
Torx T25

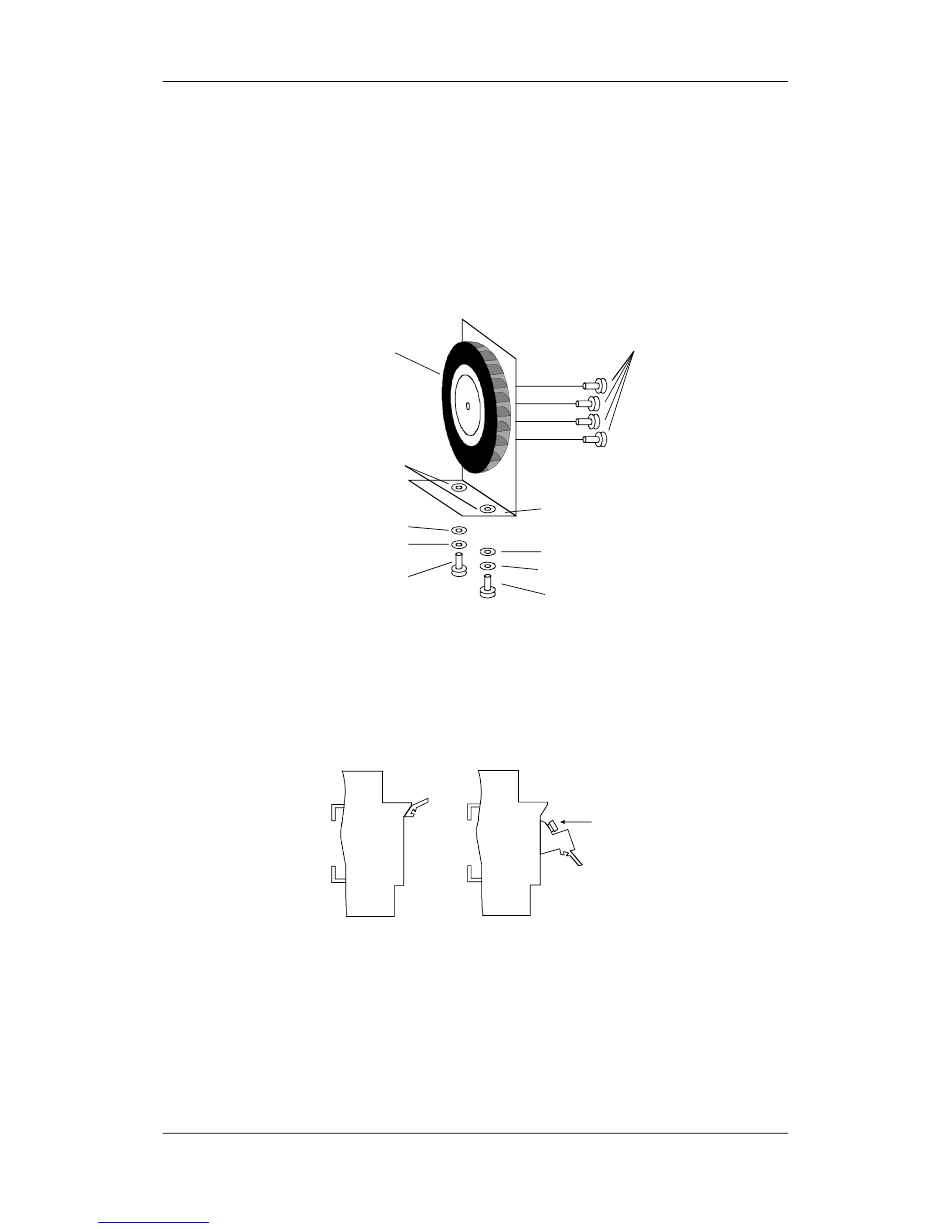

Lüfter mit Konsole für Gehäusegröße D
Sicherungshalter
offen
Sicherungshalter für Gehäusegröße D
Wartung
Schmelzeinsatz
9-3
