08.2009
11.1.1
1 1/4"
Wasser-Wasser-
Wärmetauscher
Siemens AG
SIMOVERT MASTERDRIVES
Downloaded from www.Manualslib.com

Installations- und Bauteilhinweise

Empfohlen wird für die Umrichter ein separater Kreislauf, in
Edelstahltechnik, der die Wärme über einen Wasser − Wasser
Wärmetauscher an ein Rückkühlsystem abgibt.
Zur Vermeidung von elektrochemischen Korrosionen sowie
Schwingungsübertragungen sind die SIMOVERT MASTERDRIVES
Geräte am Vor- und Rücklauf mit einem flexiblen, elektrisch
nichtleitenden, Schlauch anzuschließen. Die Schlauchlänge sollte
(in Summe) > 1,5 m betragen.
Besteht die Anlagenverrohrrung aus Kunststoffrohren, so ist dieser
Schlauch nicht erforderlich.
Das Anschließen der Wasserschläuche sollte vor der Montage des
Umrichters vorgenommen werden.
Werden Schlauchschellen zur Montage benutzt, so sind diese im
Abstand von drei Monaten auf Festsitz zu kontrollieren.
Befüllung
1 bar/
2,5 bar
Anlage
Membran-
ausdehnungsgefäß
Primärkreislauf
Thermostatregler

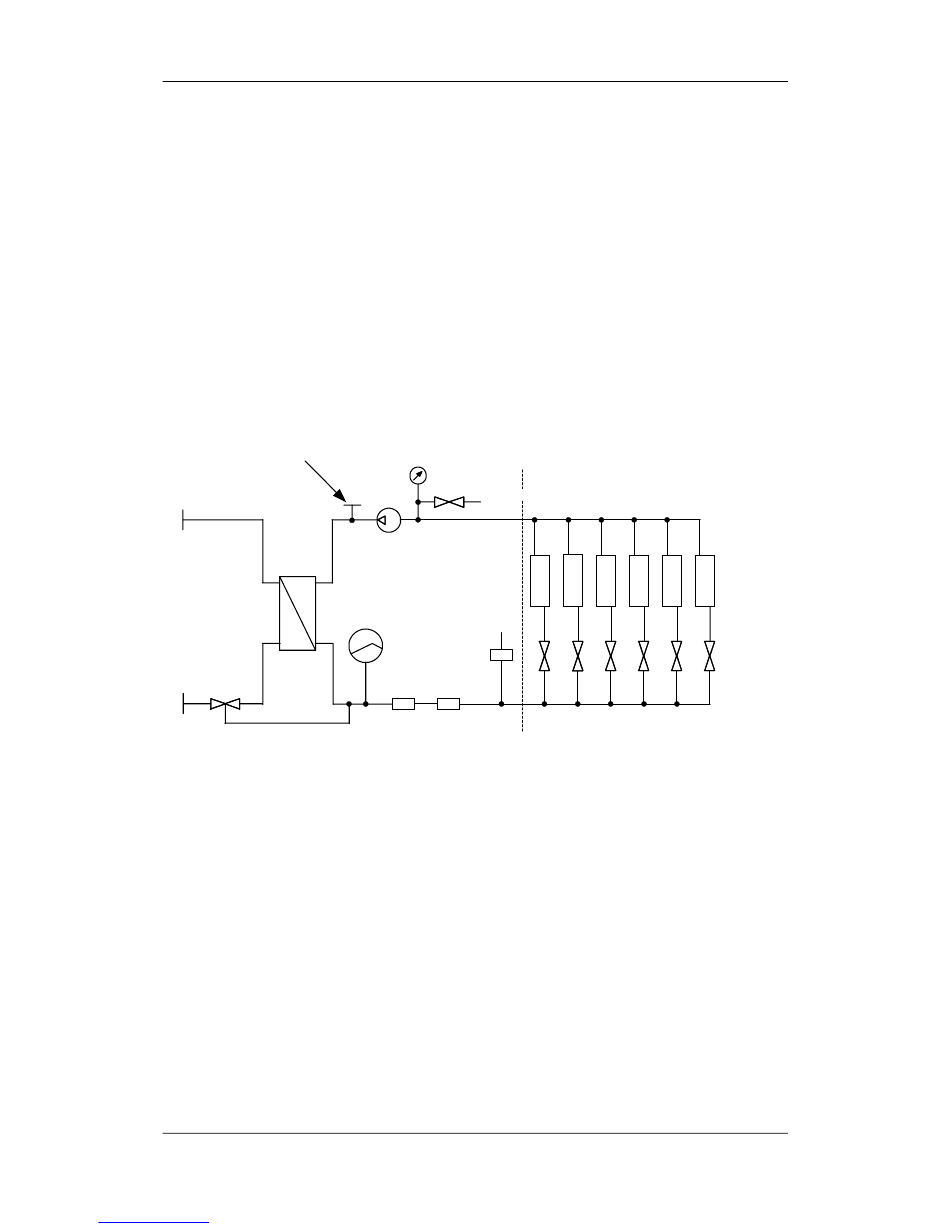

Bild 11-3
Ist in der Anlage bereits ein Kühlkreislauf vorhanden, der keine
Temperaturen über 35 °C aufweist, jedoch die Anforderungen an das
Kühlwasser nicht erfüllt, so können die beiden Kühlkreisläufe über
einen Wasser-Wasser-Wärmetauscher gekoppelt werden. Die Kühler
der Frequenzumrichter werden über einen Verteiler so angeschlossen,
dass der notwendige Durchfluss gewährleistet ist, aber kein
unzulässiger Druckauftritt. Gegebenheiten wie Höhenunterschiede und
Entfernungen müssen hierbei berücksichtigt werden.
Für Geräte ohne Frostschutz empfehlen wir den Einsatz von Nalco
00GE056 der Firma ONDEO Nalco. Dies ist ein organischer
Korrosionsinhibitor, der speziell für halboffene und geschlossene
Kühlsysteme entwickelt wurde. Er wirkt als Korrosionsschutz für die
verwendeten Metalle durch die Ausbildung eines organischen
Schutzfilms auf den Metalloberflächen.
Siemens Controls
6SE7087-6JD50
Betriebsanleitung
manuals search engine
Sicherheits-
ventil
< 1 bar /
< 2,5 bar
Pumpe
FU1
automatische
Entlüftung
Filter
V/E-Durch-
flusswächter
Wasser-Wasser-Wärmetauscher
Technische Daten
Schaltschrank
FUn
11-9
