= Νερό - Ελεύθερο ATP H Woda - Wolne ATP J Víz - Szabad ATP F Voda - bez ATP L Apă - ATP liber r Вода-Свободный АТФ : Su - Serbest aTP f 水- 遊離ATP C ATP水质采样棒-游离ATP 3M Microbiology...
Seite 3
Contents English ....................1 – 4 Français ..................... 5 – 8 Deutsch ................... 9 – 12 Italiano ................... 13 – 16 Español ..................17 – 20 Nederlands ..................21 – 24 Svenska ..................25 – 28 Dansk ..................... 29 – 32 Norsk .....................
Seite 5
Together with the 3M™ Clean-Trace™ Water - Total ATP test, the 3M™ Clean-Trace™ Water - Free ATP test can determine the amount of microbial ATP in samples from CIP systems, Cooling Towers, or other industrial water systems.
The Clean-Trace Water – Free ATP test is designed to give more information on the sample following analysis with Clean-Trace Water – Total ATP test. However, dipping the Total stick into the sample changes the sample because ATP is released from any microbes present. Therefore do not use the same sample for subsequent Free ATP or microbiology tests.
This baseline can then be used to identify abnormal readings, seasonal variations, and patterns of contamination that may occur with various treatment methods. For further information, contact 3M Microbiology Technical Services. Shelf life and storage requirements For maximum shelf life, store between 2° - 8°C (36° - 46°F). Store in pouch until time of...
Seite 9

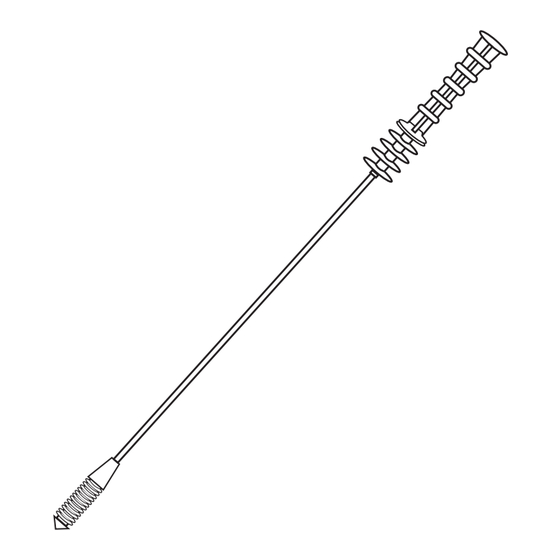

Desciption: Le test de l‘ATP Libre dans l‘eau Clean-Trace™ 3M™ est un dispositif à usage unique qui contient des anneaux de prélèvement d‘échantillon pour le prélèvement d‘un échantillon aqueux [figure 1]. Les anneaux de prélèvement d‘échantillon sont enduits d‘un agent mouillant afin d‘aider au prélèvement d‘un échantillon liquide sans la libération d‘Adénosine...
Ne pas insérer l‘écouvillon trop profondément dans l‘échantillon (n‘immerger que les anneaux). Le test de l‘ATP Libre - Clean-Trace est conçu pour donner de plus amples informations sur l‘échantillon suite au test de l‘ATP Total - Clean-Trace. Cependant, en plongeant l‘écouvillon Total dans l‘échantillon cela change l‘échantillon car l‘ATP est libéré...
Seite 11
si des bulles se forment. [figure 2] Retirer immédiatement la tête de l‘échantillon de la solution à analyser et remettre avec précaution l‘écouvillon dans l‘instrument de façon à ce que le manche soit dans sa position originale. 4. Pour procéder à l‘analyse, pousser fermement sur le haut de la tige de l‘écouvillon. [figure 3].
Seite 13
Beschreibung: Der Test 3M™ Clean-Trace™ Wasser - Freies ATP ist ein Test zur einmaligen Benutzung mit Probenahmeringen zur Entnahme von wässrigen Proben [Abbildung 1]. Die Probenahmeringe sind mit einem Benetzungsmittel beschichtet, um die Entnahme einer Flüssigprobe zu erleichtern, ohne Adenosintriphosphat (ATP) aus intakten Zellen freizusetzen.
Der Test Clean-Trace Wasser – Freies ATP hat die Aufgabe, nach der Untersuchung mit dem Clean-Trace Wasser – Gesamt-ATP-Test weitere Informationen über die Probe zu liefern. Allerdings verändert das Eintauchen des Probenehmers für Gesamt-ATP die Probe, da möglicherweise vorhandene Mikroben ATP freisetzen können. Daher den anschließenden Test auf freies ATP oder mikrobiologische Untersuchungen nicht mit derselbe Probe durchführen.
4. Zum Bearbeiten der Probe fest auf den oberen Teil des Handgriffs des Probenehmers drücken [Abbildung 3]. Der Handgriff gleitet in das Röhrchen, wobei der obere Rand des Handgriffs, wenn vollständig heruntergedrückt, auf einer Höhe mit dem oberen Rand des Röhrchens sein sollte. Den oberen Teil des Röhrchens greifen und mindestens 5 Sekunden schnell seitwärts schütteln, um die Probe und das Reagenz zu vermischen.
Abweichungen und Kontaminationsmuster dienen, die mit den verschiedenen Behandlungsmethoden auftreten. Für weitere Informationen setzen Sie sich bitte mit dem Kundendienst Mikrobiologie von 3M in Verbindung. Haltbarkeitsdauer und Lagerungsbedingungen Für eine optimale Haltbarkeitsdauer zwischen 2-8 °C lagern. Bis zum Gebrauch im Beutel aufbewahren.
Seite 17
è un indicatore di residui organici e microrganismi. Insieme con il test 3M™ Clean-Trace™ Water - Total ATP, il 3M™ Clean-Trace™ Water - Free ATP può determinare la quantità di ATP microbico in campioni provenienti da sistemi CIP, torri di raffreddamento o altri sistemi industriali per il trattamento delle acque.
Il test 3M™ Clean-Trace™ Water - Free ATP serve a dare più informazioni sul campione dopo l‘analisi con il test Clean-Trace Water – Total ATP. Tuttavia, immergendo il tamponcino Totale nel campione lo si altera poiché l’ATP viene rilasciato da tutti i microbi presenti.
Per le acque di raffreddamento e di processo è utile stabilire nel tempo i valori RLU di riferimento. Questi valori di riferimento possono essere usati per identificare letture anomale, variazioni stagionali e schemi di contaminazione che possono verificarsi con i diversi metodi di trattamento. Per ulteriori informazioni, contattare la 3M Microbiology Technical Services.
Seite 21
Descripción: La prueba de 3M™ Clean-Trace™ Agua libre de ATP es un producto de un solo uso que contiene anillos para la recogida de muestras para la recogida de una muestra acuosa [figura 1]. Los anillos de recogida de muestras están cubiertos con un agente humectante para ayudar a la recogida de una muestra líquida sin la liberación de trifosfato de...
La prueba de agua libre de ATP de Clean-Trace está diseñada para dar más información sobre la muestra después del análisis con la prueba de ATP en agua total. No obstante, si se introduce toda la varilla en la muestra se cambia la muestra debido a que el ATP se libera de cualquier microbio presente.
4. Para procesar la muestra, empuje hacia abajo firmemente en la parte superior del asa de la varilla de muestra [figura 3]. El asa se deslizará dentro del tubo del producto y la parte superior del asa debería estar al mismo nivel que la parte superior del tubo del producto cuando se baje totalmente.
Seite 24
Marca registrada e información sobre derechos de autor 3M y Clean-Trace son marcas comerciales de 3M o Biotrace International PLC, una compañía de 3M, y se utilizan bajo licencia en Canadá.
Om snel de hoeveelheid niet-microbieel ATP in een watermonster te beoordelen. ATP is een indicator voor organische reststoffen en micro-organismen. Samen met de 3M™ Clean-Trace™ Water - Totaal ATP-test, kan de 3M™ Clean-Trace™ Water - vrij ATP-test de hoeveelheid microbiële ATP in monsters van CIP-systemen, koeltorens of andere industriële watersystemen bepalen.
Plaats het monsterstaafje niet te diep in het monster (dompel alleen de ringen onder). De Clean-Trace Water – Vrij ATP-test is ontwikkeld om meer informatie te geven over het monster dat volgt op de analyse met de test Clean-Trace Water – Totaal ATP. Het dompelen van de Totaalstaaf in het monster verandert het monster echter omdat ATP van elk aanwezige microbe wordt vrijgegeven.
Seite 27
4. Druk, om het monster te verwerken, de bovenzijde van de handgreep van het monsterstaafje stevig naar beneden [figuur 3]. De handgreep glijdt in de koker van het apparaat en de bovenzijde van de handgreep moet, na volledig te zijn ingedrukt, overeen komen met de bovenzijde van de koker.
RLE-waarden vast te stellen. Deze nulmeting kan worden gebruikt om abnormale uitslagen, seizoensvariaties en verontreinigingspatronen te herkennen die kunnen voorkomen bij de verschillende behandelingsmethoden. Voor meer informatie kunt u contact opnemen met de technische dienst van 3M Microbiology. Houdbaarheid en bewaareisen Voor maximale houdbaarheid bewaren tussen 2°...
Seite 29
Beskrivning: 3M™ Clean-Trace™ Fritt ATP - Vatten är ett engångstest som innehåller provtagningsringar för att ta ett akveöst prov [figur 1]. Provtagningsringarna är belagda med ett fuktmedel för att underlätta provtagning av vätska utan att adenosintrifosfat (ATP) frigörs från hela celler. När testet aktiveras, reagerar reagensen i instrumentets kyvett med det ATP som finns på...
Seite 30
Total-stickan doppas i provet, eftersom ATP frigörs från de mikrober som förekommer. Använd därför inte samma prov för efterföljande Free ATP eller mikrobiologiska tester. Ta ett prov och gör 2 delprover av detta - ett kan användas för att testa Total och det andra för eventuella ytterligare tester som krävs.
Seite 31
För kyl- eller processvatten är detta användbart för att fastställa en baslinje av RLU-värden över tid. Denna baslinje kan därefter användas för att identifiera onormala värden, säsongsmässiga variationer och mönster för kontaminering som kan uppstå med olika behandlingsmetoder. För ytterligare information, kontakta teknisk service vid 3M Microbiology.
Seite 33
Anvendelse: Anvendes til hurtigt at kunne vurdere mængden af non-mikrobiel ATP i en vandholdig prøve. ATP er en indikator for organiske rester og mikroorganismer Sammen med 3M™ Clean-Trace™ Vand - Total ATP testen, kan 3M™ Clean-Trace™ Vand Fri ATP -testen bestemme mængden af mikrobiel ATP i prøver fra CIP-systemer, køletårne og andre...
Seite 34
Clean-Trace Vand ATP -testen er udviklet til at give flere oplysninger om prøven efter en analyse med ean-Trace Vand - Total ATP -testen. Hvis Total-pinden dyppes ned i prøven, ændres prøven, fordi ATP udløses fra alle mikrober, der er tilstede. Derfor må den samme prøve ikke bruges til efterfølgende Free-ATP eller mikrobiologiske tests.
Seite 35
Ved køle- og behandlingsvand er det nyttigt at etablere en grundlinje for RLU-værdier over en periode. Denne grundlinje kan derefter bruges til at identificere abnormale aflæsninger, sæsonæssige variationer og kontamineringsmønstre som kan forekomme ved forskellige behadnlingsmetoder. For yderligere oplysninger kan din lokale 3M Microbiologi konsulent kontaktes.
Seite 37
For å raskt fastsette mengden ikke-mikrobiell ATF i en vannholdig prøve. ATF er en indikator av organiske rester og mikroorganismer. Sammen med 3M™ Clean-Trace™ Vann ATP Total test kan 3M™ Clean-Trace™ Vann ATP Fritt testen fastslå mengden mikrobiell ATF i tester fra CIP systemer, kjøletårn, eller andre industrielle vannsystemer.
Seite 38
prøven fordi ATF frigjøres fra enhver mikrobe som er tilstede. Derfor må ikke samme prøven brukes for etterfølgende Free ATF eller mikrobiologi tester. Ta en prøve og lag 2 underprøver fra denne, en kan brukes for å teste Total og den andre for enhver ekstra test som kreves.
Seite 39
RLU verdier over tid. Tidsbasisen kan så brukes for å identifisere uregelmessige avlesninger, sesongvariasjoner og kontaminasjonsmønstre som kan skje med forskjellige behandlingsmetoder. For videre informason kontakt 3M Microbiology teknisk service. Holdbarhet og oppbevaringskrav. For maksimal holdbarhet oppbevar mellom 2° - 8°C (36° - 46°F).
Seite 41
Tuotekuvaus: The 3M™ Clean-Trace™ Water Vapaa ATP -testi on kertakäyttöinen laite, joka sisältää näytteenkeräysrenkaat nestemäisen näytteen keräämistä varten [kuva 1]. Näytteenkeräysrenkaat on pinnoitettu kasteluaineella, joka auttaa nestemäisen näytteen keräämisessä ilman adenosiinitrifosfaatin (ATP) vapauttamista varten ehjistä soluista. Kun testi aktivoidaan, laitteen koeputkessa oleva reagentti reagoi näytteenkeräysrenkaissa olevan ATP:n kanssa ja tuottaa valoa.
Seite 42
kuitenkin muuttaa näytettä, koska ATP:tä vapautuu mikrobeista. Älä siis käytä samaa näytettä toistuviin ATP- tai mikrobiologiatesteihin. Ota yksi näyte ja tee siitä kaksi alinäytettä, joista toisella voidaan testata ATP:n kokonaismäärä ja toisella tehdä tarvittavat ylimääräiset testit. Käyttäjän vastuut Valittaessa testausmenetelmää on huomattava, että ulkoiset tekijät kuten näytteenottotavat, testausohjelmat, näytteen valmistelu ja käsittely sekä...
Seite 44
Descrição: O teste de ATP livre em água 3M™ Clean-Trace™ é um dispositivo de uso único que contém anéis de coleta de amostras para a coleta de amostras aquosas [figura 1]. Os anéis de coleta de amostras são recobertos com um agente umectante, para ajudar na coleta de uma amostra de líquido sem a liberação de trifosfato de adenosina (ATP) de...
Remova o bastão de amostragem da amostra assim que os anéis estiverem cheios de líquido. Não insira o bastão de amostragem profundamente demais na amostra (mergulhe apenas os anéis). O teste de ATP livre em água Clean-Trace foi concebido para fornecer mais informações sobre uma amostra, após análise com o teste de ATP Total em água Clean-Trace.
da solução a ser testada e recoloque cuidadosamente o bastão de amostragem no dispositivo, de modo que o cabo fique em sua posição inicial. 4. Para processar a amostra, pressione a parte superior do cabo do bastão de amostragem firmemente para baixo [figura 3]. O cabo deslizará para dentro do tubo do dispositivo e a parte superior do cabo deverá...
Seite 48
Περιγραφή: Η δοκιμή νερού που δεν περιέχει ATP, 3M™ Clean-Trace™ Νερό χωρίς ATP είναι μία συσκευή μίας χρήσης που περιέχει δακτυλίους δειγματοληψίας για τη συλλογή δείγματος νερού. [εικόνα 1]. Οι δακτύλιοι δειγματοληψίας έχουν επίστρωση με παράγοντα ύγρανσης για τη συνδρομή στη συλλογή υγρού δείγματος χωρίς την αποδέσμευση Τριφωσφορικής...
Αφαιρέστε το ραβδί δείγματος από το δείγμα μόλις οι δακτύλιοι έχουν γεμίσει με υγρό. Μην τοποθετείτε το ραβδί δειγματοληψίας πολύ βαθιά στο δείγμα (βυθίστε μόνο τους δακτυλίους). Η δοκιμή Clean-Trace Νερό χωρίς ATP έχει σχεδιαστεί να παρέχει περισσότερες πληροφορίες για το δείγμα μετά την ανάλυση με τη δοκιμή Clean-Trace Συνολική ATP νερού.
Seite 50
που υποβάλλετε σε δοκιμή, χτυπώντας τη χειρολαβή ελαφρά αν έχουν σχηματιστεί φυσαλίδες. [εικόνα 2] Αμέσως αφαιρέστε την κεφαλή δείγματος από το διάλυμα προς δοκιμή και επιστρέψτε προσεκτικά το ραβδί δειγματοληψίας στη συσκευή έτσι ώστε η χειρολαβή να είναι στην αρχική της θέση. 4.
Seite 52
Opis: Test 3M™ Clean-Trace™ Woda wolna od ATP jest urządzeniem jednorazowego użytku, które zawiera pierścienie przeznaczone do pobierania próbek z substancji ciekłych. [rycina 1]. Pierścienie przeznaczone do pobierania próbek są powleczone środkiem nawilżającym, który ułatwia pobieranie próbek ciekłych i uwalnianie adenozynotrójfosforanu (ATP) z nieuszkodzonych komórek.
Clean-Trace Woda wolna od ATP nie świadczą o jałowości danego roztworu. Nie stosować testu przy narażeniu na bezpośrednie światło słoneczne. Wysuń sztyft z próbki zaraz po tym, jak pierścienie napełnią się cieczą. Nie wprowadzaj sztyftu zbyt głęboko do próbki (wystarczy zanurzyć same pierścienie). Test Clean-Trace Woda wolna od ATP opracowany został...
Seite 54
3. Wiruj, aby wymieszać próbkę. Wysuń urządzenie Clean-Trace Woda wolna od ATP z foliowej torebki. Wysuń sztyft z urządzenia i zanurz pierścienie służące do pobierania próbki w analizowanej cieczy, delikatnie wstrząsając uchwyt w przypadku tworzenia się pęcherzyków powietrza. [rycina 2] Natychmiast wyciągnij głowicę z analizowanego roztworu i ostrożnie wsuń...
Seite 56
Ezzel gyorsan mérhető a nem mikrobiológiai ATP egy vizes mintában. Az ATP az organikus reziduumok és mikroorganizumosok indikátora. A 3M™ Clean-Trace™ Víz - Teljes ATP teszttel együtt a 3M™ Clean-Trace™ Víz - Szabad ATP teszt meg tudja határozni a mikrobiológiai ATP mennyiségét egy CIP rendszerekből, hűtőtornyokból vagy más, ipari vízrendszerből származó...
A Clean-Trace Víz - Szabad ATP teszt célja, hogy többlet-információt adjon a mintáról egy Clean-Trace Víz - Teljes ATP analízist követően. Azonban a Teljes pálca mintába való belemártása megváltoztatja a mintát, mivel az ATP kiszabadul a jelen lévő mikrobákból. Ezért ne használja ugyanazt a mintát egymást követő Szabad ATP és mikrobiológiai teszthez.
Seite 58
az eszköz csövének tetejével (teljesen benyomott állapotban). Ragadja meg az eszköz tetejét, és rázza oldalról oldalra legalább öt másodpercen keresztül a minta és a reagens elkeveréséhez. [4. ábra] 5. Azonnal nyissa ki a mintakamrát a Clean-Trace Luminométeren, és helyezze be a Clean- Trace tesztet.
Seite 60
K rychlému určení množství nemikrobiální ATP ve vodním vzorku. ATP je indikátorem organických zbytků a mikroorganismů. Spolu s testérem 3M™ Clean-Trace™ celkového obsahu ATP ve vodě a testérem 3M™ Clean-Trace™ vody prosté ATP je možno určit množství mikrobiálního ATP v CIP systémech, chladicích věžích a jiných vodních průmyslových soustavách.
Clean-Trace obsahu ATP ve vodě je určen k doplnění informací předtím získaných analýzou provedenou testérem Clean-Trace celkového obsahu ATP ve vodě. Úplné ponoření vzorkové tyče do odebiraného vzorku, změní jeho charakter, protože ATP je uvolňována ze všech přítomných mikróbů. Nepoužívejte proto stejných vzorků k následujícím Free ATP nebo mikrobiologickým testům.
Pro chlazení nebo zpracování vody je vhodné stanovit základní hodnoty RLU v čase. Tyto základní hodnoty mohou být použity k určení abnormálních hodnot, sezonních změn a vzorových kontaminací, které se mohou vyskytnout u různých ošetřovacvích metod. Pro podrobnější informace se spojte s 3M Microbiology Technical Services.
Seite 64
ATP. Cu toate că testul Clean-Trace ATP liber în apă are o sensibilitate foarte mare, o soluţie nu poate fi considerată sterilă doar pe baza rezultatelor unui test Clean-Trace ATP total în apă.
Testul Clean-Trace ATP liber în apă este proiectat pentru a oferi mai multe informaţii asupra probei, consecutiv analizei cu ajutorul testului Clean-Trace ATP total în apă. Totuşi, introducerea în întregime a baghetei în probă modifică proba deoarece ATP este eliberat din orice microbi prezenţi.
Seite 66
4. Pentru a procesa proba, apăsaţi ferm în partea superioară a mânerului baghetei de recoltare. [figura 3]. Mânerul va aluneca în tubul dispozitivului, iar partea superioară a mânerului trebuie să fie la acelaşi nivel cu partea superioară a tubului dispozitivului la o apăsare completă.
Seite 68
Обнаружение в пробе АТФ указывает на наличие в жидкости органических остатков и микроорганизмов. При применении 3M™ Clean-Trace™ системы обнаружения свободного АТФ в воде вместе с 3M™ Clean-Trace™ системой обнаружения общего АТФ в воде можно определить количество АТФ микробного происхождения в пробах...
Хотя 3M™ Clean-Trace™ тест обнаружения свободного АТФ в воде отличается высокой чувствительностью, его результаты не являются основанием для того, чтобы считать исследуемый раствор стерильным. Не проводите тест под прямыми солнечными лучами. Извлеките устройство для забора пробы из проверяемой жидкости, как только...
Инструкции по применению Крайне важно, чтобы Clean-Trace люминометр был полностью готов к работе (включен и прошел инициализацию) до активации реакции люминесценции в Clean- Trace устройстве. Подробные инструкции по работе с люминометром изложены в прилагаемом к нему руководстве пользователя. 1. Перед использованием Clean-Trace устройства следует выдержать при комнатной температуре...
Как добиться наиболее точных результатов гигиенического контроля методом Clean-Trace СЛЕДУЕТ НЕ СЛЕДУЕТ При активации держать устройство Активировать реакцию, держа ВЕРТИКАЛЬНО; встряхивать его, устройство не вертикально; быстро покачивая ИЗ СТОРОНЫ В встряхивать движениями вверх- СТОРОНУ в течение не менее 5 секунд, вниз;...
Seite 73
Halkalar sıvı ile doluncaya kadar numune çubuğunu numuneden çıkartın. Numune çubuğunu numune içine fazla daldırmayın (sadece halkaları batırın). Clean-Trace ATP İçermeyen Su testi, Clean-Trace Toplam ATP Su testi ile yapılan analizi müteakip numune hakkında daha fazla bilgi vermek için tasarlanmıştır. Ancak, Toplam...
şekilde işleme tabi tutun. Bu adımlardan hiçbirisini ATLAMAYIN. 3. Numuneyi karıştırmak için çalkalayın. Clean-Trace ATP İçermeyen Su cihazını folyo poşetten çıkartın. Numune çubuğunu cihazdan çıkartın ve numune alma halkalarını test edilen sıvının içine batırın. Eğer baloncuklar oluşursa tutma koluna hafifçe vurun.
Seite 75
örneklerinin tespitinde kullanılabilir. Daha fazla bilgi için 3M Mikrobiyoloji Teknik Servisleri ile temasa geçin. Raf ömrü ve saklama koşulları Maksimum raf ömrü için 2° - 8 C° (36° - 46 F°) arasında saklayın.
