Inhaltszusammenfassung für 3M SD-200
- Seite 1 SD-200 Bedienungsanleitung Schallpegelmesser SD-200...
- Seite 2 Bedienungsanleitung SD-200 SD-200: Gefahren, Warnungen, Sicherheitshinweise & Akku Gefahr! Nichtbefolgung der folgenden Hinweise kann zu ernsthaften Verletzungen führen Nicht für die Verwendung in explosionsgefährdeten oder gefährlichen Umgebungen geeignet. Dieses Produkt ist nicht eigensicher. Enthält einen eingebauten LithiumPolymerAkku. Nicht verbrennen oder im Feuer entsorgen.
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung SD-200 Inhalt 1. SD-200 Übersicht ..............4 2. Einschalten ................4 2.1. Schalldruckpegel (SDP) anzeigen ............5 3. Ausschalten ................5 4. Bedienung ................6 4.1. Bedienungsübersicht ................6 4.2. Integrierende Messungen ..............6 4.3. Run und Stopp ..................7 4.4. -
Seite 4: Sd-200 Übersicht

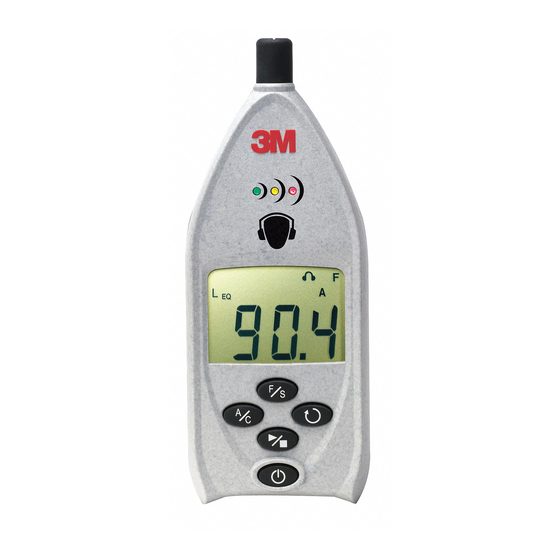

Run- und Stopptaste Laufzeit- Displays Startet und stoppt integrierende Ein/Aus-Taste Messungen während Schaltet den SD-200 Ein/Aus der Laufzeit Abbildung 1-1: SD-200 Übersicht Einschalten Drücken Sie die - Taste, bis sich das LCD Display einschaltet. (Anwärmzeit beträgt etwa 5 Sekunden.) Nach dem Einschalten leuchtet ein Testbildschirm mit Ländercode und Revisionsstand (z.B. -
Seite 5: Schalldruckpegel (Sdp) Anzeigen
Bedienungsanleitung SD-200 2.1. Schalldruckpegel (SDP) anzeigen Das Messdisplay zeigt den aktuellen Schalldruckpegel (SDP) in dB bzw. das vor dem Ausschalten zuletzt angesehene Display an. Anmerkung: Für SDP erscheint keine DisplayAnzeige. Akkusymbol Wenn dieses Anzeigebeispiel Symbol erscheint, Anzeige für langsames Zeitverhalten... -
Seite 6: Bedienung
Wählen Sie über die Tastatur die gewünschten Einstellungen (A/C-Frequenz, F/S Zeitverhalten) und die gewünschte Messung aus. Halten Sie das SD-200-Mikrophon so, dass es sich in einem Winkel von etwa 70° zur Lärmquelle befindet. Messungen: Nach dem Einschalten zeigt das SD-200-Display den aktuellen SDP oder den zuletzt angesehene Parameter vor dem Ausschalten an. -
Seite 7: Run Und Stopp
Bedienungsanleitung SD-200 4.3. Run und Stopp Die Run- und Stopptaste wird verwendet, um die Laufzeit für folgende integrierende Messungen zu starten und zu stoppen. L (siehe Tabelle 1-2 für mehr Informationen), LED-Alarm , MAX, und MIN Displays. 1. Drücken Sie beim eingeschalteten Gerät die -Taste. -
Seite 8: Led-Alarmdisplay
Bedienungsanleitung SD-200 4.5. LED-Alarmdisplay Das LEDAlarm Display zeigt L Messungen, ein Erkennungssymbol aktivierte LEDAnzeigestufen. Dieses Messdisplay bietet eine alternative Ansicht, um die durchschnittlichen dBPegel mit visuell voreingestellten LEDAnzeigestufen zu erfassen. Für die Anzeigestufen siehe Tabelle 1-1. Erkennungssymbol erscheint auf dem... -
Seite 9: Display-Anzeigen
Bedienungsanleitung SD-200 4.6. Display-Anzeigen Display-Anzeigen sind Anzeigen, die Messungensparameter und/oder Displaysymbole bezeichnen. Anzeigen Erklärung Schalldruckpegel Die grundlegende Maßeinheit von Lärmlautstärke in Dezibel. SDP nutzt das Verhältnis zwischen einem Bezugspegel von 20 Mikropascal (=0,00002 Pascal) und dem gemessenen Pegel. Die Anzeige erfolgt in Dezibel (dB). -
Seite 10: Einstellungen
Bedienungsanleitung SD-200 (Zeitvorgaben), wirken sie sich Ihren Erwartungen gemäß aus. Das schnelle Zeitverhalten resultiert in stärker fluktuierenden Messwerten des Schallpegels als das langsame Zeitverhalten. (Siehe Spezifikationen, „Zeitverhalten“) Frequenzbewertung A oder Frequenzbewertung C Dabei handelt es sich um Frequenzfilter, welche die gleiche Lautstärkereaktion des menschlichen Gehörs an einen niedrigen, mittleren und hohen SDP angleichen. -
Seite 11: Aufladen
Gerät ohne die Treiber auf. Wenn Sie die Treiber installieren möchten, finden Sie diese unter: www.airflow.de Akkusymbol Beim Einschalten des SD-200 blinkt das Symbol. Das Blinken hört auf, wenn das Gerät vollständig aufgeladen ist. Lade-Anzeige Nach dem Ausschalten erscheinen Striche auf dem Display und das Ladesymbol blinkt. -
Seite 12: Positionierung Und Stativhalterung
Bedienungsanleitung SD-200 Positionierung und Stativhalterung Halten Sie das SD200Mikrophon so in der Hand, dass es sich in einem Winkel von etwa 70° zur Lärmquelle befindet. Für den Einsatz am Arbeitsplatz kann das Gerät über die Stativhalterung auch auf ein Stativ platziert werden. Auch in diesem Fall sollte das Gerät in einem Winkel von ca. -
Seite 13: Selbsthilfe
Kalibrator (QC-10) Erhöhen Abbrechen Bestätigen Verringern Abbildung 1-10: Kalibrierung des SD-200 Selbsthilfe 10.1. Rückstellung Falls Ihr SD200 aus unbekanntem Grund abstürzt, verfügt das Gerät über eine Rückstellfunktion. Um das Gerät zurückzustellen, drücken und halten Sie die -Taste für mindestens 20 Sekunden und lassen Sie die Taste anschließend los. -
Seite 14: Anhang A: Spazifikationen
Bedienungsanleitung SD-200 Anhang A: Spazifikationen *Änderungen aller Spezifikationen vorbehalten 11.1. Standards ANSI S1.4 1983 (R 2006) ANSI S1.43 1997(R 2007) IEC 616721 (2002) IEC 610101 (2010) CE mark 11.2. Mechanische Eigenschaften Gehäuse ABS/Polykarbonat Größe (Länge x Breite x Höhe) 16,5 cm x 6,1 cm x 2,3 cm 6.5”... -
Seite 15: Temperaturbereiche
Bedienungsanleitung SD-200 11.5. Temperaturbereiche Betriebstemperatur: 30 bis 104 °F (0 bis 40 °C) 80 – 110 kPa Atmosphärendruckbereich: Relative Feuchigkeit: 0 bis 90 %, nicht kondensierend Lagertemperatur -4 bis 15 °F (-20 bis 70 °C) Druckbereich (Lagerung): 50 bis 150 kPa 11.6. -
Seite 16: Sonderfunktionen
EINGESCHRÄNKTE GARANTIE für den 3M™ Sound Detector SD-200. Airflow garantiert für den Zeitraum eines Jahres nach dem Kaufdatum (angegeben auf dem Kaufbeleg), dass der Sound Detector SD-200 keine defekten Materialien enthält oder Verarbeitungsfehler aufweist, vorausgesetzt das Gerät wird gemäß den Anleitungen und/oder Empfehlungen von Airflow gewartet und benutzt. - Seite 17 Bedienungsanleitung SD-200 Notizen:...
- Seite 18 Bedienungsanleitung SD-200 Notizen:...
- Seite 19 Bedienungsanleitung SD-200 Notizen:...
- Seite 20 Airflow Lufttechnik GmbH Kleine Heeg 21 53359 Rheinbach Telefon: 02226/9205-0 Fax: 02226/9205-11 info@airflow.de www.airflow.de...
