2.4 Einstellmöglichkeiten über Steuerelemente Pumpe
Ergänzungsbetriebsanleitung Modbus RTU
Das CAN-Kabel in der unten gezeigten Weise mit dem
"Modbus RTU"-Modul der Pumpe verbinden. Weiteres -
siehe die Dokumentation Ihrer Modbus-Installation.
7
5
8
13

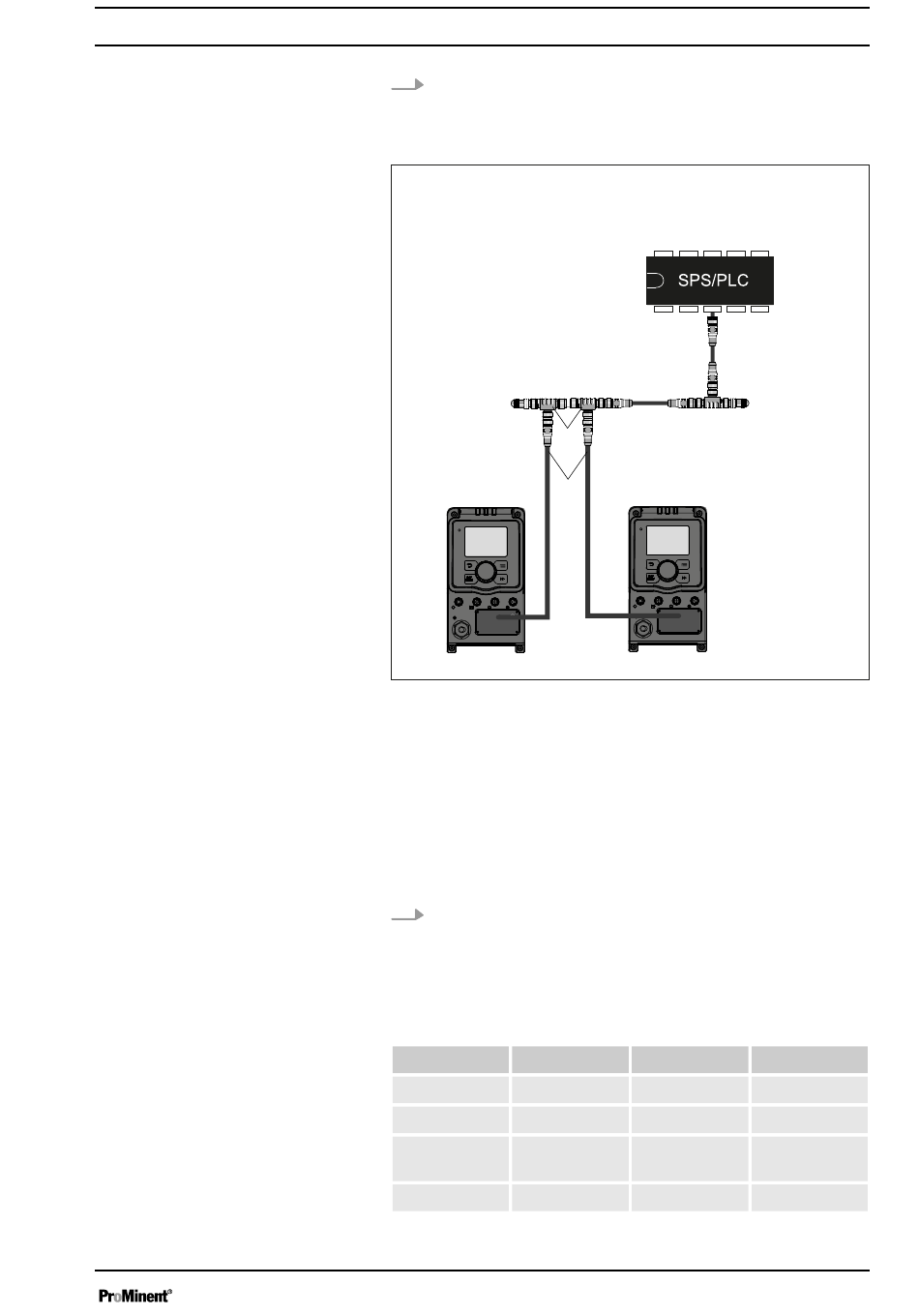

Abb. 8: Modbus-Anschluss von Dosierpumpen (Beispiel mit 2
Pumpen GMXa und einer SPS)
5 T-Verteiler, M 12, 5-Pol. CAN
6 Abschlusswiderstand M 12-Kupplung
7 Abschlusswiderstand M 12-Stecker
8 CAN-Verbindungskabel CAN-Verbindungskabel
9 CAN-Verbindungskabel
13 CAN-Pumpe GMXa z.B. für Säure
14 CAN-Pumpe GMXa z.B. für Lauge
Den Netzstecker der Dosierpumpe in die Steckdose stecken
- die Dosierpumpe beginnt eventuell zu pumpen.
Tab. 24: Bedienmenü DFXa, ModbusRTU
1. Ebene 2. Ebene
Informationen
Einstellungen ...
Ein-/ Aus‐
gänge
Entlüftung
8
9
6
5
14
3. Ebene 4. Ebene
...
...
P_G_0129_SW
