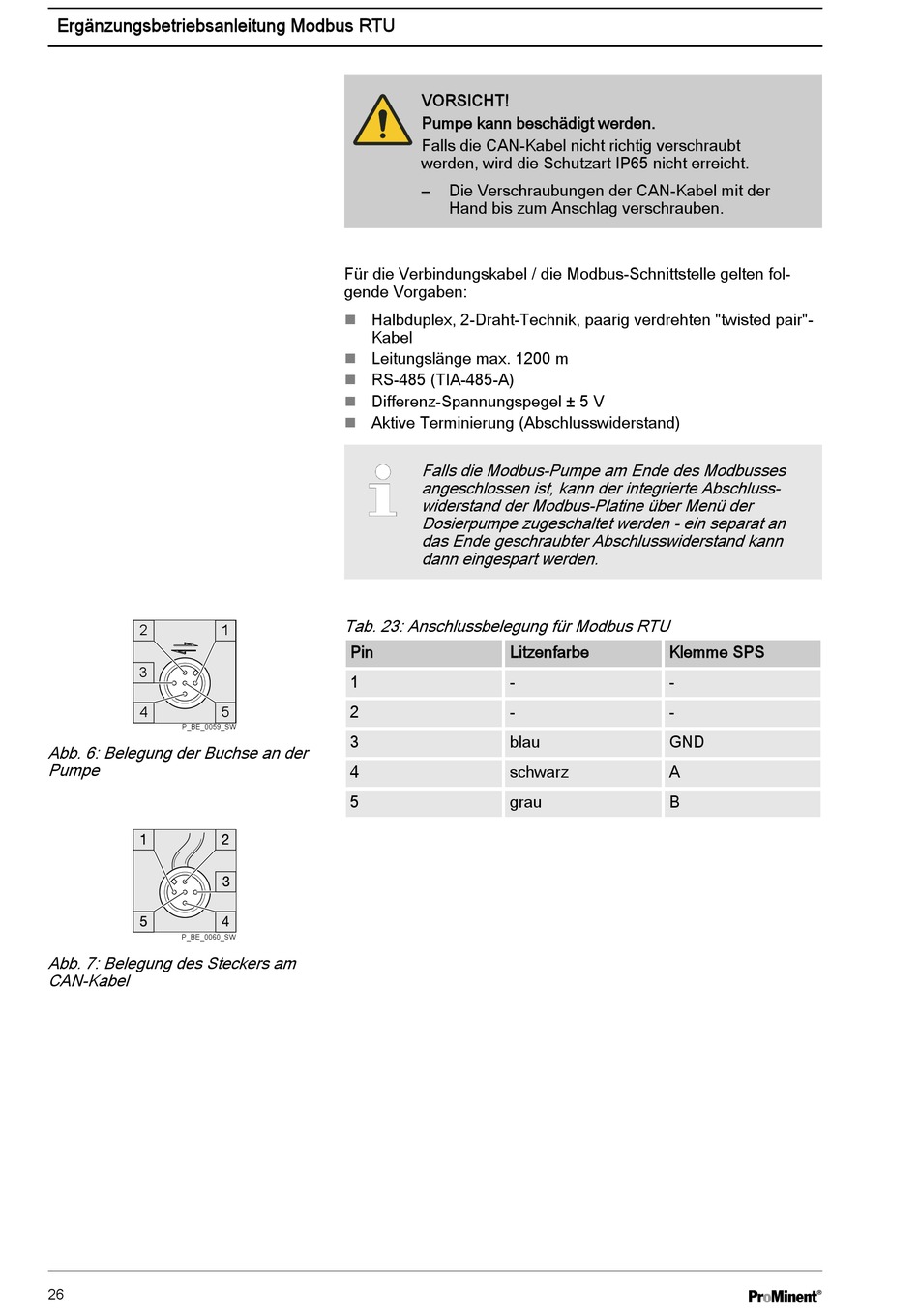

Ergänzungsbetriebsanleitung Modbus RTU
2
3
4
P_BE_0059_SW
Abb. 6: Belegung der Buchse an der
Pumpe
P_BE_0060_SW
Abb. 7: Belegung des Steckers am
CAN-Kabel
26
Für die Verbindungskabel / die Modbus-Schnittstelle gelten fol‐
gende Vorgaben:
Halbduplex, 2-Draht-Technik, paarig verdrehten "twisted pair"-
n
Kabel
Leitungslänge max. 1200 m
n
RS-485 (TIA-485-A)
n
Differenz-Spannungspegel ± 5 V
n
Aktive Terminierung (Abschlusswiderstand)
n
Tab. 23: Anschlussbelegung für Modbus RTU
1
Pin
1
2
5
3
4
5
VORSICHT!
Pumpe kann beschädigt werden.
Falls die CAN-Kabel nicht richtig verschraubt
werden, wird die Schutzart IP65 nicht erreicht.
– Die Verschraubungen der CAN-Kabel mit der
Hand bis zum Anschlag verschrauben.
Falls die Modbus-Pumpe am Ende des Modbusses
angeschlossen ist, kann der integrierte Abschluss‐
widerstand der Modbus-Platine über Menü der
Dosierpumpe zugeschaltet werden - ein separat an
das Ende geschraubter Abschlusswiderstand kann
dann eingespart werden.
Litzenfarbe
-
-
blau
schwarz
grau
Klemme SPS
-
-
GND
A
B
