ProMinent DULCO flex Control DFXa Ergänzungsbetriebsanleitungen Seite 6

Ergänzungsbetriebsanleitung CANopen
Anschluss für CANopen-Bus
2
3
4
P_BE_0059_SW
Abb. 3: Belegung an der Pumpe
(male)
P_BE_0060_SW
Abb. 4: Belegung am CAN-Kabel
(female)
6
13

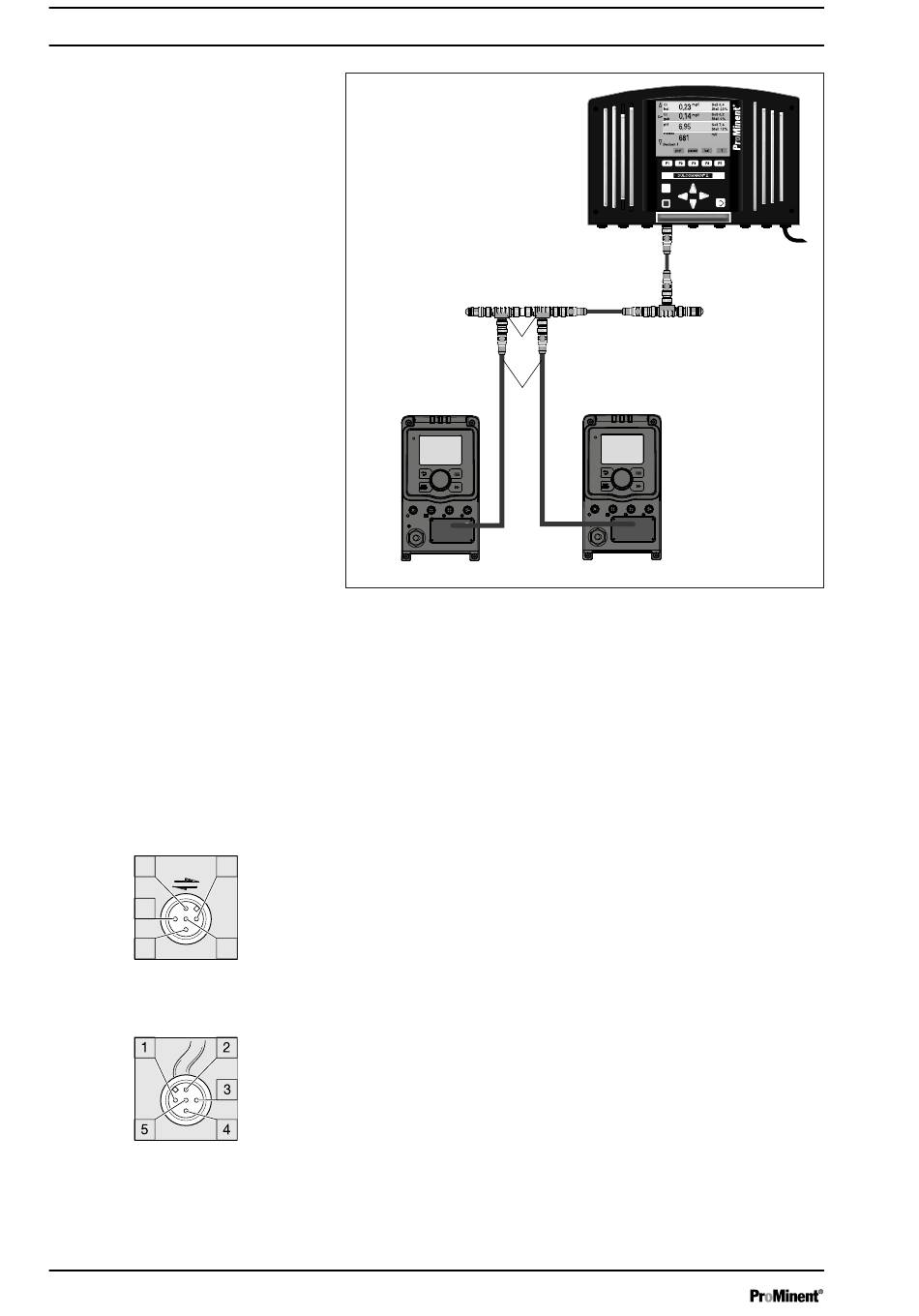

Abb. 2: CAN-Anschluss von Dosierpumpen (Beispiel 2 GMXa mit
Dulcomarin II als Steuerung)
5 T-Verteiler, M 12, 5-Pol. CAN
6 Abschlusswiderstand M 12-Kupplung
7 Abschlusswiderstand M 12-Stecker
8 CAN-Verbindungskabel CAN-Verbindungskabel
9 CAN-Verbindungskabel
13 CAN-Pumpe gamma/ X z.B. für Säure
14 CAN-Pumpe gamma/ X z.B. für Lauge
Der „Anschluss für CANopen-Bus" erfolgt über einen fünfpoligen
Einbaustecker.
1 Schirm
1
2 CAN V+ (Versorgungsspannung – nicht angeschlossen)
3 CAN GND (Bezugspotenzial)
4 CAN H (Busleitung – dominant high)
5 CAN L (Busleitung – dominant low)
5
7 9
5
8
8
6
5
14
P_G_0078_SW
