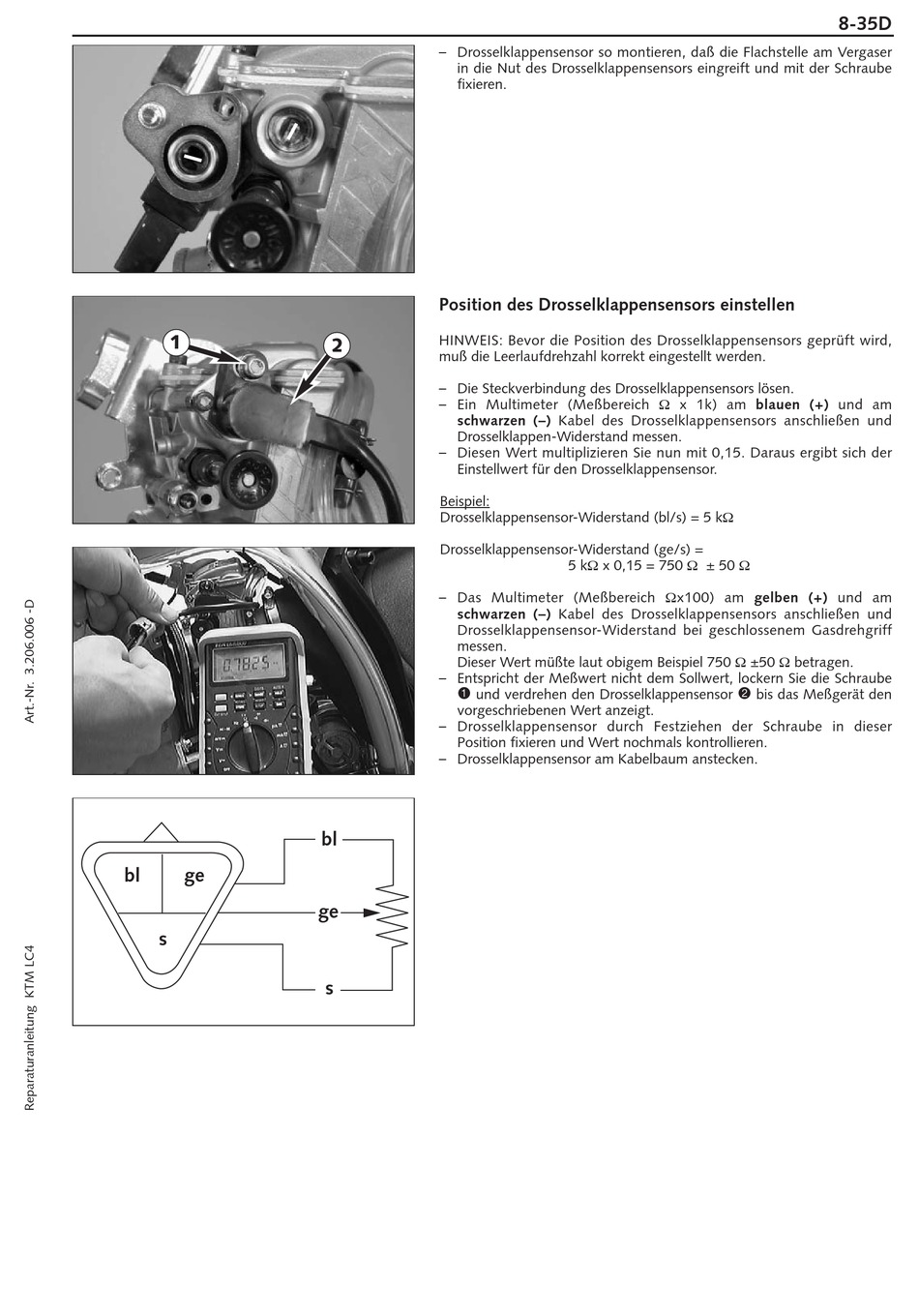

Position Des Drosselklappensensors Einstellen - KTM 2003 400LC4 Reparaturanleitung

1
bl ge
s
– Drosselklappensensor so montieren, daß die Flachstelle am Vergaser
in die Nut des Drosselklappensensors eingreift und mit der Schraube
fixieren.

Position des Drosselklappensensors einstellen

HINWEIS: Bevor die Position des Drosselklappensensors geprüft wird,
2
muß die Leerlaufdrehzahl korrekt eingestellt werden.
– Die Steckverbindung des Drosselklappensensors lösen.
– Ein Multimeter (Meßbereich Ω x 1k) am blauen (+) und am
schwarzen (–) Kabel des Drosselklappensensors anschließen und
Drosselklappen-Widerstand messen.
– Diesen Wert multiplizieren Sie nun mit 0,15. Daraus ergibt sich der
Einstellwert für den Drosselklappensensor.
Beispiel:
Drosselklappensensor-Widerstand (bl/s) = 5 kΩ
Drosselklappensensor-Widerstand (ge/s) =
– Das Multimeter (Meßbereich Ωx100) am gelben (+) und am
schwarzen (–) Kabel des Drosselklappensensors anschließen und
Drosselklappensensor-Widerstand bei geschlossenem Gasdrehgriff
messen.
Dieser Wert müßte laut obigem Beispiel 750 Ω ±50 Ω betragen.
– Entspricht der Meßwert nicht dem Sollwert, lockern Sie die Schraube
1
und verdrehen den Drosselklappensensor
vorgeschriebenen Wert anzeigt.
– Drosselklappensensor durch Festziehen der Schraube in dieser
Position fixieren und Wert nochmals kontrollieren.
– Drosselklappensensor am Kabelbaum anstecken.
bl
ge
s
5 kΩ x 0,15 = 750 Ω ± 50 Ω
2
8-35D
bis das Meßgerät den
