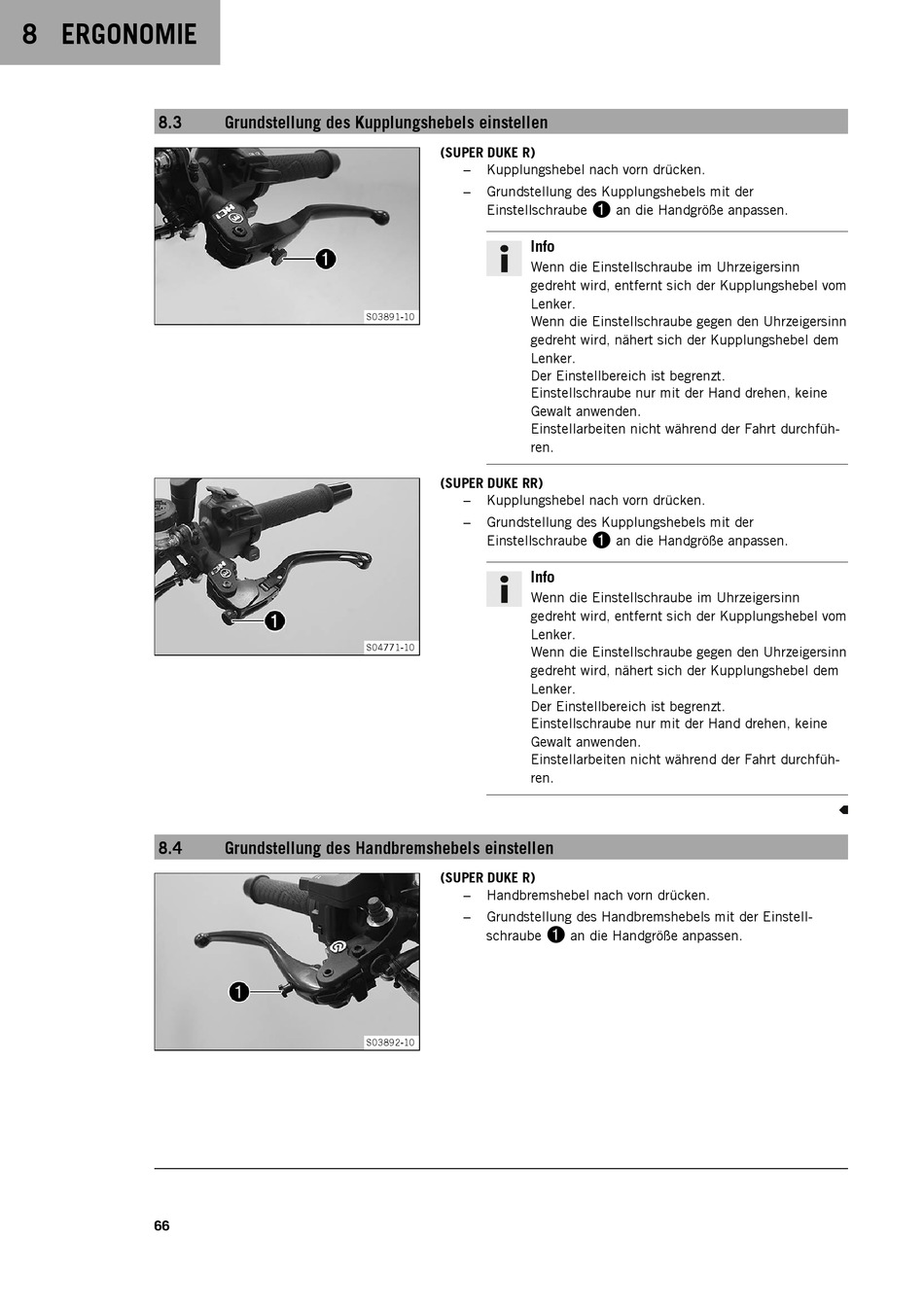

Grundstellung des Kupplungshebels einstellen
S03891-10
S04771-10
Grundstellung des Handbremshebels einstellen
S03892-10
(SUPER DUKE R)
–
Kupplungshebel nach vorn drücken.
–
Grundstellung des Kupplungshebels mit der
1
Einstellschraube
Info
Wenn die Einstellschraube im Uhrzeigersinn
gedreht wird, entfernt sich der Kupplungshebel vom
Lenker.
Wenn die Einstellschraube gegen den Uhrzeigersinn
gedreht wird, nähert sich der Kupplungshebel dem
Lenker.
Der Einstellbereich ist begrenzt.
Einstellschraube nur mit der Hand drehen, keine
Gewalt anwenden.
Einstellarbeiten nicht während der Fahrt durchfüh-
ren.
(SUPER DUKE RR)
–
Kupplungshebel nach vorn drücken.
–
Grundstellung des Kupplungshebels mit der
1
Einstellschraube
Info
Wenn die Einstellschraube im Uhrzeigersinn
gedreht wird, entfernt sich der Kupplungshebel vom
Lenker.
Wenn die Einstellschraube gegen den Uhrzeigersinn
gedreht wird, nähert sich der Kupplungshebel dem
Lenker.
Der Einstellbereich ist begrenzt.
Einstellschraube nur mit der Hand drehen, keine
Gewalt anwenden.
Einstellarbeiten nicht während der Fahrt durchfüh-
ren.
(SUPER DUKE R)
–
Handbremshebel nach vorn drücken.
–
Grundstellung des Handbremshebels mit der Einstell-
1
schraube
an die Handgröße anpassen.
an die Handgröße anpassen.
an die Handgröße anpassen.
