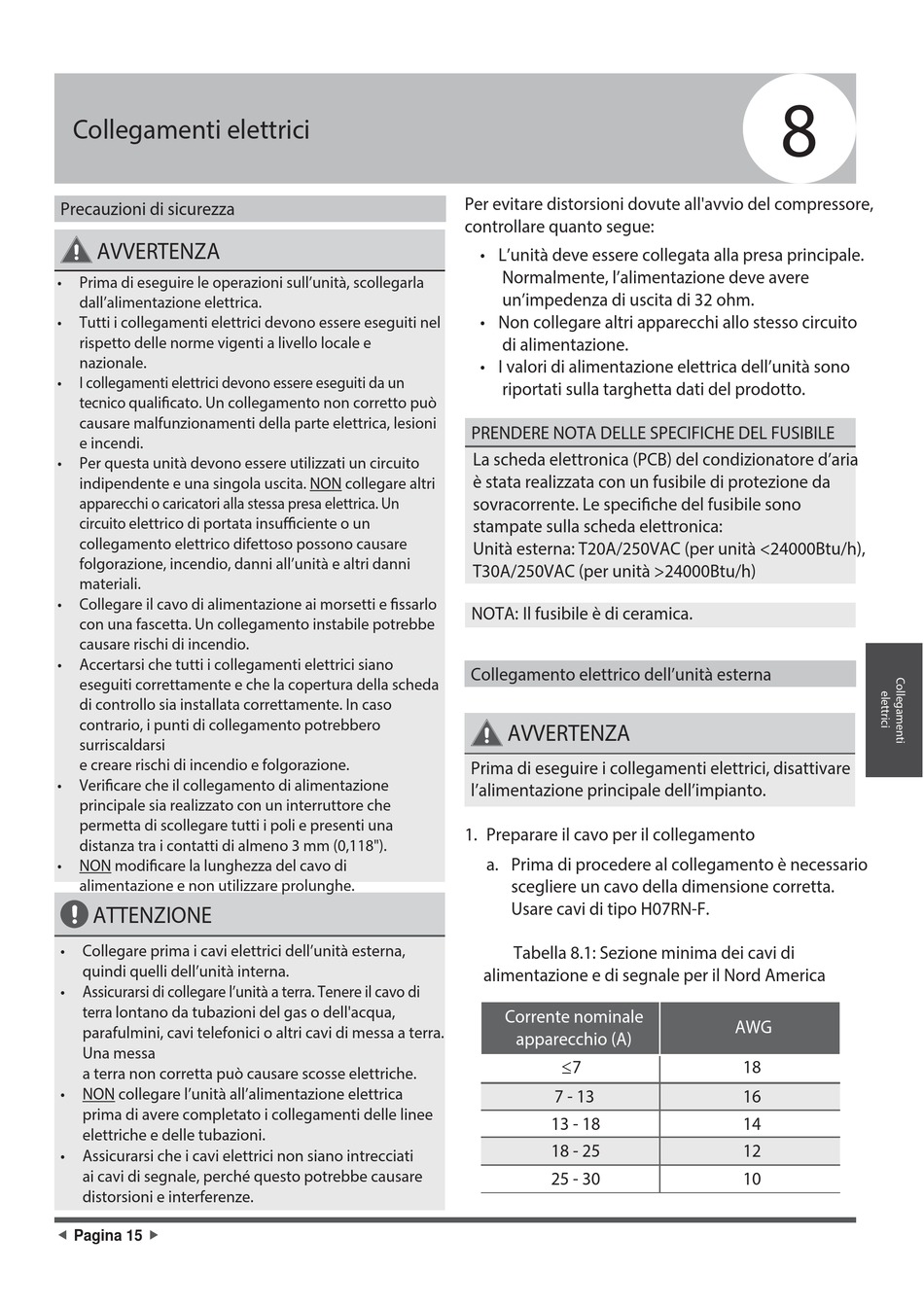

Collegamenti elettrici

Precauzioni di sicurezza
AVVERTENZA
• Prima di eseguire le operazioni sull'unità, scollegarla
dall'alimentazione elettrica.
• Tutti i collegamenti elettrici devono essere eseguiti nel
rispetto delle norme vigenti a livello locale e
nazionale.
• I collegamenti elettrici devono essere eseguiti da un
tecnico qualificato. Un collegamento non corretto può
causare malfunzionamenti della parte elettrica, lesioni
e incendi.
• Per questa unità devono essere utilizzati un circuito
indipendente e una singola uscita. NON collegare altri
apparecchi o caricatori alla stessa presa elettrica. Un
circuito elettrico di portata insufficiente o un
collegamento elettrico difettoso possono causare
folgorazione, incendio, danni all'unità e altri danni
materiali.
• Collegare il cavo di alimentazione ai morsetti e fissarlo
con una fascetta. Un collegamento instabile potrebbe
causare rischi di incendio.
• Accertarsi che tutti i collegamenti elettrici siano
eseguiti correttamente e che la copertura della scheda
di controllo sia installata correttamente. In caso
contrario, i punti di collegamento potrebbero
surriscaldarsi
e creare rischi di incendio e folgorazione.
• Verificare che il collegamento di alimentazione
principale sia realizzato con un interruttore che
permetta di scollegare tutti i poli e presenti una
distanza tra i contatti di almeno 3 mm (0,118").
• NON modificare la lunghezza del cavo di
alimentazione e non utilizzare prolunghe.
ATTENZIONE
• Collegare prima i cavi elettrici dell'unità esterna,
quindi quelli dell'unità interna.
• Assicurarsi di collegare l'unità a terra. Tenere il cavo di
terra lontano da tubazioni del gas o dell'acqua,
parafulmini, cavi telefonici o altri cavi di messa a terra.
Una messa
a terra non corretta può causare scosse elettriche.
• NON collegare l'unità all'alimentazione elettrica
prima di avere completato i collegamenti delle linee
elettriche e delle tubazioni.
• Assicurarsi che i cavi elettrici non siano intrecciati
ai cavi di segnale, perché questo potrebbe causare
distorsioni e interferenze.
 
Pagina 15
Per evitare distorsioni dovute all'avvio del compressore,
controllare quanto segue:
• L'unità deve essere collegata alla presa principale.
Normalmente, l'alimentazione deve avere
un'impedenza di uscita di 32 ohm.
• Non collegare altri apparecchi allo stesso circuito
di alimentazione.
• I valori di alimentazione elettrica dell'unità sono
riportati sulla targhetta dati del prodotto.
PRENDERE NOTA DELLE SPECIFICHE DEL FUSIBILE
La scheda elettronica (PCB) del condizionatore d'aria
è stata realizzata con un fusibile di protezione da
sovracorrente. Le specifiche del fusibile sono
stampate sulla scheda elettronica:
Unità esterna: T20A/250VAC (per unità <24000Btu/h),
T30A/250VAC (per unità >24000Btu/h)
NOTA: Il fusibile è di ceramica.
Collegamento elettrico dell'unità esterna
AVVERTENZA
Prima di eseguire i collegamenti elettrici, disattivare
l'alimentazione principale dell'impianto.
1. Preparare il cavo per il collegamento
a. Prima di procedere al collegamento è necessario
scegliere un cavo della dimensione corretta.
Usare cavi di tipo H07RN-F.
Tabella 8.1: Sezione minima dei cavi di
alimentazione e di segnale per il Nord America
Corrente nominale
apparecchio (A)
 7
7 - 13
13 - 18
18 - 25
25 - 30
8
AWG
18
16
14
12
10
