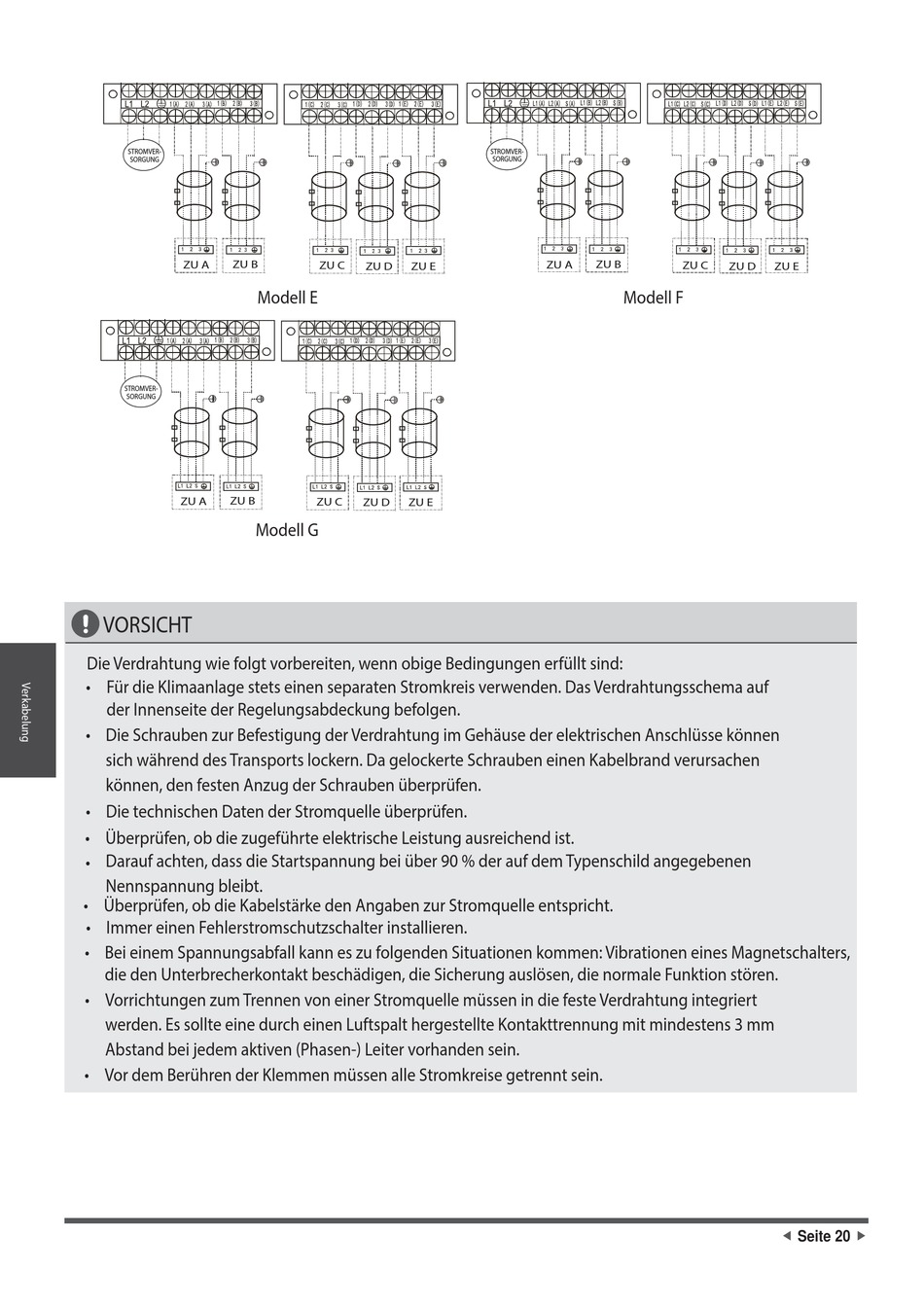

MAXA FD2M42R Bedienungs- & Installationsanleitung Seite 99

STROMVER-
SORGUNG
ZU A ZU B
Modell E
STROMVER-
SORGUNG
ZU B
ZU A
Modell G
VORSICHT
Die Verdrahtung wie folgt vorbereiten, wenn obige Bedingungen erfüllt sind:
• Für die Klimaanlage stets einen separaten Stromkreis verwenden. Das Verdrahtungsschema auf
der Innenseite der Regelungsabdeckung befolgen.
• Die Schrauben zur Befestigung der Verdrahtung im Gehäuse der elektrischen Anschlüsse können
sich während des Transports lockern. Da gelockerte Schrauben einen Kabelbrand verursachen
können, den festen Anzug der Schrauben überprüfen.
• Die technischen Daten der Stromquelle überprüfen.
• Überprüfen, ob die zugeführte elektrische Leistung ausreichend ist.
• Darauf achten, dass die Startspannung bei über 90 % der auf dem Typenschild angegebenen
Nennspannung bleibt.
• Überprüfen, ob die Kabelstärke den Angaben zur Stromquelle entspricht.
• Immer einen Fehlerstromschutzschalter installieren.
• Bei einem Spannungsabfall kann es zu folgenden Situationen kommen: Vibrationen eines Magnetschalters,
die den Unterbrecherkontakt beschädigen, die Sicherung auslösen, die normale Funktion stören.
• Vorrichtungen zum Trennen von einer Stromquelle müssen in die feste Verdrahtung integriert
werden. Es sollte eine durch einen Luftspalt hergestellte Kontakttrennung mit mindestens 3 mm
Abstand bei jedem aktiven (Phasen-) Leiter vorhanden sein.
• Vor dem Berühren der Klemmen müssen alle Stromkreise getrennt sein.
STROMVER-
ZU C ZU D ZU E
ZU C
ZU D ZU E
SORGUNG
ZU A ZU B
Modell F
ZU C ZU D ZU E
 
