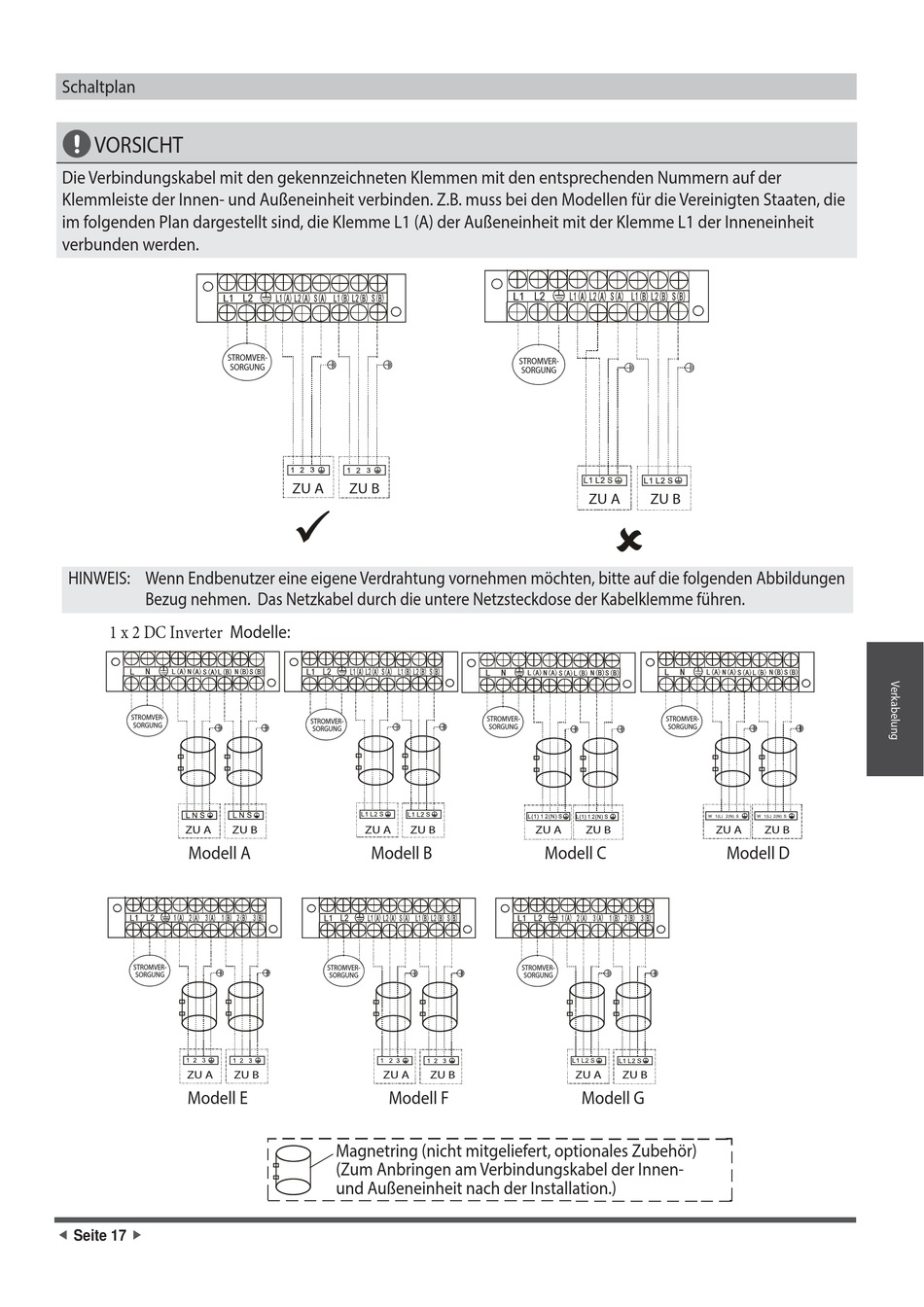

Schaltplan
VORSICHT
Die Verbindungskabel mit den gekennzeichneten Klemmen mit den entsprechenden Nummern auf der
Klemmleiste der Innen- und Außeneinheit verbinden. Z.B. muss bei den Modellen für die Vereinigten Staaten, die
im folgenden Plan dargestellt sind, die Klemme L1 (A) der Außeneinheit mit der Klemme L1 der Inneneinheit
verbunden werden.
STROMVER-
SORGUNG
HINWEIS: Wenn Endbenutzer eine eigene Verdrahtung vornehmen möchten, bitte auf die folgenden Abbildungen
Bezug nehmen. Das Netzkabel durch die untere Netzsteckdose der Kabelklemme führen.
1 x 2 DC Inverter Modelle:
STROMVER-
SORGUNG
ZU A
Modell A
STROMVER-
SORGUNG
ZU A
Modell E
 
Seite 17
ZU A ZU B
STROMVER-
SORGUNG
ZU B ZU A
Modell B
STROMVER-
SORGUNG
ZU B ZU A
Modell F
Magnetring (nicht mitgeliefert, optionales Zubehör)
(Zum Anbringen am Verbindungskabel der Innen-
und Außeneinheit nach der Installation.)
STROMVER-
SORGUNG
STROMVER-
SORGUNG
ZU B ZU A
Modell C
STROMVER-
SORGUNG
ZU B ZU A
Modell G
ZU A ZU B
STROMVER-
SORGUNG
ZU B ZU A
Modell D
ZU B
ZU B
