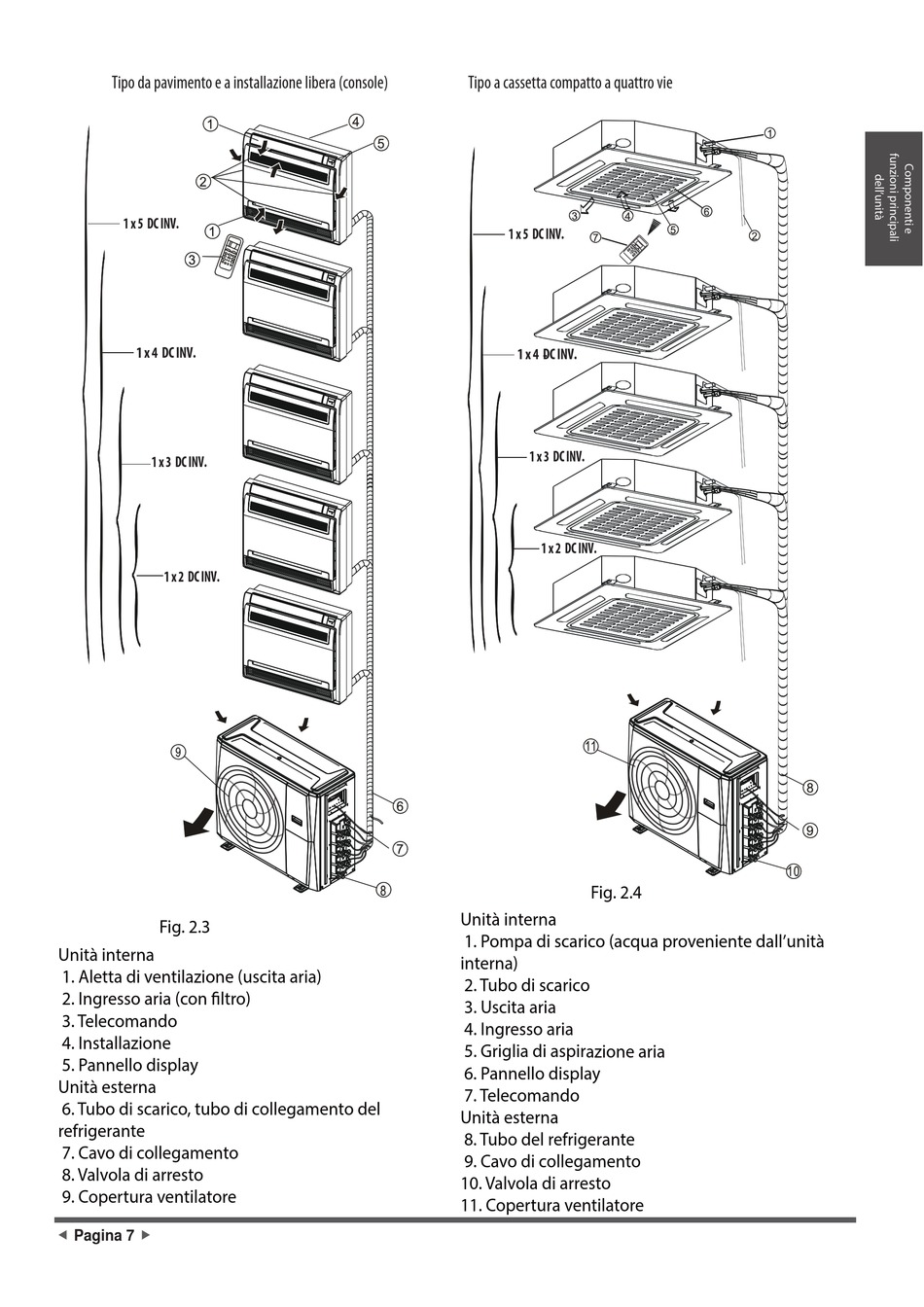

Tipo da pavimento e a installazione libera (console)
1 x 5 DC INV.
1 x 4 DC INV.
1 x 3 DC INV.
1 x 2 DC INV.
Fig. 2.3
Unità interna
1. Aletta di ventilazione (uscita aria)
2. Ingresso aria (con filtro)
3. Telecomando
4. Installazione
5. Pannello display
Unità esterna
6. Tubo di scarico, tubo di collegamento del
refrigerante
7. Cavo di collegamento
8. Valvola di arresto
9. Copertura ventilatore
 
Pagina 7
Tipo a cassetta compatto a quattro vie
1 x 5 DC INV.
1 x 4 DC INV.
1 x 3 DC INV.
1 x 2 DC INV.
Fig. 2.4
Unità interna
1. Pompa di scarico (acqua proveniente dall'unità
interna)
2. Tubo di scarico
3. Uscita aria
4. Ingresso aria
5. Griglia di aspirazione aria
6. Pannello display
7. Telecomando
Unità esterna
8. Tubo del refrigerante
9. Cavo di collegamento
10. Valvola di arresto
11. Copertura ventilatore
