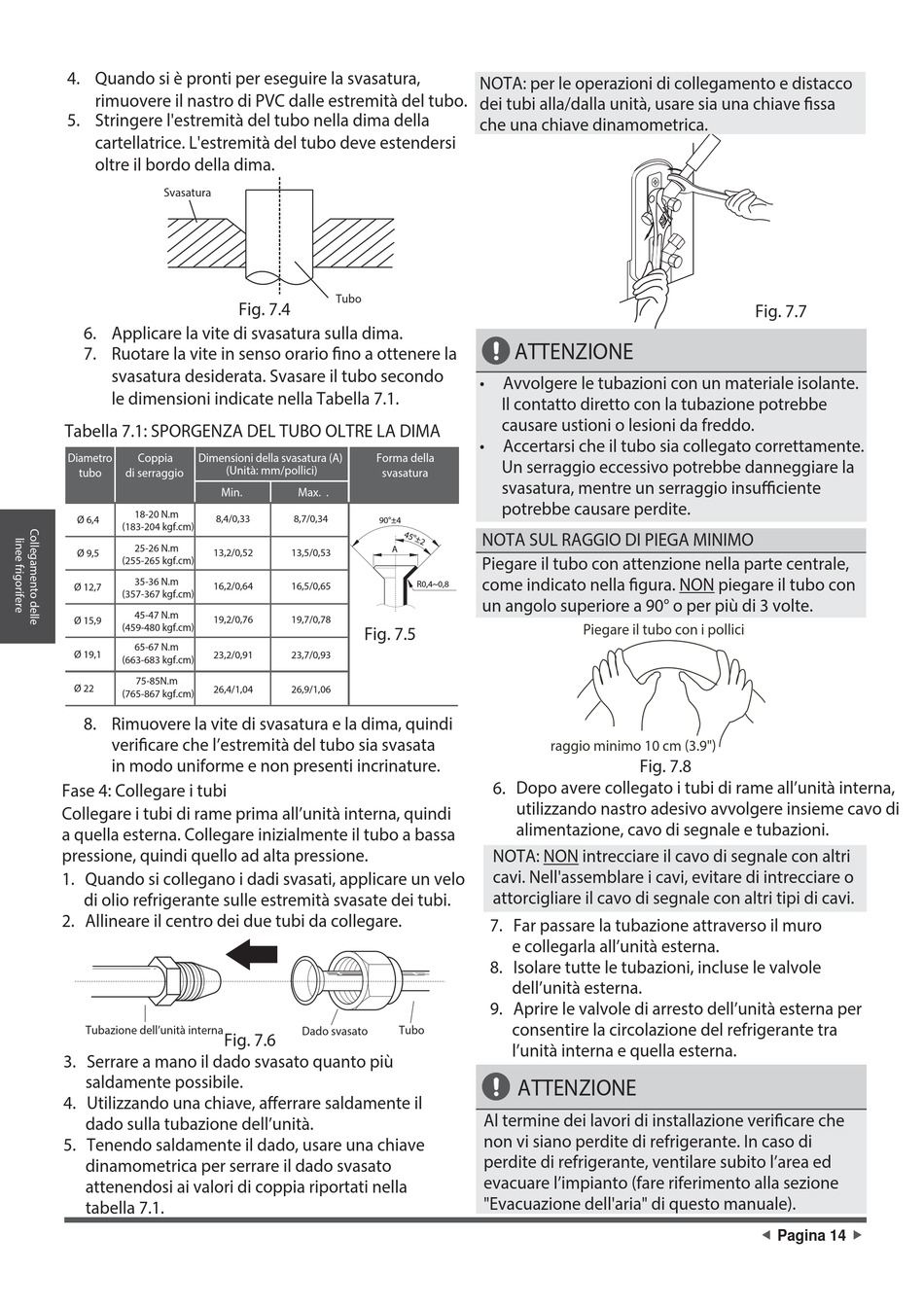

4. Quando si è pronti per eseguire la svasatura,
rimuovere il nastro di PVC dalle estremità del tubo.
5. Stringere l'estremità del tubo nella dima della
cartellatrice. L'estremità del tubo deve estendersi
oltre il bordo della dima.
Svasatura
6. Applicare la vite di svasatura sulla dima.
7. Ruotare la vite in senso orario fino a ottenere la
svasatura desiderata. Svasare il tubo secondo
le dimensioni indicate nella Tabella 7.1.
Tabella 7.1: SPORGENZA DEL TUBO OLTRE LA DIMA
Diametro Coppia Dimensioni della svasatura (A)
(Unità: mm/pollici)
tubo di serraggio
Min.
18-20 N.m
8,4/0,33
Ø 6,4
(183-204 kgf.cm)
25-26 N.m
Ø 9,5 13,2/0,52
(255-265 kgf.cm)
35-36 N.m
16,2/0,64
Ø 12,7
(357-367 kgf.cm)
45-47 N.m
19,2/0,76
Ø 15,9
(459-480 kgf.cm)
65-67 N.m
Ø 19,1
23,2/0,91
(663-683 kgf.cm)
75-85N.m
Ø 22 26,4/1,04
(765-867 kgf.cm)
8. Rimuovere la vite di svasatura e la dima, quindi
verificare che l'estremità del tubo sia svasata
in modo uniforme e non presenti incrinature.
Fase 4: Collegare i tubi
Collegare i tubi di rame prima all'unità interna, quindi
a quella esterna. Collegare inizialmente il tubo a bassa
pressione, quindi quello ad alta pressione.
1. Quando si collegano i dadi svasati, applicare un velo
di olio refrigerante sulle estremità svasate dei tubi.
2. Allineare il centro dei due tubi da collegare.
Tubazione dell'unità interna
Fig. 7.6
3. Serrare a mano il dado svasato quanto più
saldamente possibile.
4. Utilizzando una chiave, afferrare saldamente il
dado sulla tubazione dell'unità.
5. Tenendo saldamente il dado, usare una chiave
dinamometrica per serrare il dado svasato
attenendosi ai valori di coppia riportati nella
tabella 7.1.
Tubo
Fig. 7.4
Forma della
svasatura
Max. .
8,7/0,34
90°±4
A
13,5/0,53
16,5/0,65
19,7/0,78
Fig. 7.5
23,7/0,93
26,9/1,06
Tubo
Dado svasato
NOTA: per le operazioni di collegamento e distacco
dei tubi alla/dalla unità, usare sia una chiave fissa
che una chiave dinamometrica.
ATTENZIONE
• Avvolgere le tubazioni con un materiale isolante.
Il contatto diretto con la tubazione potrebbe
causare ustioni o lesioni da freddo.
• Accertarsi che il tubo sia collegato correttamente.
Un serraggio eccessivo potrebbe danneggiare la
svasatura, mentre un serraggio insufficiente
potrebbe causare perdite.
NOTA SUL RAGGIO DI PIEGA MINIMO
Piegare il tubo con attenzione nella parte centrale,
come indicato nella figura. NON piegare il tubo con
R0,4~0,8
un angolo superiore a 90° o per più di 3 volte.
Piegare il tubo con i pollici
raggio minimo 10 cm (3.9")
6. Dopo avere collegato i tubi di rame all'unità interna,
utilizzando nastro adesivo avvolgere insieme cavo di
alimentazione, cavo di segnale e tubazioni.
NOTA: NON intrecciare il cavo di segnale con altri
cavi. Nell'assemblare i cavi, evitare di intrecciare o
attorcigliare il cavo di segnale con altri tipi di cavi.
7. Far passare la tubazione attraverso il muro
e collegarla all'unità esterna.
8. Isolare tutte le tubazioni, incluse le valvole
dell'unità esterna.
9. Aprire le valvole di arresto dell'unità esterna per
consentire la circolazione del refrigerante tra
l'unità interna e quella esterna.
ATTENZIONE
Al termine dei lavori di installazione verificare che
non vi siano perdite di refrigerante. In caso di
perdite di refrigerante, ventilare subito l'area ed
evacuare l'impianto (fare riferimento alla sezione
"Evacuazione dell'aria" di questo manuale).
Fig. 7.7
Fig. 7.8

Pagina 14

