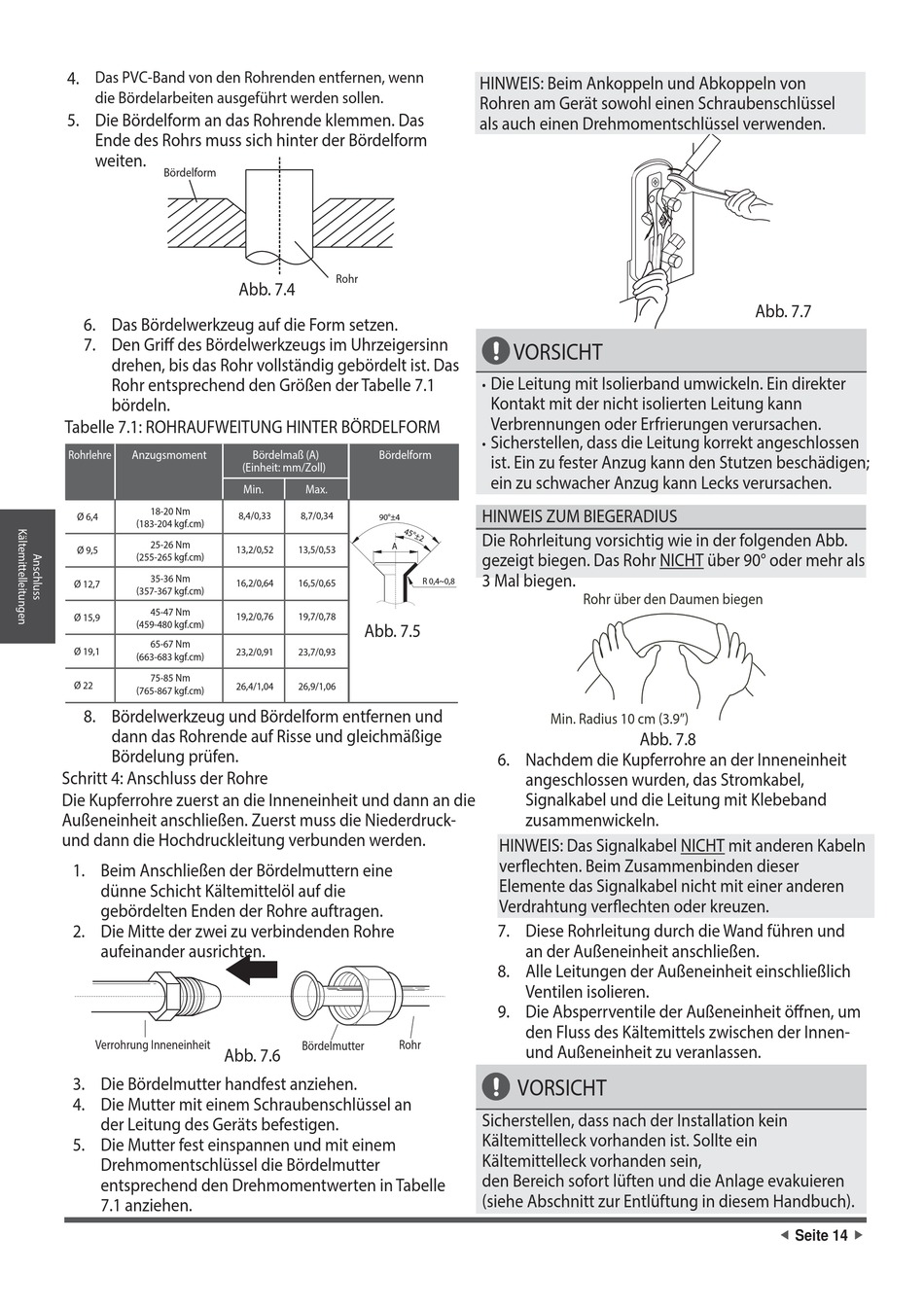

4. Das PVC-Band von den Rohrenden entfernen, wenn
die Bördelarbeiten ausgeführt werden sollen.
5. Die Bördelform an das Rohrende klemmen. Das
Ende des Rohrs muss sich hinter der Bördelform
weiten.
Bördelform
6. Das Bördelwerkzeug auf die Form setzen.
7. Den Griff des Bördelwerkzeugs im Uhrzeigersinn
drehen, bis das Rohr vollständig gebördelt ist. Das
Rohr entsprechend den Größen der Tabelle 7.1
bördeln.
Tabelle 7.1: ROHRAUFWEITUNG HINTER BÖRDELFORM
Rohrlehre Anzugsmoment
18-20 Nm
Ø 6,4
(183-204 kgf.cm)
25-26 Nm
Ø 9,5 13,2/0,52
(255-265 kgf.cm)
35-36 Nm
16,2/0,64
Ø 12,7
(357-367 kgf.cm)
45-47 Nm
Ø 15,9 19,2/0,76
(459-480 kgf.cm)
65-67 Nm
Ø 19,1
23,2/0,91
(663-683 kgf.cm)
75-85 Nm
Ø 22
26,4/1,04
(765-867 kgf.cm)
8. Bördelwerkzeug und Bördelform entfernen und
dann das Rohrende auf Risse und gleichmäßige
Bördelung prüfen.
Schritt 4: Anschluss der Rohre
Die Kupferrohre zuerst an die Inneneinheit und dann an die
Außeneinheit anschließen. Zuerst muss die Niederdruck-
und dann die Hochdruckleitung verbunden werden.
1. Beim Anschließen der Bördelmuttern eine
dünne Schicht Kältemittelöl auf die
gebördelten Enden der Rohre auftragen.
2. Die Mitte der zwei zu verbindenden Rohre
aufeinander ausrichten.
Verrohrung Inneneinheit
Abb. 7.6
3. Die Bördelmutter handfest anziehen.
4. Die Mutter mit einem Schraubenschlüssel an
der Leitung des Geräts befestigen.
5. Die Mutter fest einspannen und mit einem
Drehmomentschlüssel die Bördelmutter
entsprechend den Drehmomentwerten in Tabelle
7.1 anziehen.
Rohr
Abb. 7.4
Bördelmaß (A) Bördelform
(Einheit: mm/Zoll)
Min. Max.
90°±4
8,4/0,33 8,7/0,34
A
13,5/0,53
16,5/0,65
19,7/0,78
Abb. 7.5
23,7/0,93
26,9/1,06
Rohr
Bördelmutter
HINWEIS: Beim Ankoppeln und Abkoppeln von
Rohren am Gerät sowohl einen Schraubenschlüssel
als auch einen Drehmomentschlüssel verwenden.
VORSICHT
Die Leitung mit Isolierband umwickeln. Ein direkter
•
Kontakt mit der nicht isolierten Leitung kann
Verbrennungen oder Erfrierungen verursachen.
Sicherstellen, dass die Leitung korrekt angeschlossen
•
ist. Ein zu fester Anzug kann den Stutzen beschädigen;
ein zu schwacher Anzug kann Lecks verursachen.
HINWEIS ZUM BIEGERADIUS
Die Rohrleitung vorsichtig wie in der folgenden Abb.
gezeigt biegen. Das Rohr NICHT über 90° oder mehr als
3 Mal biegen.
R 0,4~0,8
Rohr über den Daumen biegen
Min. Radius 10 cm (3.9")
6. Nachdem die Kupferrohre an der Inneneinheit
angeschlossen wurden, das Stromkabel,
Signalkabel und die Leitung mit Klebeband
zusammenwickeln.
HINWEIS: Das Signalkabel NICHT mit anderen Kabeln
verflechten. Beim Zusammenbinden dieser
Elemente das Signalkabel nicht mit einer anderen
Verdrahtung verflechten oder kreuzen.
7. Diese Rohrleitung durch die Wand führen und
an der Außeneinheit anschließen.
8. Alle Leitungen der Außeneinheit einschließlich
Ventilen isolieren.
9. Die Absperrventile der Außeneinheit öffnen, um
den Fluss des Kältemittels zwischen der Innen-
und Außeneinheit zu veranlassen.
VORSICHT
Sicherstellen, dass nach der Installation kein
Kältemittelleck vorhanden ist. Sollte ein
Kältemittelleck vorhanden sein,
den Bereich sofort lüften und die Anlage evakuieren
(siehe Abschnitt zur Entlüftung in diesem Handbuch).
Abb. 7.7
Abb. 7.8

