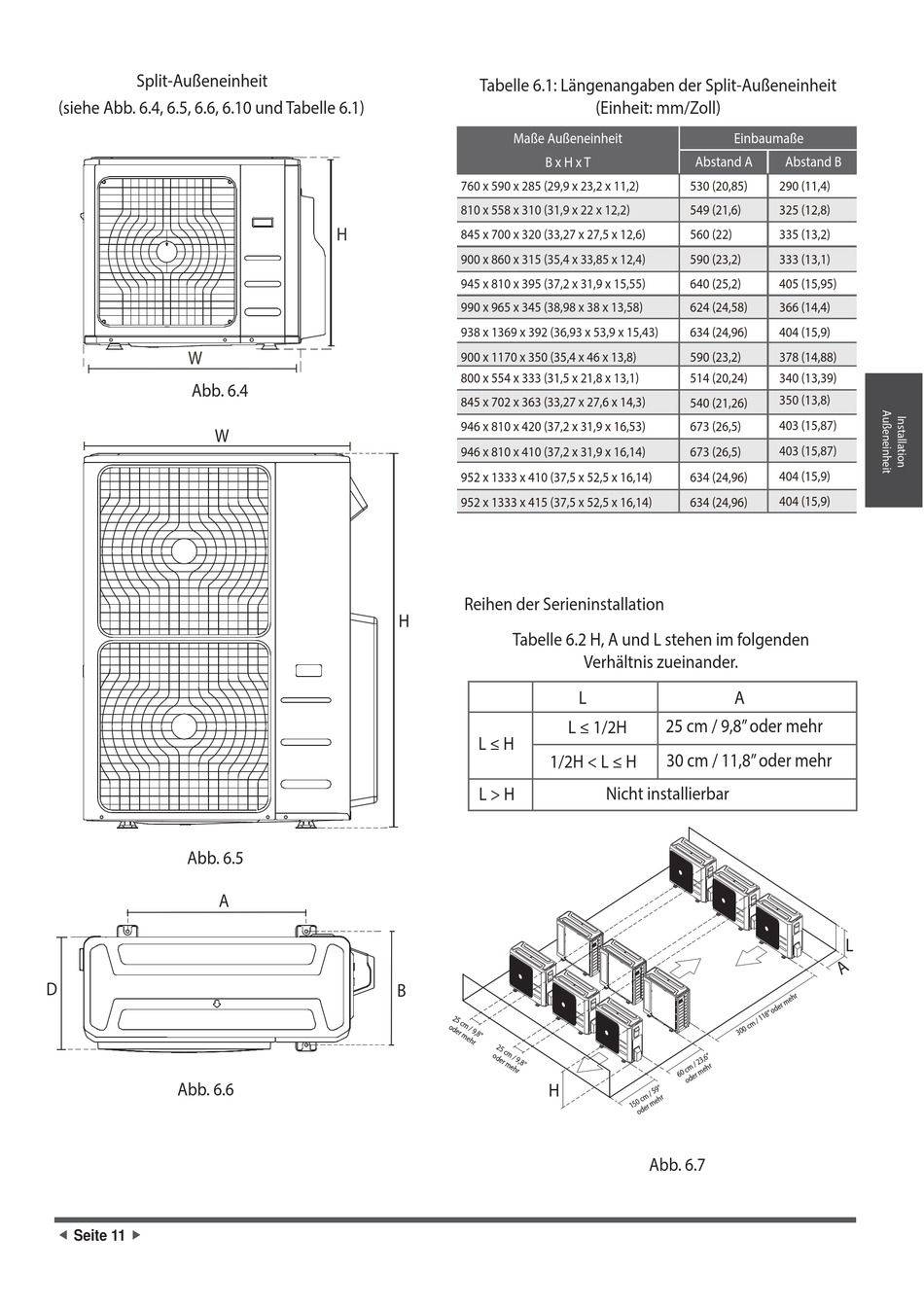

MAXA FD2M42R Bedienungs- & Installationsanleitung Seite 90

Split-Außeneinheit
(siehe Abb. 6.4, 6.5, 6.6, 6.10 und Tabelle 6.1)
W
Abb. 6.4
W
Abb. 6.5
A
D
Abb. 6.6
 
Seite 11
Tabelle 6.1: Längenangaben der Split-Außeneinheit
760 x 590 x 285 (29,9 x 23,2 x 11,2)
810 x 558 x 310 (31,9 x 22 x 12,2)
H
845 x 700 x 320 (33,27 x 27,5 x 12,6)
900 x 860 x 315 (35,4 x 33,85 x 12,4)
945 x 810 x 395 (37,2 x 31,9 x 15,55)
990 x 965 x 345 (38,98 x 38 x 13,58)
938 x 1369 x 392 (36,93 x 53,9 x 15,43)
900 x 1170 x 350 (35,4 x 46 x 13,8)
800 x 554 x 333 (31,5 x 21,8 x 13,1)
845 x 702 x 363 (33,27 x 27,6 x 14,3)
946 x 810 x 420 (37,2 x 31,9 x 16,53)
946 x 810 x 410 (37,2 x 31,9 x 16,14)
952 x 1333 x 410 (37,5 x 52,5 x 16,14)
952 x 1333 x 415 (37,5 x 52,5 x 16,14)
Reihen der Serieninstallation
H
L ≤ H
L > H
B
(Einheit: mm/Zoll)
Maße Außeneinheit
B x H x T
Tabelle 6.2 H, A und L stehen im folgenden
Verhältnis zueinander.
L
25 cm / 9,8" oder mehr
L ≤ 1/2H
30 cm / 11,8" oder mehr
1/2H < L ≤ H
Nicht installierbar
H
Abb. 6.7
Einbaumaße
Abstand A Abstand B
530 (20,85) 290 (11,4)
549 (21,6) 325 (12,8)
560 (22) 335 (13,2)
590 (23,2) 333 (13,1)
640 (25,2) 405 (15,95)
624 (24,58) 366 (14,4)
634 (24,96) 404 (15,9)
590 (23,2) 378 (14,88)
514 (20,24) 340 (13,39)
350 (13,8)
540 (21,26)
403 (15,87)
673 (26,5)
403 (15,87)
673 (26,5)
404 (15,9)
634 (24,96)
404 (15,9)
634 (24,96)
A
L
