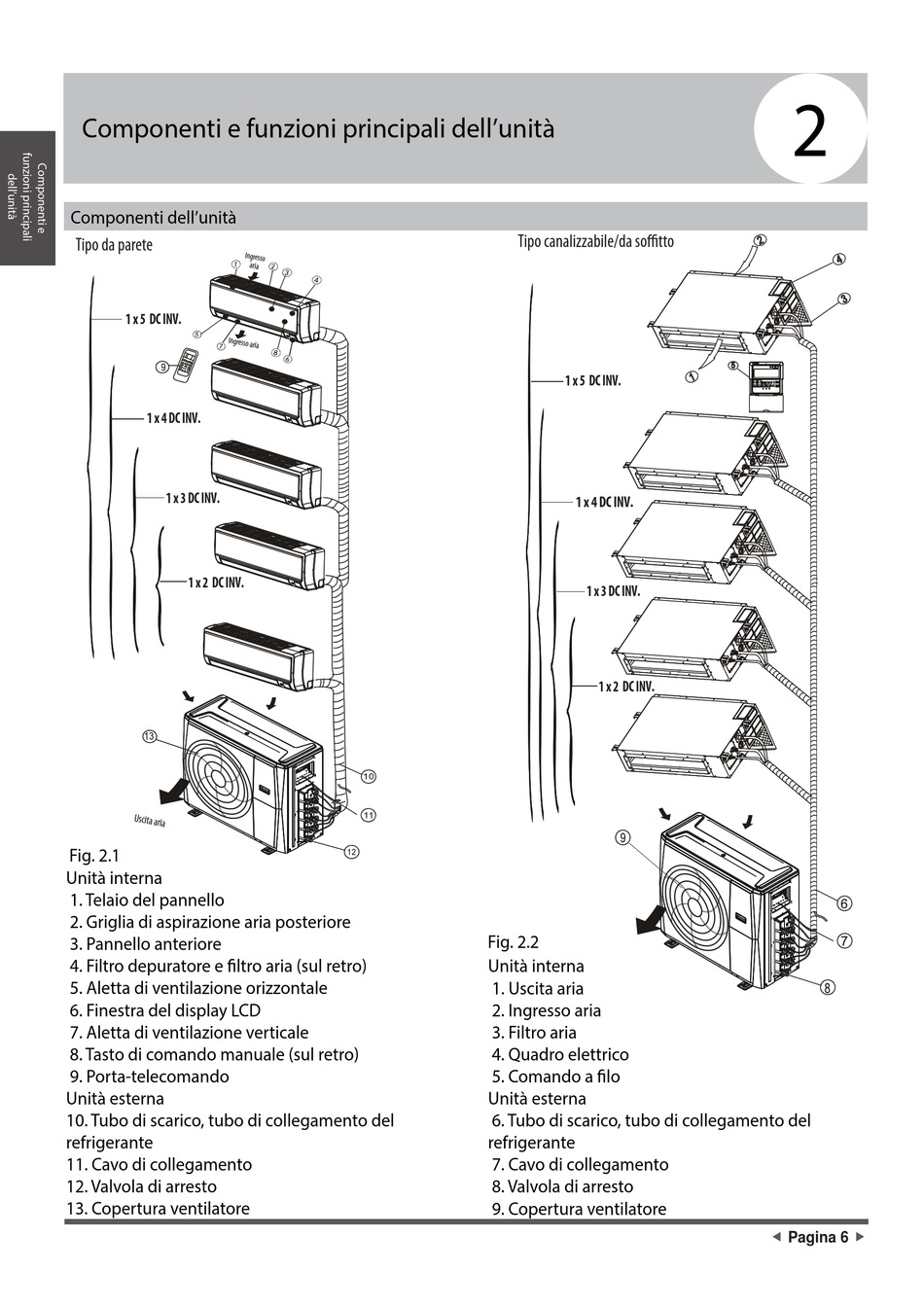

Componenti e funzioni principali dell'unità
Componenti dell'unità
Tipo da parete
1 x 5 DC INV.
1 x 4 DC INV.
1 x 3 DC INV.
1 x 2 DC INV.
Fig. 2.1
Unità interna
1. Telaio del pannello
2. Griglia di aspirazione aria posteriore
3. Pannello anteriore
4. Filtro depuratore e filtro aria (sul retro)
5. Aletta di ventilazione orizzontale
6. Finestra del display LCD
7. Aletta di ventilazione verticale
8. Tasto di comando manuale (sul retro)
9. Porta-telecomando
Unità esterna
10. Tubo di scarico, tubo di collegamento del
refrigerante
11. Cavo di collegamento
12. Valvola di arresto
13. Copertura ventilatore
Tipo canalizzabile/da soffitto
1 x 5 DC INV.
1 x 4 DC INV.
1 x 3 DC INV.
1 x 2 DC INV.
Fig. 2.2
Unità interna
1. Uscita aria
2. Ingresso aria
3. Filtro aria
4. Quadro elettrico
5. Comando a filo
Unità esterna
6. Tubo di scarico, tubo di collegamento del
refrigerante
7. Cavo di collegamento
8. Valvola di arresto
9. Copertura ventilatore
2
 
