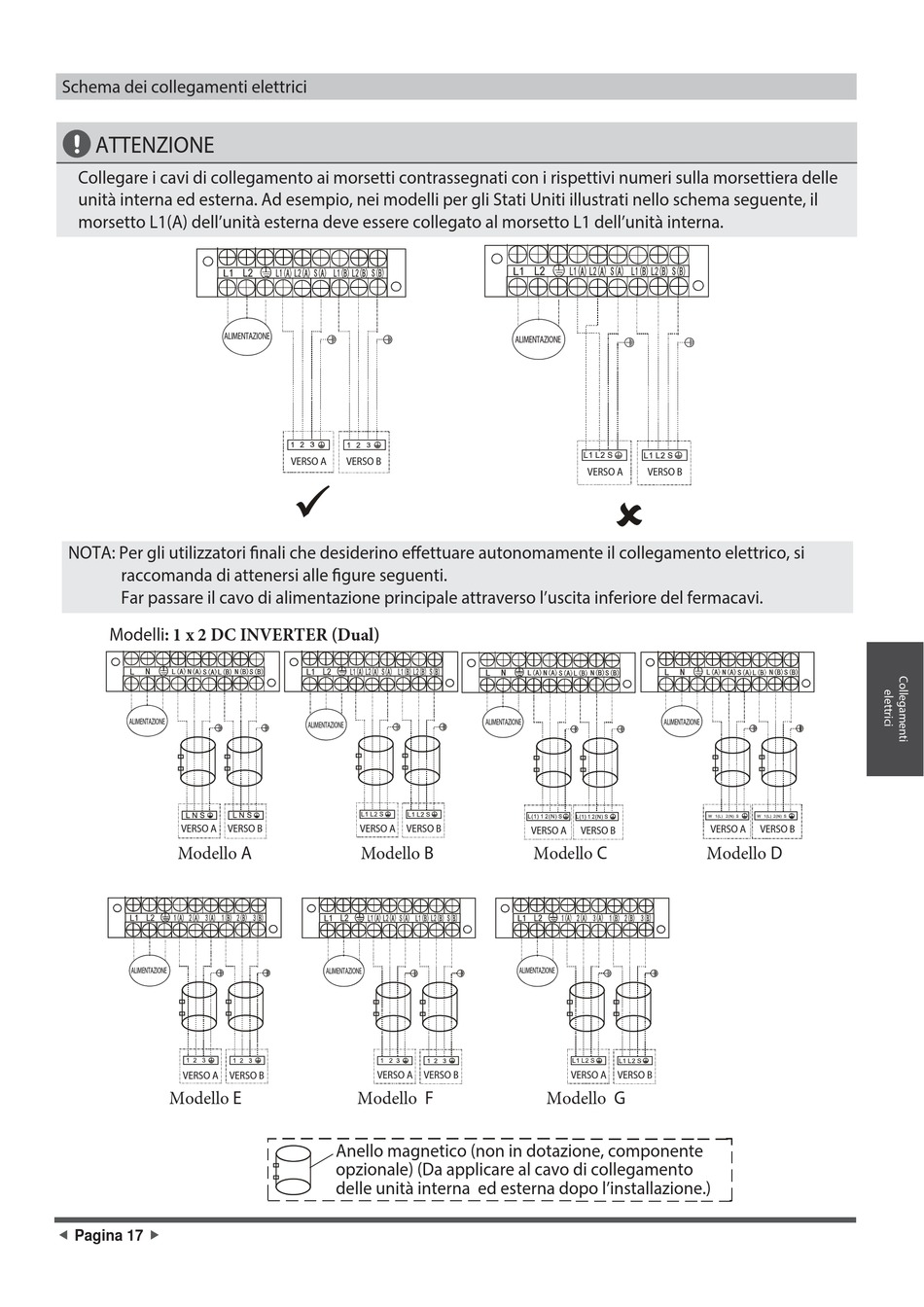

Schema dei collegamenti elettrici
ATTENZIONE
Collegare i cavi di collegamento ai morsetti contrassegnati con i rispettivi numeri sulla morsettiera delle
unità interna ed esterna. Ad esempio, nei modelli per gli Stati Uniti illustrati nello schema seguente, il
morsetto L1(A) dell'unità esterna deve essere collegato al morsetto L1 dell'unità interna.
ALIMENTAZIONE
NOTA: Per gli utilizzatori finali che desiderino effettuare autonomamente il collegamento elettrico, si
raccomanda di attenersi alle figure seguenti.
Far passare il cavo di alimentazione principale attraverso l'uscita inferiore del fermacavi.
Modelli: 1 x 2 DC INVERTER (Dual)
ALIMENTAZIONE
VERSO A VERSO B
Modello A
ALIMENTAZIONE
VERSO A VERSO B
Modello E
 
Pagina 17
VERSO A VERSO B
ALIMENTAZIONE
VERSO A VERSO B
Modello B
ALIMENTAZIONE
VERSO A VERSO B
Modello F
Anello magnetico (non in dotazione, componente
opzionale) (Da applicare al cavo di collegamento
delle unità interna ed esterna dopo l'installazione.)
ALIMENTAZIONE
VERSO A VERSO B
ALIMENTAZIONE
VERSO A VERSO B
Modello C
ALIMENTAZIONE
VERSO A VERSO B
Modello G
ALIMENTAZIONE
VERSO A VERSO B
Modello D
