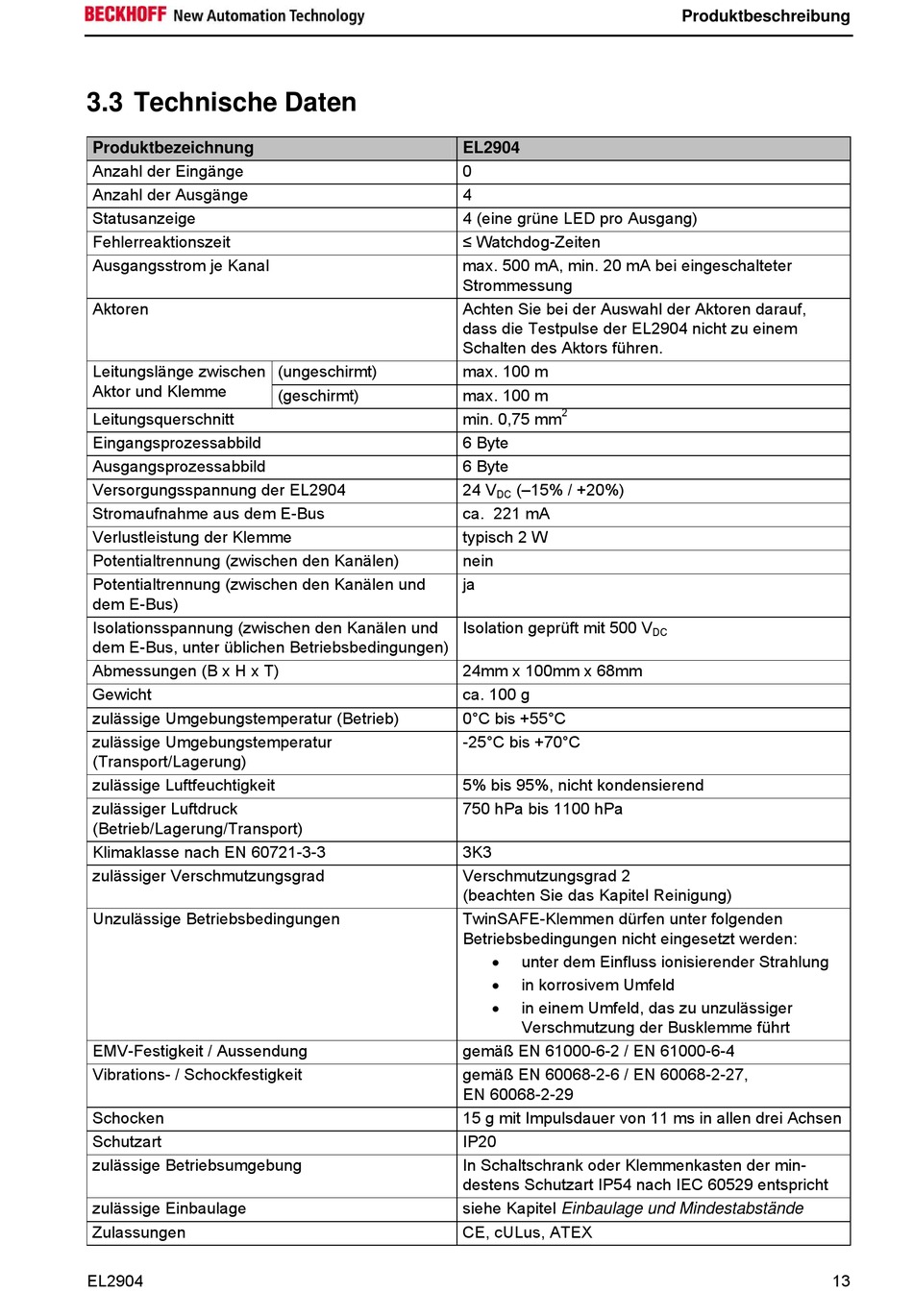

3.3 Technische Daten

Produktbezeichnung
Anzahl der Eingänge
Anzahl der Ausgänge
Statusanzeige
Fehlerreaktionszeit
Ausgangsstrom je Kanal
Aktoren
Leitungslänge zwischen
Aktor und Klemme
Leitungsquerschnitt
Eingangsprozessabbild
Ausgangsprozessabbild
Versorgungsspannung der EL2904
Stromaufnahme aus dem E-Bus
Verlustleistung der Klemme
Potentialtrennung (zwischen den Kanälen)
Potentialtrennung (zwischen den Kanälen und
dem E-Bus)
Isolationsspannung (zwischen den Kanälen und
dem E-Bus, unter üblichen Betriebsbedingungen)
Abmessungen (B x H x T)
Gewicht
zulässige Umgebungstemperatur (Betrieb)
zulässige Umgebungstemperatur
(Transport/Lagerung)
zulässige Luftfeuchtigkeit
zulässiger Luftdruck
(Betrieb/Lagerung/Transport)
Klimaklasse nach EN 60721-3-3
zulässiger Verschmutzungsgrad
Unzulässige Betriebsbedingungen
EMV-Festigkeit / Aussendung
Vibrations- / Schockfestigkeit
Schocken
Schutzart
zulässige Betriebsumgebung
zulässige Einbaulage
Zulassungen
EL2904
(ungeschirmt)
(geschirmt)
EL2904
0
4
4 (eine grüne LED pro Ausgang)
≤ Watchdog-Zeiten
max. 500 mA, min. 20 mA bei eingeschalteter
Strommessung
Achten Sie bei der Auswahl der Aktoren darauf,
dass die Testpulse der EL2904 nicht zu einem
Schalten des Aktors führen.
max. 100 m
max. 100 m
2
min. 0,75 mm
6 Byte
6 Byte
24 V
(–15% / +20%)
DC
ca. 221 mA
typisch 2 W
nein
ja
Isolation geprüft mit 500 V
24mm x 100mm x 68mm
ca. 100 g
0°C bis +55°C
-25°C bis +70°C
5% bis 95%, nicht kondensierend
750 hPa bis 1100 hPa
3K3
Verschmutzungsgrad 2
(beachten Sie das Kapitel Reinigung)
TwinSAFE-Klemmen dürfen unter folgenden
Betriebsbedingungen nicht eingesetzt werden:
unter dem Einfluss ionisierender Strahlung
in korrosivem Umfeld
in einem Umfeld, das zu unzulässiger
Verschmutzung der Busklemme führt
gemäß EN 61000-6-2 / EN 61000-6-4
gemäß EN 60068-2-6 / EN 60068-2-27,
EN 60068-2-29
15 g mit Impulsdauer von 11 ms in allen drei Achsen
IP20
In Schaltschrank oder Klemmenkasten der min-
destens Schutzart IP54 nach IEC 60529 entspricht
siehe Kapitel Einbaulage und Mindestabstände
CE, cULus, ATEX
Produktbeschreibung
DC
13
