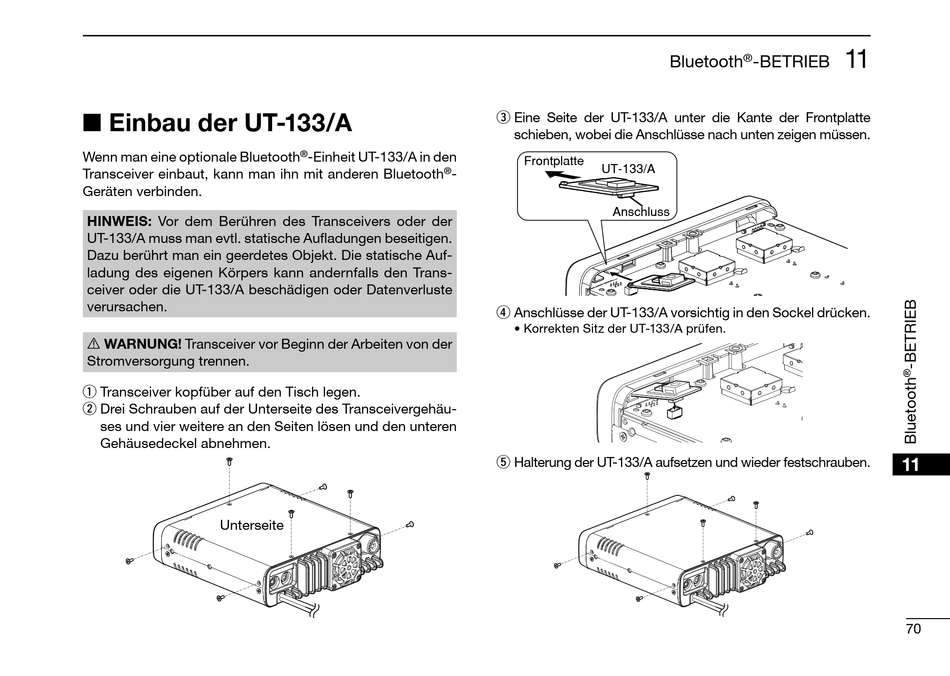

■ Einbau der UT-133/A
Wenn man eine optionale Bluetooth
Transceiver einbaut, kann man ihn mit anderen Bluetooth
Geräten verbinden.
HINWEIS: Vor dem Berühren des Transceivers oder der
UT-133/A muss man evtl. statische Aufladungen beseitigen.
Dazu berührt man ein geerdetes Objekt. Die statische Auf-
ladung des eigenen Körpers kann andernfalls den Trans-
ceiver oder die UT-133/A beschädigen oder Datenverluste
verursachen.
R WARNUNG! Transceiver vor Beginn der Arbeiten von der
Stromversorgung trennen.
q Transceiver kopfüber auf den Tisch legen.
w Drei Schrauben auf der Unterseite des Transceivergehäu-
ses und vier weitere an den Seiten lösen und den unteren
Gehäusedeckel abnehmen.
Unterseite
®
-Einheit UT-133/A in den
®
-
Bluetooth
e Eine Seite der UT-133/A unter die Kante der Frontplatte
schieben, wobei die Anschlüsse nach unten zeigen müssen.
Frontplatte
UT-133/A
Anschluss
r Anschlüsse der UT-133/A vorsichtig in den Sockel drücken.
• Korrekten Sitz der UT-133/A prüfen.
t Halterung der UT-133/A aufsetzen und wieder festschrauben.
11
®
-BETRIEB
11
70
