9

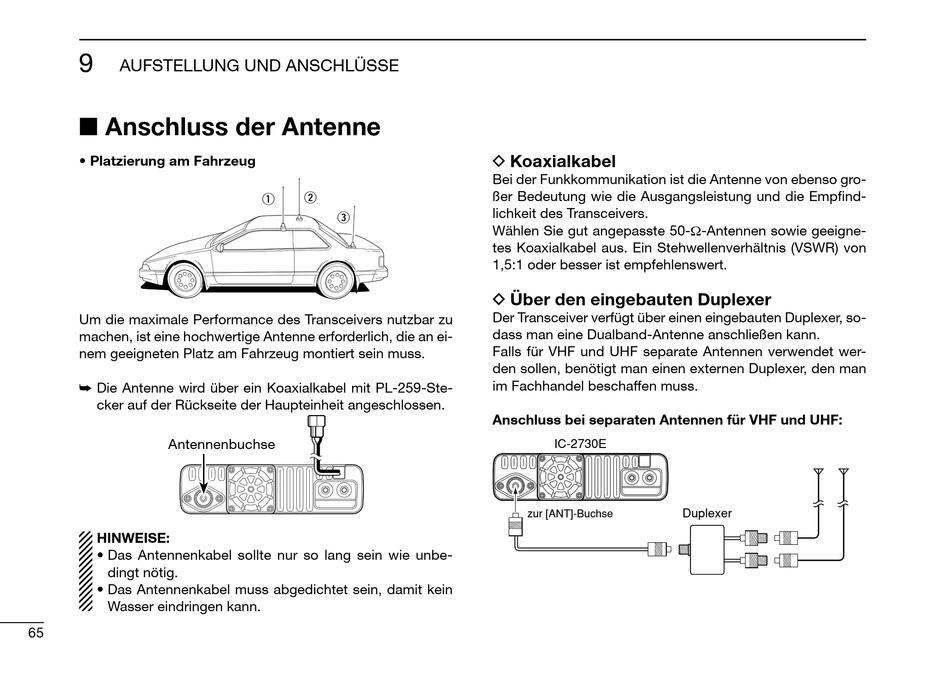

AUFSTELLUNG UND ANSCHLÜSSE
■ Anschluss der Antenne
• Platzierung am Fahrzeug
Um die maximale Performance des Transceivers nutzbar zu
machen, ist eine hochwertige Antenne erforderlich, die an ei-
nem geeigneten Platz am Fahrzeug montiert sein muss.
➥ Die Antenne wird über ein Koaxialkabel mit PL-259-Ste-
cker auf der Rückseite der Haupteinheit angeschlossen.
Antennenbuchse
HINWEISE:
• Das Antennenkabel sollte nur so lang sein wie unbe-
dingt nötig.
• Das Antennenkabel muss abgedichtet sein, damit kein
Wasser eindringen kann.
65
w
q
e
D Koaxialkabel
Bei der Funkkommunikation ist die Antenne von eben so gro-
ßer Bedeutung wie die Ausgangsleistung und die Empfind-
lichkeit des Transceivers.
Wählen Sie gut angepasste 50-Ω-Antennen sowie geeigne-
tes Koaxialkabel aus. Ein Stehwellenverhältnis (VSWR) von
1,5:1 oder besser ist empfehlenswert.
D Über den eingebauten Duplexer
Der Transceiver verfügt über einen eingebauten Duplexer, so-
dass man eine Dualband-Antenne anschließen kann.
Falls für VHF und UHF separate Antennen verwendet wer-
den sollen, benötigt man einen externen Duplexer, den man
im Fachhandel beschaffen muss.
Anschluss bei separaten Antennen für VHF und UHF:
IC-2730E
zur [ANT]-Buchse
Duplexer
