Service-Arbeiten
3.9 Baugruppe F: Lenkräder
3.9.1 Austauschen/Versetzen der Lenkräder
INFORMATION
► Tauschen Sie die Lenkräder immer paarweise.
INFORMATION
Beachten Sie die Sitzhöhentabelle in den „Technischen Daten".
Über die Lochreihe in der Gabel und über den Durchmesser der Lenkräder wird die vordere Sitzhöhe eingestellt.

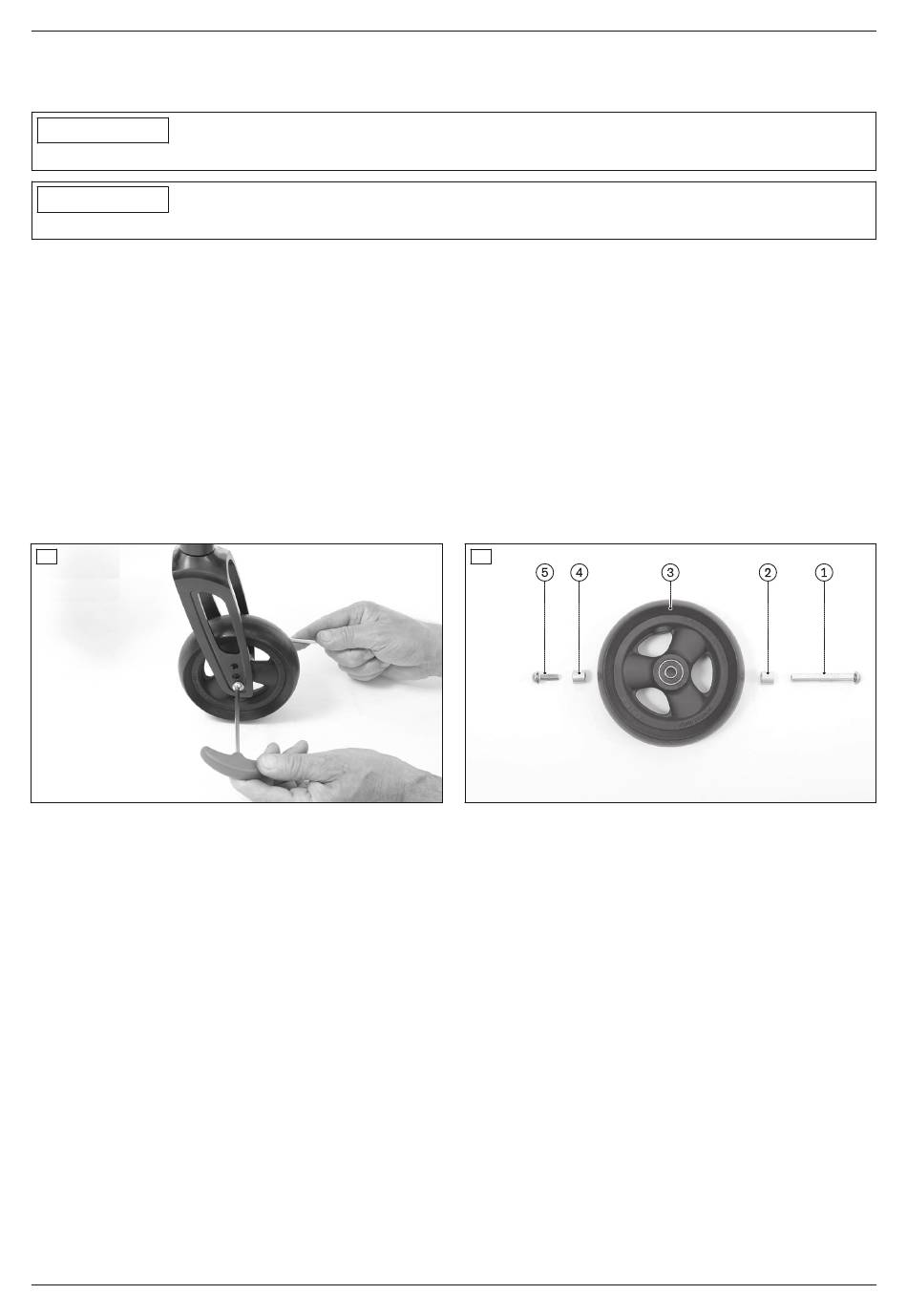

1) Die Verschraubung der Schraubachse lösen (siehe Abb. 54).
2) Die Schraubachse/Distanzen entnehmen.
3) Das Lenkrad entnehmen.
4) Die Schraubachse (siehe Abb. 55, Pos. 1) in das gewünschte Gabelloch einsetzen und die 1. Distanzbuchse
(siehe Abb. 55, Pos. 1) von innen aufschieben.
5) Das Lenkrad einsetzen (siehe Abb. 55, Pos. 3).
6) Die 2. Distanzbuchse aufschieben (siehe Abb. 55, Pos. 4).
7) Die Befestigungsschraube (siehe Abb. 55, Pos. 5) einsetzen und die Schraubachse mit 8 Nm verschrauben.
→ Das linke und rechte Lenkrad müssen nach dem Versetzen dieselbe vertikale Position in der Lenkradgabel ein
nehmen.
→ Nach einer Veränderung der vorderen Sitzhöhe stets die Lenkkopfneigung prüfen und bei Bedarf nachstellen
(siehe Seite 23).
54
3.9.2 Austauschen der Lenkradgabel
1) Die Innensechskantschraube an der Lenkradaufnahme lösen (siehe Abb. 62, Pos. 1) und die Abdeckung ab
nehmen.
2) Die Innensechskantschraube, die die Lenkradgabel hält, lösen (siehe Abb. 56).
3) Die Lenkradgabel herausnehmen und tauschen (siehe Abb. 57).
4) Die Lenkradgabel einsetzen.
5) Die Innensechskantschraube einsetzen und festziehen (siehe Abb. 56).
6) Die Abdeckung aufsetzen und die Innensechskantschraube festziehen (siehe Abb. 62, Pos. 1).
22
55
