3.7.4 Austauschen der Rückenbespannung
3.7.4.1 Austauschen der Rückenbespannung anpassbar
Voraussetzungen:
>
Die Bowdenzüge zur Auslösung der Abklappfunktion des Rückens sind getrennt (siehe Seite 16, Schritt 1).
Das Rückenpolster ist abgenommen.

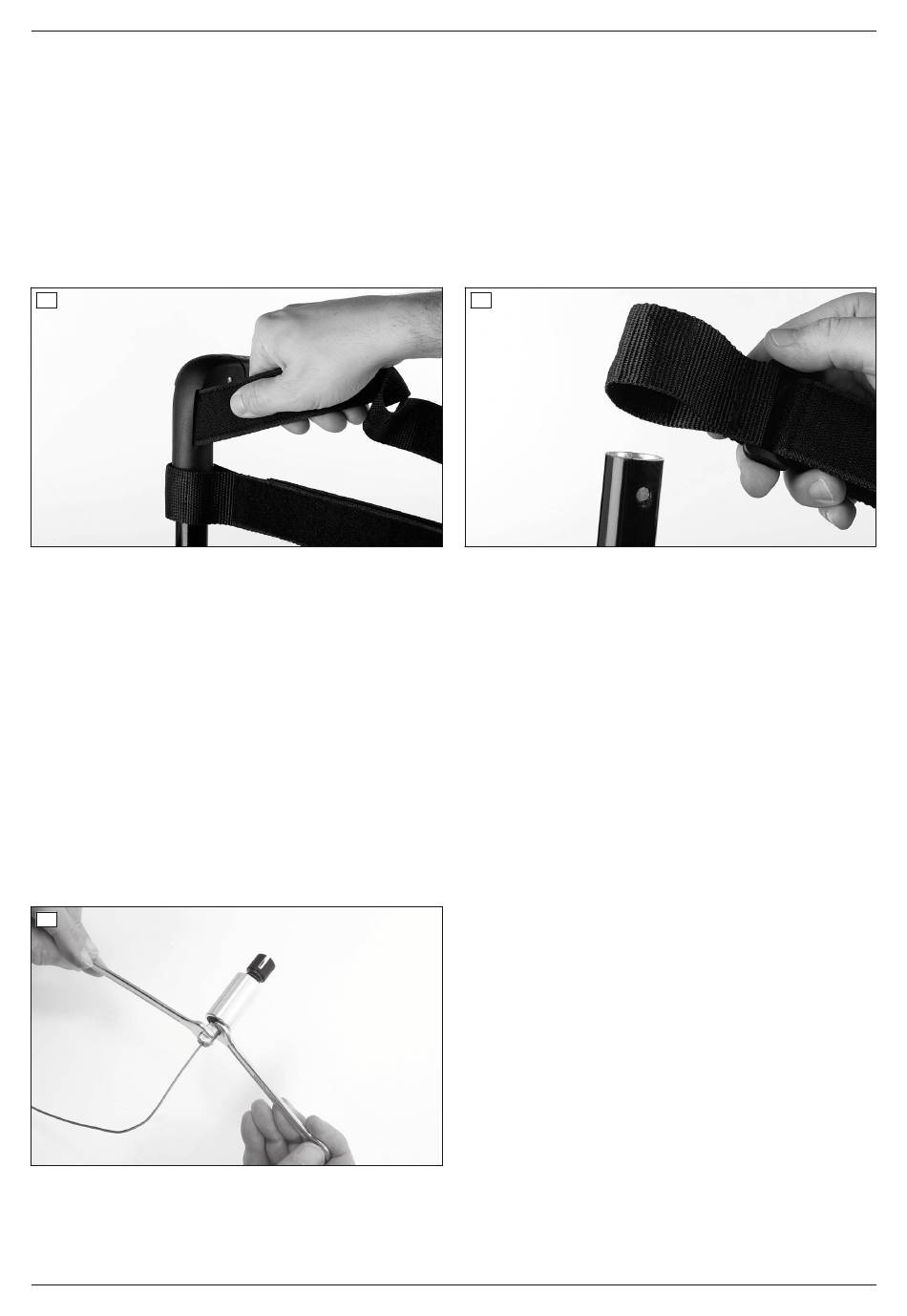

1) Den obersten Gurt öffnen sowie entnehmen/tauschen (siehe Abb. 45).
2) Die Schiebegriffe abmontieren (siehe Seite 17).
3) Weitere Gurte entnehmen/tauschen (siehe Abb. 46).
4) Die Montage erfolgt in umgekehrter Reihenfolge. Die Bespannungsbänder in der gewünschten Spannung zu
sammenkletten (siehe Abb. 51).
45
3.7.4.2 Austauschen der Rückenbespannung Ultraleicht
Voraussetzungen:
>
Die Bowdenzüge zur Auslösung der Abklappfunktion des Rückens sind getrennt (siehe Seite 16, Schritt 1).
1) Die Schiebegriffe abmontieren (siehe Seite 17).
2) Die Rückenbespannung nach oben aus den Rückenrohren herausziehen.
3) Die Montage erfolgt in umgekehrter Reihenfolge.
3.7.5 Austauschen des Bowdenzugs für den Klappmechanismus
Voraussetzung: Das Rückenrohr ist abgenommen (siehe Seite 16).
>
1) Die Kontermuttern lösen (siehe Abb. 47).
2) Den Bowdenzug abziehen und tauschen.
3) Den neuen Bowdenzug aufstecken.
4) Die Kontermuttern festziehen (siehe Abb. 47).
5) Den Bowdenzug mit einem Seitenschneider auf die richtige Länge kürzen (die Länge kann vom alten Bowden
zug abgenommen werden).
47
3.7.6 Einstellen des Rückens
3.7.6.1 Einstellen der Rückenhöhe
Die Rückenhöhe kann bei diesem Rollstuhltyp nicht verstellt werden.
Zenit
46
Service-Arbeiten
19
