34
36
3.7.2 Austauschen der Rückengelenke
Voraussetzungen:
>
Die Rückenrohre sind abgenommen (siehe Seite 16).

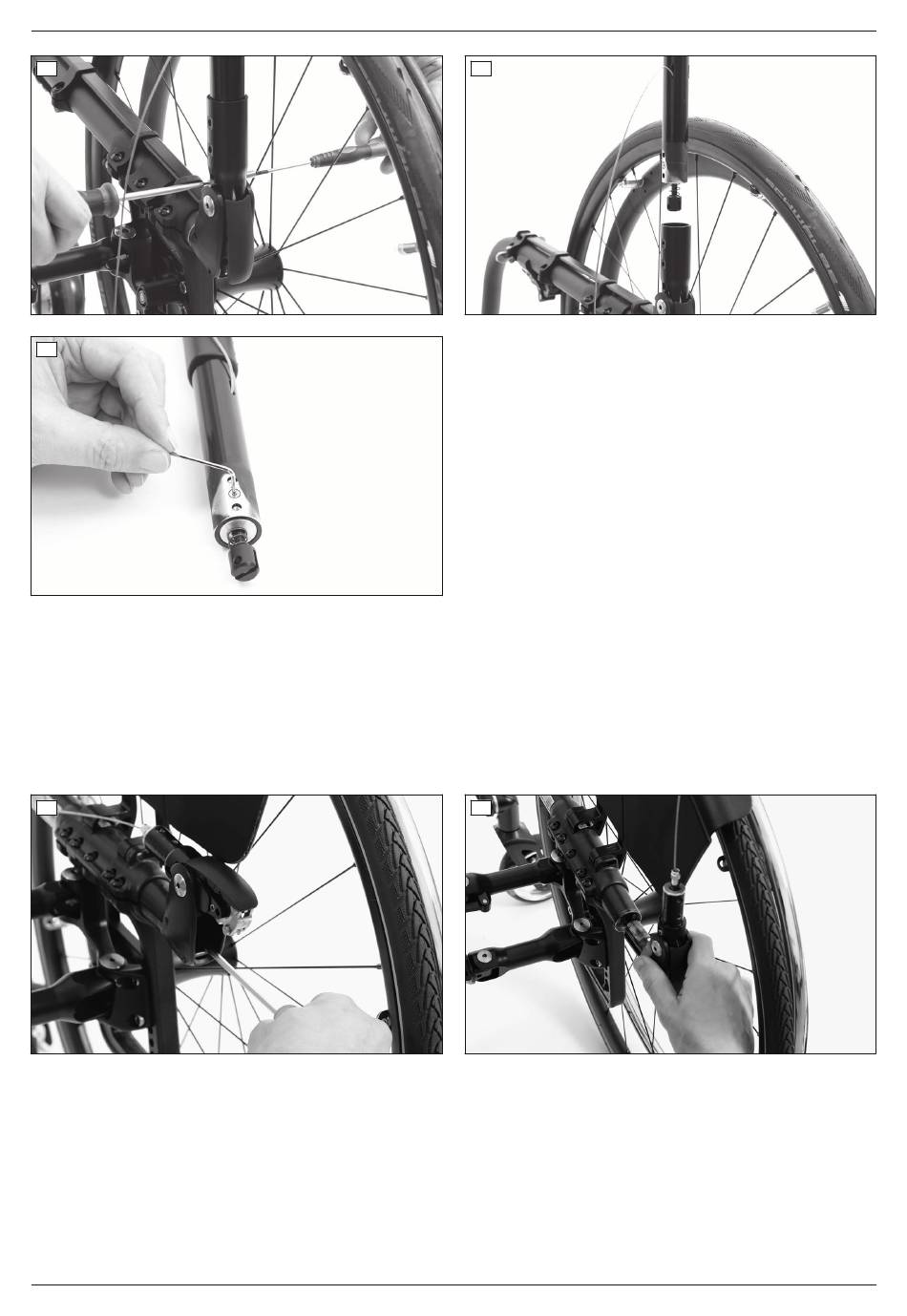

1) Die Innensechskantschraube im Rückengelenk lösen (siehe Abb. 37).
2) Das Rückengelenk herausziehen und tauschen (siehe Abb. 38).
3) Das Rückengelenk in die Aufnahme im Rahmenrohr schieben.
4) Die Innensechskantschraube einsetzen und festziehen(siehe Abb. 37).
37
3.7.3 Austauschen/Nachrüsten der Schiebegriffe
3.7.3.1 Austauschen der Schiebegriffe "Standard"
1) Das Rückenpolster abnehmen.
2) Den obersten Gurt der Rückenbespannung lösen und abnehmen (siehe Abb. 39).
3) Die beiden Innensechskantschrauben am Rückenrohr lösen/entfernen (siehe Abb. 40).
4) Den Schiebegriff nach oben aus dem Rückenrohr herausziehen/tauschen.
5) Die Montage erfolgt in umgekehrter Reihenfolge.
Zenit
35
38
Service-Arbeiten
17
