3.4.4 Austauschen des Auslöseseils für die Faltmechanik
1) Das verschlissene Auslöseseil für die Faltmechanik vom Bolzen an der Auslösefeder lösen, ggf. eine Schere zu
Hilfe nehmen.
2) Die Lasche in das Auslöseseil einfädeln.

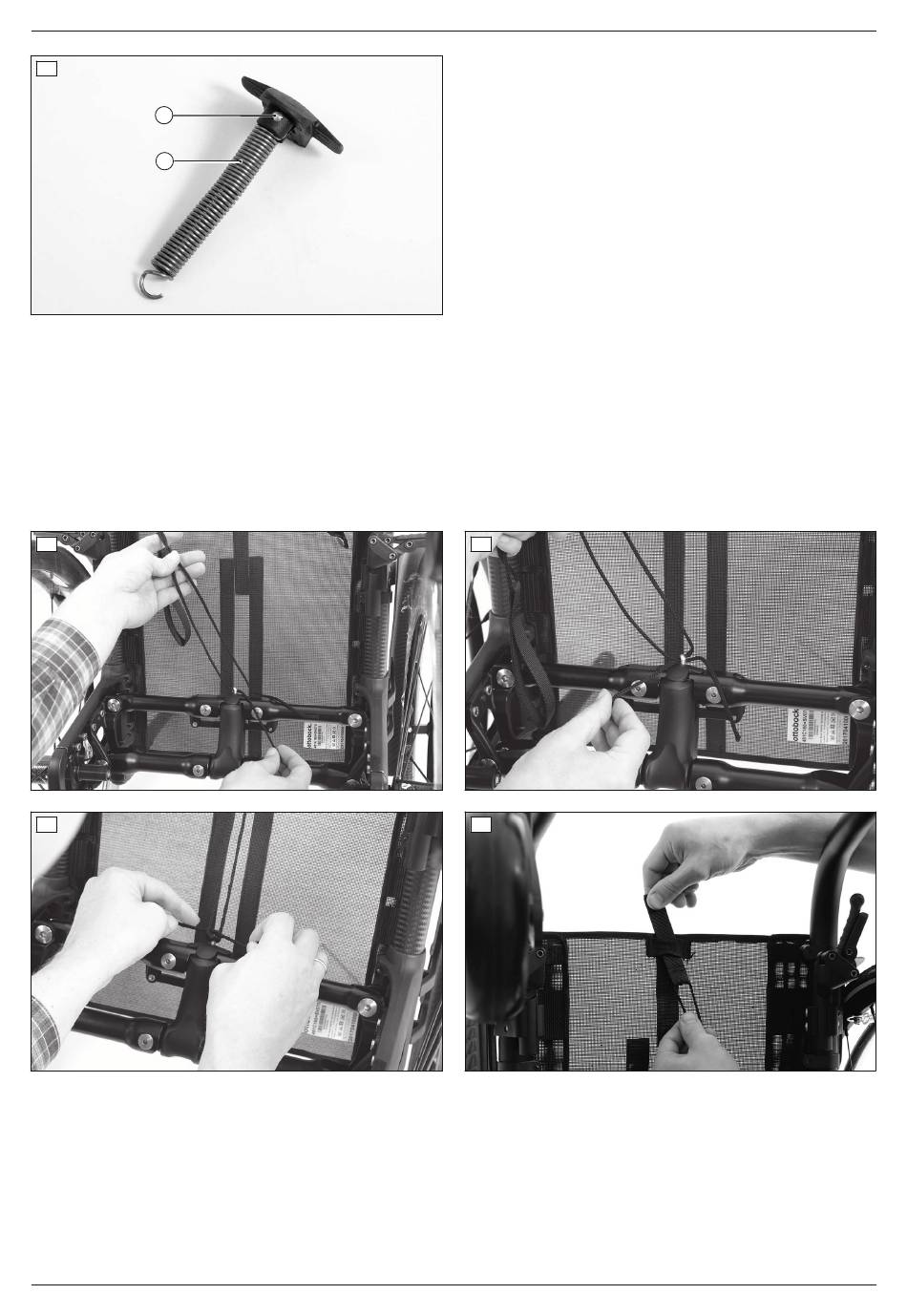

3) Das neue Auslöseseil über Kreuz durch die Öse des Bolzens fädeln (siehe Abb. 9, siehe Abb. 10).
4) Das Auslöseseil mit einem Knoten am Bolzen befestigen (siehe Abb. 11). Dabei die Länge des Auslöseseils so
anlegen, dass das Seil durch die Lasche an der Unterseite der Sitzbespannung gefädelt (siehe Abb. 12) und
auf der Oberseite der Sitzbespannung am Klettverschluss befestigt werden kann.
9
11
3.4.5 Austauschen des Seitenträgers
Voraussetzungen:
>
Die Sitzbespannung ist abgenommen (siehe Seite 15).
Das Rückengelenk ist demontiert (siehe Seite 17).
Das Antriebsrad ist abgenommen (siehe Seite 25).
1) Die Einbauposition des Seitenträgers am Rahmenrohr markieren.
2) Die 4 bzw. 5 Innensechskantschrauben an der Verbindung des Faltmechanismus zum Seitenträger (siehe
Abb. 2, Pos. 1) lösen und entnehmen.
