4) Die Innensechskantschrauben mit 7 Nm festziehen (siehe Abb. 28, Pos. 1).
→ Die Unterschenkellänge muss beidseitig auf die gleiche Höhe eingestellt werden, um ein Verkanten der Fuß
platte und damit eine eventuelle Beschädigung des Faltmechanismus zu vermeiden.

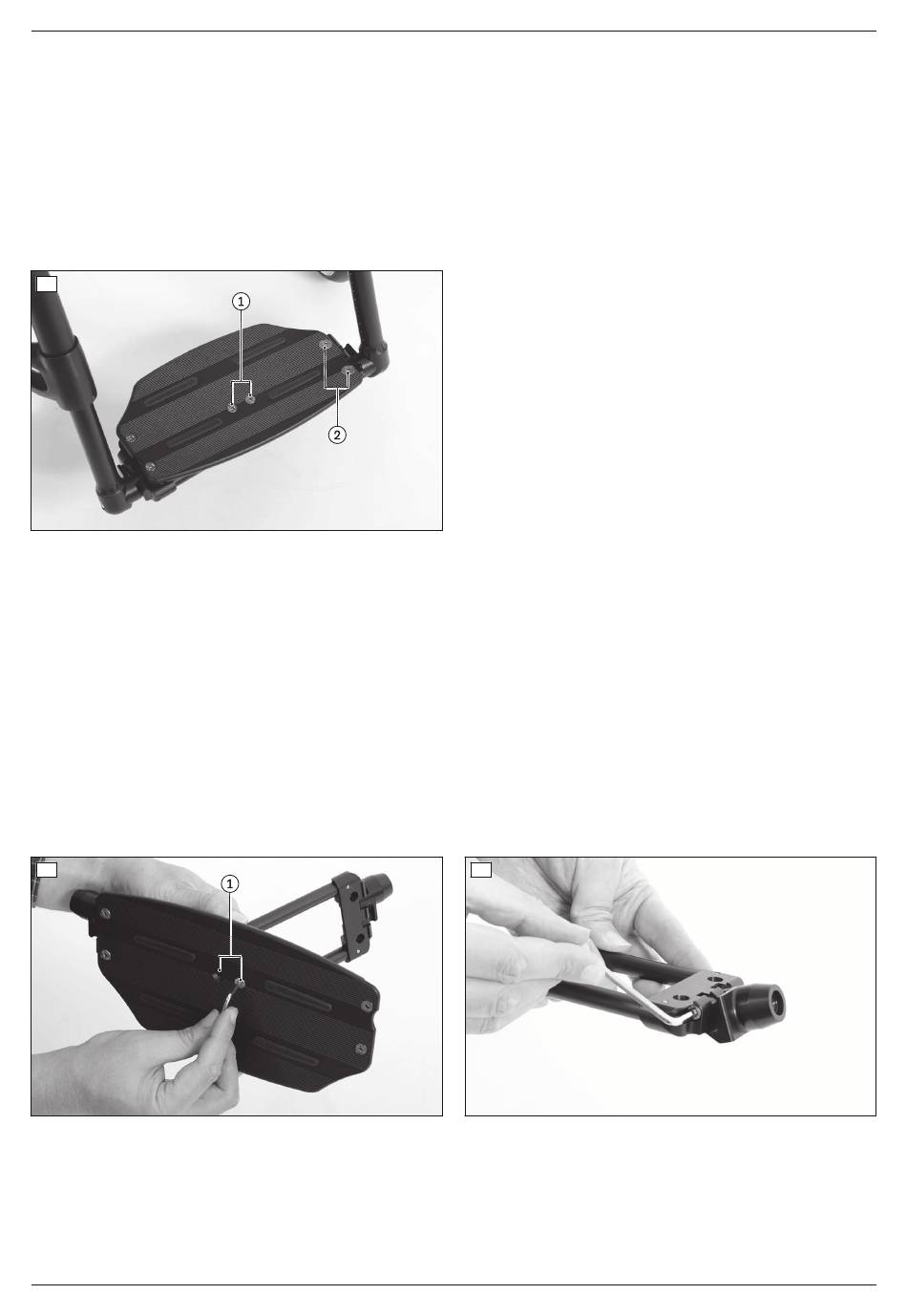

3.5.2 Austauschen der Fußplatte
1) Die 2 Innensechskantschrauben an der Fußplatte lösen und entnehmen (siehe Abb. 23, Pos. 1).
2) Die 2 Innensechskantschrauben an der Fußplatte lösen und entnehmen (siehe Abb. 23, Pos. 2).
3) Die Fußplatte abnehmen und tauschen.
4) Die Fußplatte an der Fußplattenaufnahme mit den Innensechskantschrauben befestigen (siehe Abb. 23, Pos.
1). Die Innensechskantschrauben mit 5 Nm festziehen.
23
3.5.3 Austauschen des Klappmechanismus an der Fußplatte
1) Die Fußplatte samt Fußplattenaufnahme von den Beinstützenrohren abnehmen. Dazu auf beiden Seiten die In
nensechskantschrauben lösen und entnehmen (siehe Abb. 30).
2) Die 2 Innensechskantschrauben in der Mitte der Fußplatte lösen (siehe Abb. 24, Pos. 1) und den Klappmecha
nismus entnehmen.
3) Die Innensechskantschraube an der Fußplattenaufnahme lösen und entnehmen (siehe Abb. 25) und die Auf
nahme abnehmen.
4) Den Klappmechanismus tauschen.
5) Die Fußplattenaufnahme an den Klappmechanismus montieren (siehe Abb. 25).
6) Den Klappmechanismus an die Fußplatte montieren (siehe Abb. 24, Pos. 1), dabei die Schrauben noch nicht
festziehen.
7) Die Fußplatte in die Aufnahme drücken (siehe Abb. 26).
8) Die 2 Innensechskantschrauben in der Mitte der Fußplatte mit 5 Nm festziehen (siehe Abb. 27).
24
Zenit
25
Service-Arbeiten
