Service-Arbeiten

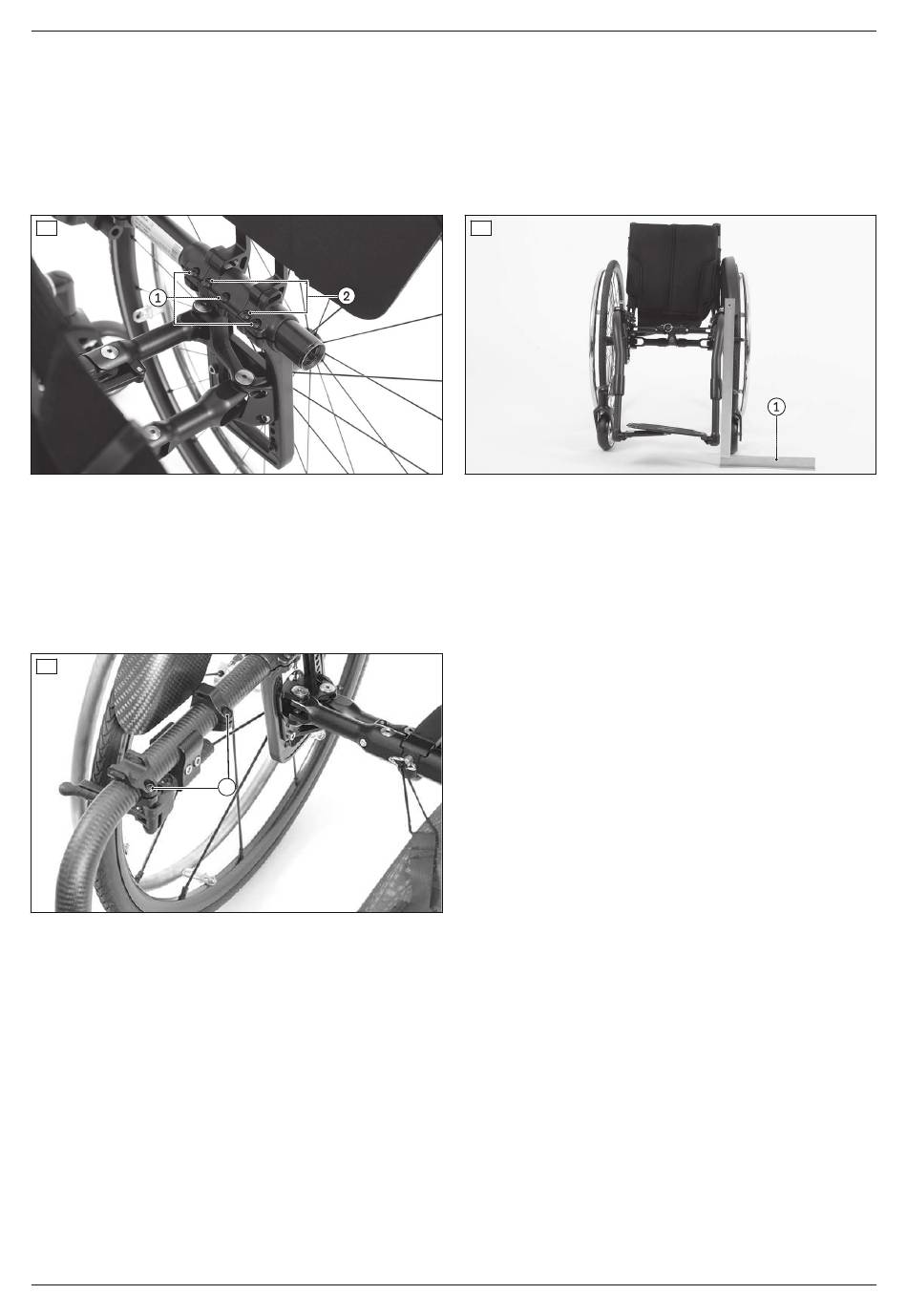

3) Die 2 Innensechskantschrauben an der Seitenteilaufnahme lösen und die Seitenteilaufnahme samt Seitenteil
abnehmen (siehe Abb. 13, Pos. 2).
4) Die 3 Innensechskantschrauben am Seitenträger lösen (siehe Abb. 13, Pos. 1).
5) Den Seitenträger vorsichtig nach hinten herausziehen und tauschen.
6) Die Montage erfolgt in umgekehrter Reihenfolge. Beim Zusammenbau ist darauf zu achten, dass der Rahmen
einen rechten Winkel zum Boden bildet (siehe Abb. 14, Pos. 1). Die Innensechskantschrauben gleichmäßig
mit 8 Nm festziehen.
13

3.4.6 Austauschen der Auflager

Voraussetzung: Die Sitzbespannung ist abgenommen (siehe Seite 15).
>
1) Die Einbauposition der Sitzauflager am Rahmenrohr markieren.
2) Die Innensechskantschrauben der Sitzauflager lösen und entnehmen (siehe Abb. 15, Pos. 1).
3) Die Auflager entnehmen/tauschen.
4) Die Montage erfolgt in umgekehrter Reihenfolge. Die Innensechskantschrauben mit 8 Nm festziehen.
15
3.4.7 Versetzen des Seitenträgers in der Tiefe
1) Beidseitig die Sicherungsschrauben der Sitzbespannung lösen (siehe Abb. 16).
2) Beidseitig die Spannstäbe der Sitzbespannung nach vorne herausziehen (siehe Abb. 17).
3) Die Sitzbespannnung abnehmen (siehe Abb. 18).
4) Beidseitig die 5 Innensechskantschrauben an der Aufnahme des Seitenträgers lösen (siehe Abb. 19 ) und den
Seitenträger nach den Erfordernissen verschieben.
→ Beide Seitenträger müssen um die gleiche Distanz in die gleiche Richtung verschoben werden. Es ist dar­
auf zu achten, dass der Rahmen einen rechten Winkel zum Boden bildet (siehe Abb. 14, Pos. 1).
5) Die Innensechskantschrauben gleichmäßig mit 8 Nm festziehen.
10
1
14
Zenit
