Ein-/Ausgabebau-
gruppe B-I/O-1
6MD63 Handbuch
C53000-G1800-C101-7

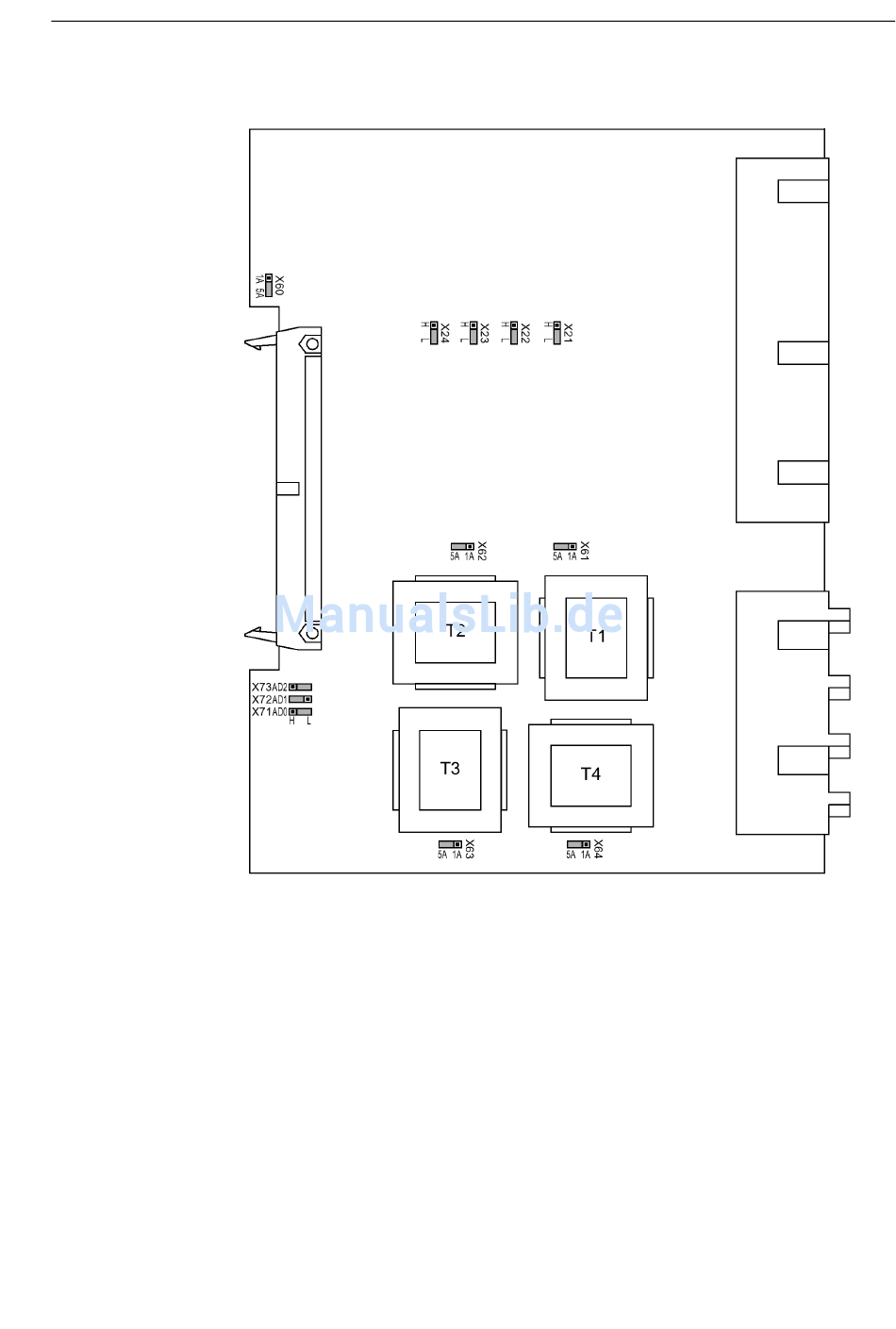

Das Layout der Leiterplatte für die Ein-/Ausgabebaugruppe B–I/O–1 ist im folgenden
Bild dargestellt.
Bild 3-5
Ein—/Ausgabebaugruppe B-I/O-1 mit Darstellung der für die Kontrolle der Ein-
stellungen notwendigen Brücken
Die eingestellten Nennströme der Strom-Eingangsübertrager und die gewählten Steu-
erspannungen der Binäreingaben BE21 bis BE24 werden nach Tabelle 3-7 kontrol-
liert. Die Brücken X60 bis X63 müssen einheitlich für einen Nennstrom eingestellt
sein, d.h. je eine Brücke (X61 bis X63) für jeden der Eingangsübertrager der Leiter-
ströme und zusätzlich die gemeinsame Brücke X60. Brücke X64 legt den Nennstrom
für den Eingang I
fest und kann somit eine von den Leiterströmen abweichende Ein-
E
stellung haben.
3.1 Montage und Anschluss
91
