Vorwort
6

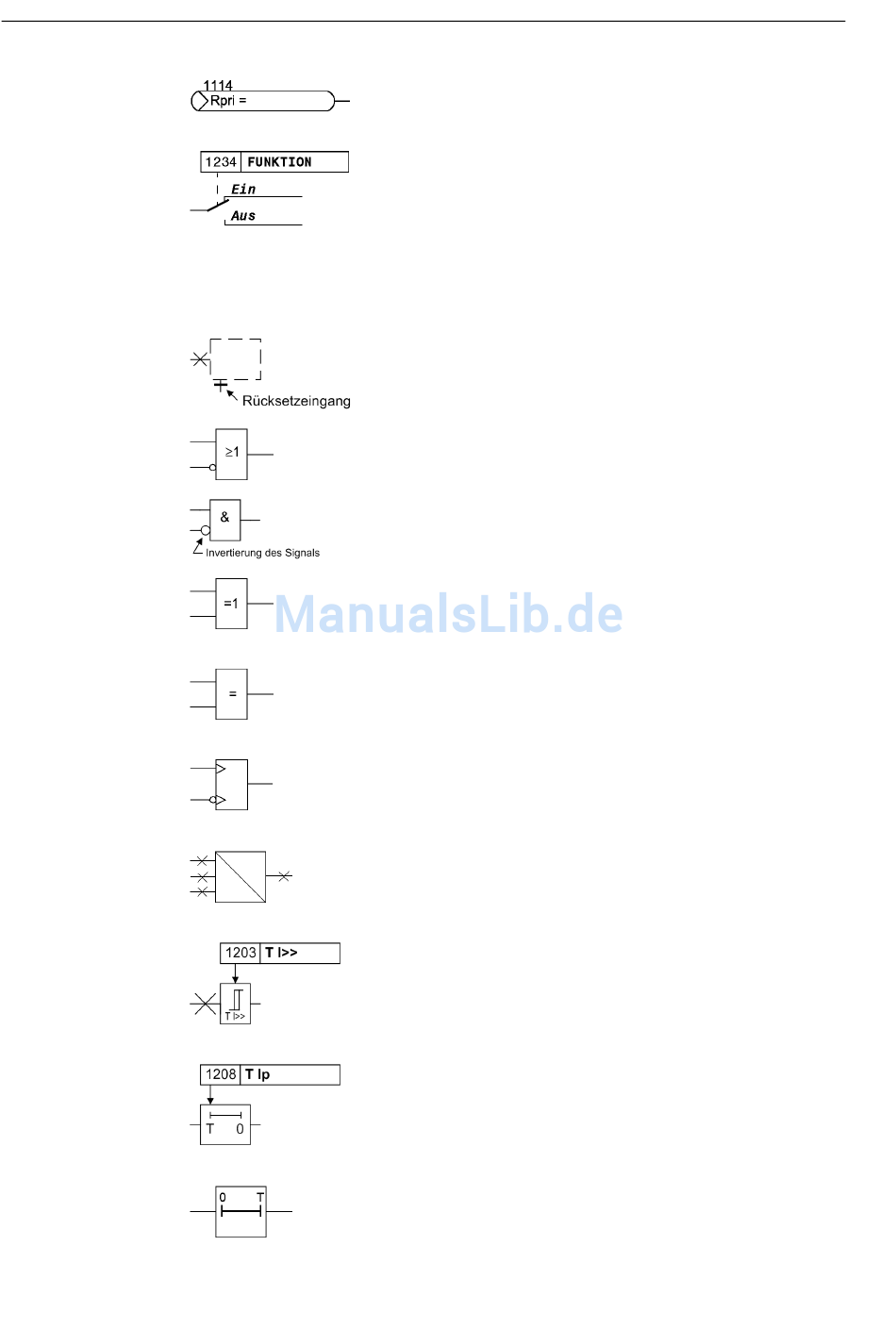

Im Übrigen werden weitgehend die Schaltzeichen gemäß IEC 60617-12 und IEC
60617-13 oder daraus hergeleitete verwendet. Die häufigsten Symbole sind folgende:
als Eingangssignal verwendetes externes binäres
Ausgangssignal mit Nummer (Meldung des Gerätes)
Beispiel eines Parameterschalters FUNKTION mit der
Adresse 1234 und den möglichen Zuständen Ein und
Aus
analoge Eingangsgröße
ODER-Verknüpfung von Eingangsgrößen
UND-Verknüpfung von Eingangsgrößen
Exklusives ODER (Antivalenz): Ausgang aktiv, wenn
nur einer der Eingänge aktiv ist
Koinzidenz: Ausgang aktiv, wenn beide Eingänge
gleichzeitig aktiv oder inaktiv sind
Dynamische Eingangssignale (flankengesteuert) oben
mit positiver, unten mit negativer Flanke
Bildung eines analogen Ausgangssignals aus mehre-
ren analogen Eingangssignalen
Grenzwertstufe mit Parameteradresse und Parame-
ternamen
Zeitglied (Ansprechverzögerung T einstellbar) mit Pa-
rameteradresse und Parameternamen
Zeitglied (Rückfallverzögerung T, nicht einstellbar)
6MD63 Handbuch
C53000-G1800-C101-7
