2.2 Benutzerschnittstelle

Die Eve Single Pro-line DE verfügt über ein Farbdisplay, das den Benutzer anhand von Statusanzeigen über den
Ladevorgang informiert.
2.2.1 Statusanzeigen auf den Eve Single Pro-line DE
Modellen
Allgemeine Informationen zur Ladestation
Die Ladestations-ID: Die Identifizierung erfolgt
1
durch den Wiederverkäufer oder Betreiber des zentralen
Verwaltungssystems. Verwenden Sie diese ID, um
einem Helpdesk mitzuteilen, für welche Ladestation Sie
Unterstützung benötigen.
Datum und Uhrzeit: Diese werden über ein zentrales
2
Verwaltungssystem (automatisch) oder während der
Installation mithilfe der Anwendung Service Installer
festgelegt. Wenn beim Produkt keine Angaben zur aktuellen
Uhrzeit vorliegen, wird dieses Feld ausgeblendet.
Status- und Informationsfenster
Status- und Informationsfenster: Die Ladestation informiert
den Benutzer über den aktuellen Status und gibt dem
Benutzer eine Antwort auf die durchgeführten Aktionen.
The following information is available:
Statusinformationen.
3
Maximale Ladeleistung des Ausgangs.
4
Aktuelle Ladeleistung Richtung angeschlossenes
5
Fahrzeug.
Statusanzeige (siehe Paragraph 2.2.2).
6
Aktuelle Energieaufnahme bei der laufenden
7
Transaktion.
Dauer der laufenden Transaktion.
8
Hinweisfeld
Während einer Ladesitzung wird der öffentliche
9
Schlüssel auf dem Display angezeigt.
An dieser Stelle werden Betriebshinweise angezeigt.
10
Wenn ein Fehler auftritt, werden ein Fehlercode und
eine Anweisung angezeigt (weitere Informationen
finden Sie in Anhang A).
Ein vollständiger Fortschrittsbalken zeigt an, dass
11
die erforderlichen Schritte abgeschlossen sind und der
Ladevorgang beginnt.

2.2.2 Statusanzeigesymbole

Ladekarte akzeptiert,
Kabel angeschlossen
-- kW
-- kW --,-- kWh
--,-- h
Ladevorgang aktiv,
Anzeige der
Ladegeschwindigkeit
Eve Single Pro-line DE manual | Version 1.0 | February 2020
ALFEN
5
akux Imzb fq2u rt7d qoly 7ipe 6ez4 ke2b nevf b3I3

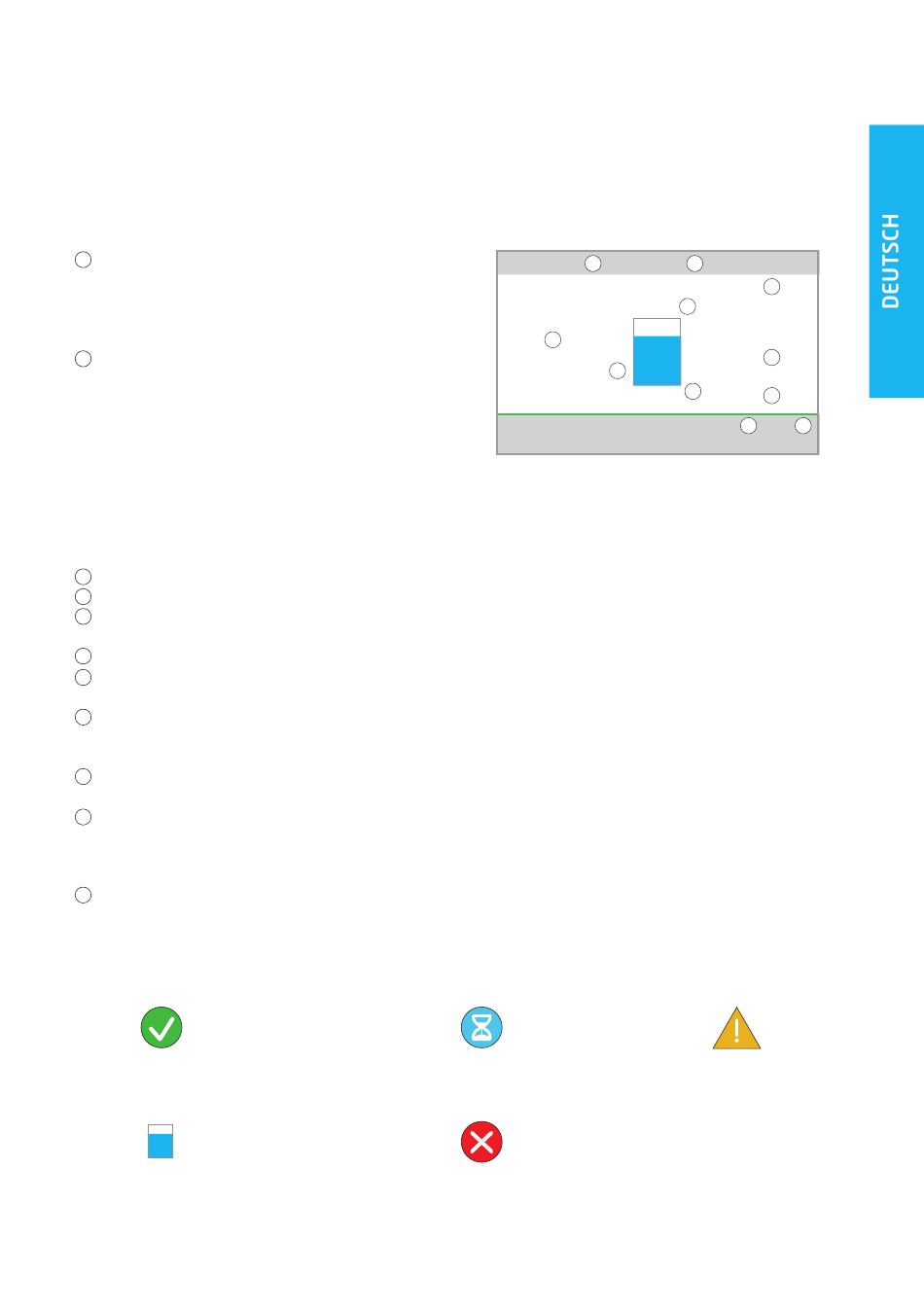

Abbildung 1: Anzeige von Eve Single Pro-line DE beim Laden mit
Steckdose Typ 2
Kommunikation mit
Fahrzeug oder Ladevorgang
abgeschlossen
Fehlermeldung
mit Fehlercode
2. PRODUKT
22-01-2019 12:30
1 2
Fahrzeug wird geladen
22 kW
4
18,1 kW
22,67 kWh
6
8
01:23h
Um Laden zu stoppen
Ladekabel abziehen
Warnung, Benachrichtigung
mit Fehlercode
3
7
9
10 11
