2.2 Benutzerschnittstelle

Die Eve Double Pro-Linie verfügt über ein Farbdisplay, das den Benutzer anhand von Statusanzeigen über den Ladevorgang
informiert.
2.2.1 Statusanzeigen bei Eve Double Pro-Line-
Modellen
Allgemeine Informationen zur Ladestation
Ladestations-ID: Die Identifizierung erfolgt durch
1
den Wiederverkäufer oder Betreiber des zentralen
Verwaltungssystems. Mit dieser ID können Sie
beispielsweise einem Helpdesk mitteilen, für welche
Ladestation Sie Unterstützung benötigen.
Datum und Uhrzeit: Diese werden über ein
2
Wartungssystem (automatisch) eingestellt oder
anderenfalls während der Installation mithilfe der
Service Installer-Anwendung festgelegt. Wenn beim
Produkt keine Angaben zur aktuellen Uhrzeit vorliegen,
wird dieses Feld ausgeblendet.
Status- und Informationsfenster
Die Ladestation informiert den Benutzer über den aktuellen
Status und reagiert auf vom Nutzer vorgenommene
Handlungen. Die folgenden Informationen sind verfügbar:
Statusinformationen.
3
Statusanzeige (Symbole)
4
Aktuelle Ladeleistung Richtung angeschlossenes
5
Fahrzeug.
Maximale Ladeleistung des Ausgangs
6
Aktuelle Energieaufnahme bei der laufenden
7
Transaktion.
Dauer der laufenden Transaktion.
8
Hinweisfeld
An dieser Stelle werden Betriebshinweise angezeigt.
9
Wenn ein Fehler auftritt, werden ein Fehlercode und
eine Anweisung angezeigt (weitere Informationen
finden Sie in Anhang A).
Der Fortschrittsbalken zeigt den Fortschritt des
10
Autorisierungsprozesses an, an dem (der) Benutzer
beteiligt ist. Ein vollständiger Fortschrittsbalken zeigt
an, dass die erforderlichen Schritte abgeschlossen sind
und der Ladevorgang beginnt.

2.2.2 Statusanzeigesymbole

Ladekarte akzeptiert,
Kabel angeschlossen
-- kW
-- kW --,-- kWh
--,-- h
Ladevorgang aktiv, Anzeige
der Ladegeschwindigkeit
Eve Double Pro-line | Version 1.0 | Juni 2020
ALFEN
Ihr Fahrzeug wird geladen ...
4
5
18,1 kW
8
Halten Sie die Ladekarte vor
den Leser, um anzuhalten

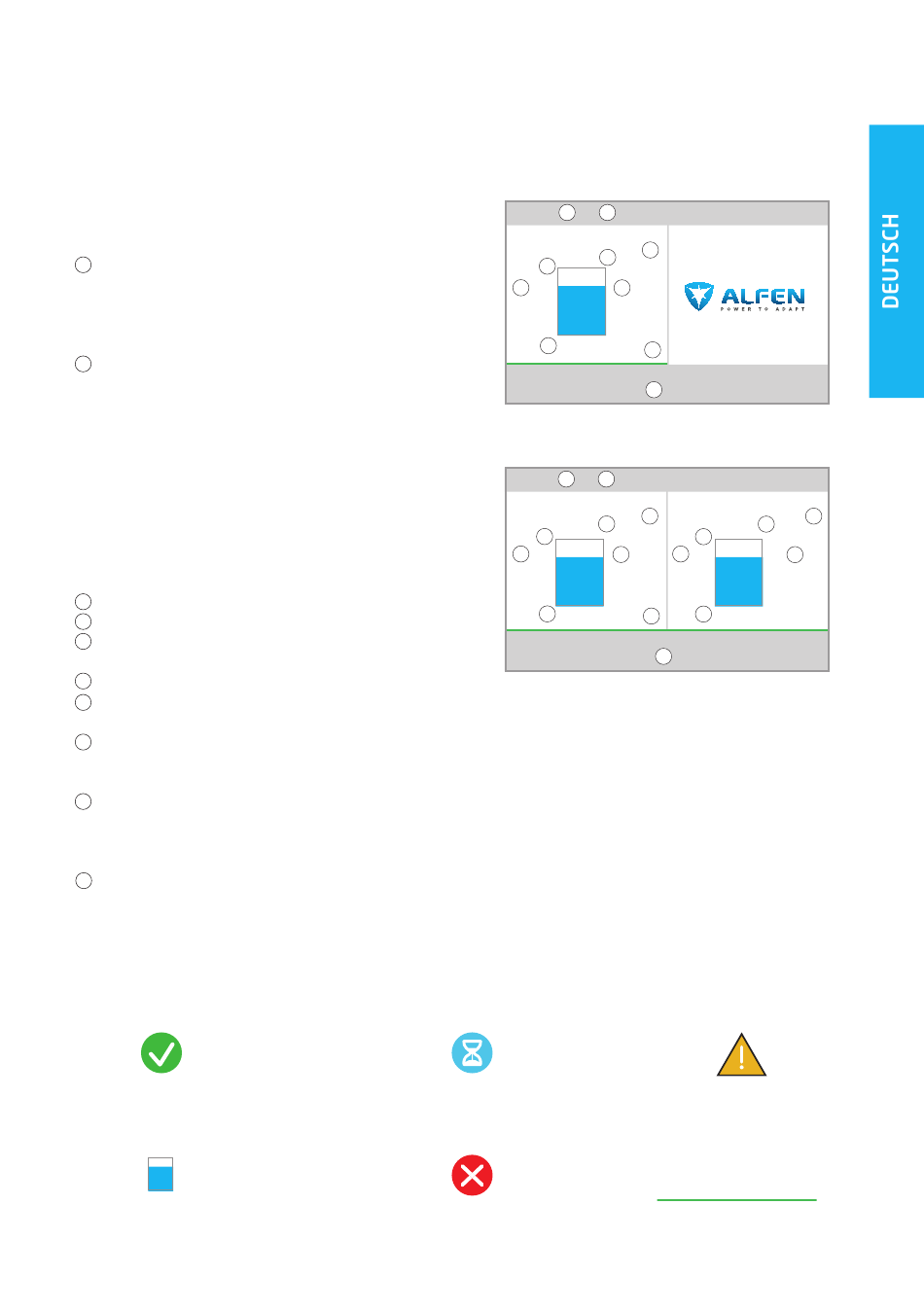

Abbildung 1a: Anzeige von Eve Double Pro-Line während des
Ladevorgangs mit einer Steckdose
ALFEN
Ihr Fahrzeug wird geladen ...
4
5
18,1 kW
8
Halten Sie die Ladekarte vor
den Leser, um anzuhalten
Abbildung 1b: Anzeige von Eve Double Pro-Line während des
Ladevorgangs mit zwei Steckdosen
Kommunikation mit
Fahrzeug oder Ladevorgang
abgeschlossen
Fehlermeldung mit
Fehlercode
2. PRODUKT
22-01-2019 12:30
1 2
3
22 kW
6
7
22,67 kWh
01:23h
10
Halten Sie die Ladekarte vor
9 den Leser, um zu beginnen
22-01-2019 12:30
1 2
Ihr Fahrzeug wird geladen ...
3
22 kW
6 22 kW
4
7 5
22,67 kWh 10.8kW
8
01:23h 00:15 Uhr
10
Halten Sie die Ladekarte vor
den Leser, um anzuhalten
9
Warnung, Benachrichtigung
mit Fehlercode
Fortschrittsanzeige
3
6
7
22,67 kWh
73
