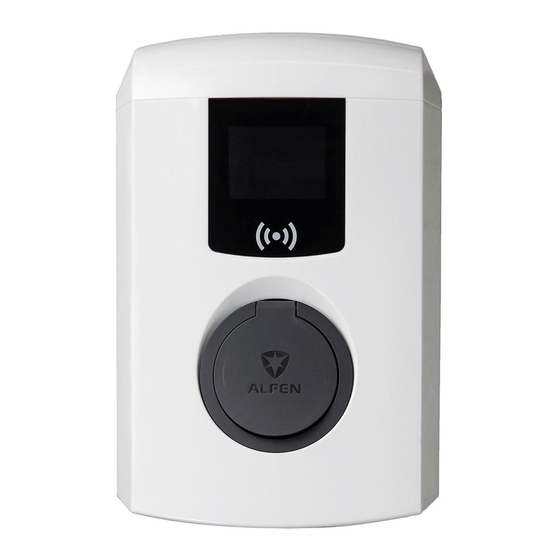

alfen Eve Single Pro-line Installations- Und Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für Eve Single Pro-line:
- Bedienungsanleitung (70 Seiten) ,
- Installationshandbuch (38 Seiten) ,
- Benutzerhandbuch (24 Seiten)
Verwandte Anleitungen für alfen Eve Single Pro-line
Inhaltszusammenfassung für alfen Eve Single Pro-line

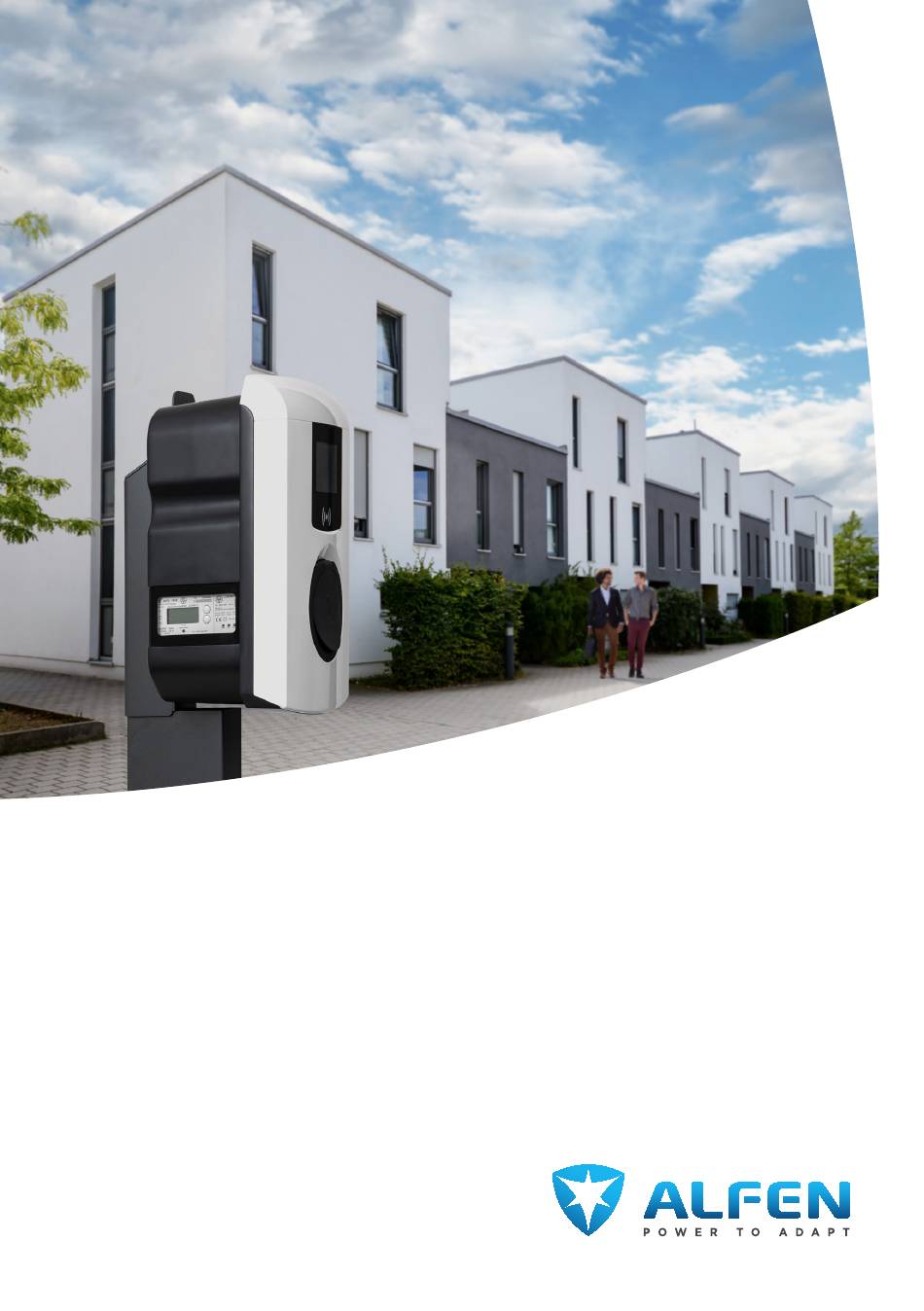

- Seite 1 – Eve Single Pro-line DE I nstallation - User Manual Installations - und Benutzerhandbuch Pro-line DE...
-
Seite 2: Model With Charging Cable/ Modell Mit Ladekabel
EVE SINGLE PRO-LINE DE EXTERIOR VIEW/ AUSSENANSICHT MODEL WITH CHARGING CABLE/ MODEL WITH SOCKET/ MODELL MIT LADEKABEL MODELL MIT STECKDOSE BOTTOM VIEW/ INTERIOR VIEW/ INNENANSICHT UNTERANSICHT... - Seite 3 Wir haben unser Möglichstes getan, um Ihnen ein vollständiges und umfassendes Handbuch zur Verfügung zu stellen. Es kann jedoch gelegentlich zu Aktualisierungen und inhaltlichen Verbesserungen kommen. Die neueste Version steht immer zum Download bereit unter www.alfen.com. Eve Single Pro-line DE Handbuch | Version 2.4 | September 2021...
-
Seite 4: Inhaltsverzeichnis
4.4 Aktivierung von Funktionen mit dem Almere, Niederlande, 3. Februar 2020. Service Installer 5 Konnektivität 5.1 Backend-Managementsysteme 5.2 Herstellung einer Verbindung Ir. M. Roeleveld 5.2.1 Kabellose Verbindung 5.2.2 UTP-(Ethernet-)Anschluss Eve Single Pro-line DE Handbuchl | Version 2.4 | September 2021... -
Seite 5: Sicherheits- Und Betriebshinweise
Das Produkt oder Zubehör wurde ohne unser Wissen der Rechte aus der Patenterteilung oder der Eintragung erweitert oder modifiziert. eines Gebrauchsmusters oder eines Designs, bleiben • Es wurden Ersatzteile verwendet, die nicht von Alfen vorbehalten. Eve Single Pro-line DE Handbuch | Version 2.4 | September 2021... -
Seite 6: Produkt
2. PRODUKT 2.1 Die Ladestation Auf Seite 3 dieses Handbuchs finden Sie die Abbildungen der Produktlinie Eve Single Pro-line DE. Dieses Kapitel beinhaltet weitere Informationen zum Innenleben dieser Ladestationen und den Möglichkeiten der Nutzung zum Laden Ihres Fahrzeugs. Eve Single Pro-line DE (Seite 3) Außenseite... -
Seite 7: Benutzeroberfläche
2. PRODUKT 2.2 Benutzeroberfläche Die Eve Single Pro-line DE verfügt über ein Farbdisplay, das den Benutzer anhand von Statusanzeigen über den Ladevorgang informiert. 2.2.1 Statusanzeigen auf den Eve Single Pro-line DE Modellen Allgemeine Informationen zur Ladestation Die Ladestations-ID: Die Identifizierung erfolgt... -
Seite 8: Betrieb
Statusanzeigen klar anzeigt. Die ersten Schritte können in beliebiger Reihenfolge durchgeführt werden. Beim Erkennen eines Ladekabels oder einer Ladekarte wird auf allen Eve Single Pro-line DE-Produkten das grüne Häkchensymbol angezeigt. Das hellblaue (Cyan) Sanduhrsymbol wird erst angezeigt, wenn eine Verbindung zwischen Fahrzeug und Ladestation hergestellt ist und der Nutzer autorisiert ist. -
Seite 9: Eichrecht
2. PRODUKT 2.4 Eichrecht Die Eve Single Pro-line DE Ladestationen sind Mess- und Eichrechtkonform. Die Ladestationen sind mit Messgeräten ausgestattet, um sicherzustellen, dass die Zählerwerte vom Endbenutzer überprüft und validiert werden können. Gemäß Eichrecht muss der Betreiber zum Zeitpunkt der Rechnungsstellung den korrekten Wert auf dem Energiezähler angeben. -
Seite 10: Zugangskontrolle Für Lokale Autorisierung (Rfid)
2. PRODUKT 2.5 Zugangskontrolle für lokale Autorisierung (RFID) Um den lokalen Benutzerzugriff auf eine Alfen Eve Single Pro-line DE-Ladestation zu steuern, müssen Sie einen RFID-Pass als 'Hauptkarte' installieren. Mit dieser Hauptkarte können Sie dann festlegen, wer Ihre Ladestation nutzen darf. -
Seite 11: Technische Spezifikationen
OCPP 1.5 (JSON), OCPP 1.6 (JSON), OCPP 2.0.1 (SJON) OCPP Unterstützte Protokolle RJ45 TCP/IP DSMR 4.0–4.2 und SMR5.0 (P1-Anschluss) Unterstützte Protokolle RJ11 E/A zur Unterstützung des externen Relais Modbus (Master/Slave) TCP/IP Eve Single Pro-line DE Handbuch | Version 2.4 | September 2021... -
Seite 12: Kommunikationssicherheit
RJ11 (aktiver Lastausgleich) ACHTUNG! Eve Single Pro-line DE-Ladestationen von Alfen sind mit einem 6 mA DC-Fehlerstromsensor ausgestattet, der den vorhan- denen Fehlerstromschutzschalter vor Gleichfehlerströmen schützt. Mit dem DC-Fehlerstromsensor wird vermieden, dass Fehlerstromschutzschalter des Typs A gefährliche Fehlerströme nicht erkennen. Die Ladestation reagiert frühzeitig auf gefährliche Situationen (6mA vs 30mA). -
Seite 13: Verfügbarer Speicherplatz
Dauerbetrieb bei voller Leistung Falls das Produkt direkter Sonneneinstrahlung ausgesetzt nicht garantiert werden. wird, kann es vorkommen, dass die automatische Temperaturregelung unterhalb der angegebenen maximalen Umgebungstemperatur aktiviert wird. Eve Single Pro-line DE Handbuch | Version 2.4 | September 2021... -
Seite 14: Gehäuse
PE-N Nennfrequenz 50 Hz Erdung TN-System: PE-Kabel TT-System: bauseits installierte Erdungselektrode, < 100 Ohm Erdungswiderstand IT-System: Verbunden mit einer gemeinsamen Referenz (gemeinsame Erde) mit anderen Metallteilen Verbindungsmethode Dauerhaft verbunden Eve Single Pro-line DE Handbuchl | Version 2.4 | September 2021... -
Seite 15: Externer Schutz Gemäß Ev/Z.e.-Ready
Stand Alone, ICU Connect*, diverse andere Optionen* Kommunikation über* GPRS, UTP/LAN, Autodetect * Die Einstellungen können mit zusätzlichen Kosten verbunden sein. Die Standardeinstellungen werden immer an erster Stelle angegeben. Eve Single Pro-line DE Handbuch | Version 2.4 | September 2021... -
Seite 16: Zubehör
Abmessungen (H x B x T) 598 x 204 x 300 Gewicht 7.8 kg Verpackung (L x B x T) 50 x 295 x 620 Zusätzliche RFID-Karte Art. 203120010-ICU Eve Single Pro-line DE Handbuchl | Version 2.4 | September 2021... -
Seite 17: Lieferumfang
3. MONTAGE UND ANSCHLUSS Lieferumfang Die Verpackung der Ladestation enthält Folgendes: Alfen Eve Single Pro-line DE, Installationsanleitung, Rahmen zur Wandmontage, Installationsmaterial und RFID- Ladekarten (je nach gewählter Option) Eve Single Pro-line DE Rahmen für Dieses Handbuch Schnell- M25 x 1.5... -
Seite 18: Installieren Und Anschließen
Höhe zwischen 1 m und 1,5 m über dem Boden befinden. len Untergrund verfügen. • Maximale Luftfeuchtigkeit 95 %. • Umgebungstemperatur -25 °C bis 40 °C. • Temperaturunterschied innerhalb von 24 Stunden < 35 °C. Eve Single Pro-line DE Handbuchl | Version 2.4 | September 2021... -
Seite 19: Vorbereitung Vor Der Installation
Überprüfen Sie, ob alle aufgeführten Teile verfügbar sind. • Verwenden Sie zum Ablegen eine kratzfreie Unterlage, um Schäden an der Ladestation zu vermeiden. HINWEIS Tipp: Verwenden Sie die Verpackung. Abbildung 5: Wandmontage Eve Single Pro-line DE Handbuch | Version 2.4 | September 2021... -
Seite 20: Elektrische Installation
Platzieren Sie die Eve Single über die Gewindeenden der Montagesäule. Die Ladestation wird zwar sofort durch die Säule gestützt, aber halten Sie sie dennoch gut fest, um ein Herabfallen und Beschädigungen zu Eve Single Pro-line DE Handbuchl | Version 2.4 | September 2021... -
Seite 21: Sicherheitshinweise Für Die Inbetriebnahme
Smart Charge konfiguriert? Falls ja, überprüfen Sie die Einstellungen mit der Anwendung Service Installer, um sie optimal für die lokale Situation zu konfigurieren. Weitere Informationen finden Sie in Anhang B. Eve Single Pro-line DE Handbuch | Version 2.4 | September 2021... -
Seite 22: Verwendung Des Service Installers
Über die Anwendung Service Installer; wechseln Sie über Allgemeine Einstellungen zu „Localisation“ (Lokalisierung). Hier können Sie die Spracheinstellungen anpassen. Über ein verbundenes Backend-Managementsystem; wechseln Sie auf der Backend-Managementsystem-Plattform in den Bereich, in dem sich die Spracheinstellungen befinden. Jede Alfen-Ladestation bietet das Konfigurationselement „Sprache“ an. 4.4 Aktivierung von Funktionen mit dem Alfen-Ladestationen bieten die einzigartige Möglichkeit der... -
Seite 23: Konnektivität
Backend-Managementsystem auswählen, müssen ws://icuconnect.nl:9090 Sie möglicherweise die SIM-Karte selbst installieren. wss://icuconnect.nl:9089 (TLS) In Abbildung 8 ist die Position des SIM-Kartenhalters wss://icuconnect.nl:9088 (TLS + client certificates) dargestellt. Eve Single Pro-line DE Handbuch | Version 2.4 | September 2021... -
Seite 24: Registrierung Ihres Icu Ez-Benutzerkontos
Mit diesen Anmeldedaten können Sie sich auf der Website www.alfen.com/de/anmelden anmelden. Nachdem Sie sich bei ICU EZ angemeldet haben, können Sie gleich auf Ihren Ladepunkt zugreifen und seinen Status direkt einsehen. Eve Single Pro-line DE Handbuchl | Version 2.4 | September 2021... -
Seite 25: Anhang A: Fehlercodes Und Problembehebung
ANHANG A: FEHLERCODES UND PROBLEMBEHEBUNG In diesem Anhang finden Sie eine Beschreibung der Fehlercodes, die von der Eve Single Pro-line DE-Ladestation generiert werden können, und Hinweise dazu. Wenn Sie keine funktionierende Lösung finden, wenden Sie sich an den Verkäufer der Ladestation oder an den Alfen-Support. - Seite 26 Ihres Ladestations- anbieters. Erwartet • Umgebungstem- peratur. Der Ladevorgang wurde Allgemeiner Fehler. Wenden Sie sich an die Serviceabteilung noch nicht gestartet. Ihres Ladestationsanbieters. Schließen Sie das Kabel erneut an. Eve Single Pro-line DE Handbuchl | Version 2.4 | September 2021...
- Seite 27 Bereichs Kabel Probleme Überprüfen Sie das gemäß IEC-Norm) mit anderen Ladekabel Ladestationen. Alle Kabel. Wenden Sie Keine Probleme sich an die mit anderen Serviceabteilung Ladestationen. Ihres Lade- stationsanbieters. Eve Single Pro-line DE Handbuch | Version 2.4 | September 2021...
-
Seite 28: Anhang B: Standardauswahl Für Optionale Werkseitige Einstellungen
• Sicherer Lastausgleichsstrom/Load Balancing Safe Current (A): Der Wert der Leistung, die für die Ladestation (oder Ladegruppe) verfügbar bleibt, wenn die Verbindung zwischen Ener- giezähler und Ladestation unterbrochen wird. Eve Single Pro-line DE Handbuchl | Version 2.4 | September 2021... -
Seite 29: Werkseinstellungen
Standardeinstellung 6.0 A falls bei einer Ladestation die Verbindung zu den anderen Ladestationen unterbrochen ist. Für diese Eigenschaft findet eine automatische Synchronisation zwischen den Ladestationen in einem SCN statt. Eve Single Pro-line DE Handbuch | Version 2.4 | September 2021... - Seite 30 Ladestationen die Verbindung zu den anderen Stationen verlieren. Die Gesamtzahl der aktiven Ladestationen darf den SCN- TotalSafeCurrent nicht überschreiten. Für diese Eigenschaft findet eine automatische Synchronisation zwischen den Ladestationen in einem SCN statt. Eve Single Pro-line DE Handbuchl | Version 2.4 | September 2021...
- Seite 31 SIGNED32 B.2 Smart Charging Network Das Smart Charging Network (SCN) ist eine intelligente Ladefunktion, die bewirkt, dass die angeschlossenen Alfen-Ladesta- tionen eine Ladegruppe bilden. In diesem Fall wird für jeden verwendeten Ausgang ermittelt, wie schnell unter Berücksichti- gung der Gesamtlast geladen werden darf. Zu diesem Zweck tauschen alle angeschlossenen Ladestationen untereinander Daten über die aktuelle Gesamtladeleistung aller Verbraucher aus.
- Seite 32 Einsatz eines DHCP-Servers ist möglich. • Ohne DHCP-Server erhalten die Ladestationen eine IP-Adresse über Auto-IP. • Alle Ladestationen werden vom selben Punkt aus ges- peist, es gibt kein Stromnetz mit verschiedenen Ebenen. Eve Single Pro-line DE Handbuchl | Version 2.4 | September 2021...
- Seite 33 Falls die Funktion im Lieferumfang enthalten ist. Die Ladestation ist nicht Teil des SCN, wenn Sie diese Funktion nicht erworben haben. Nachdem Sie eine Bestätigung für den Erwerb dieser Funktionalität von Alfen erhalten haben, können Sie die neue Funktionalität über die Anwendung Service Installer herunterladen.
-
Seite 34: Bedienung
Hold the charge card in front of the Hold the charge card in front of the Plug in charge cable Please wait Enjoy your ride! reader to start reader to stop Eve Single Pro-line DE Handbuchl | Version 2.4 | September 2021... - Seite 35 "Autorisierung" auf "Aktiviert" gesetzt werden. Der Service Installer ist in folgende Kategorien unterteilt: Abbildung 12: Service installer Registerkarte Allgemein/ Abbildung 13: Service installer Registerkarte Autorisierung mit Giro-e Giro-e Kartenzahlung. Kontrollkästchen. Eve Single Pro-line DE Handbuch | Version 2.4 | September 2021...
-
Seite 36: Elektro- Und Elektronikgeräte-Abfall (Weee)
Umweltauswirkungen im Zusammenhang mit der Entsorgung von Elektro- und Elektronikaltgeräten zu verringern und die Möglichkeiten für die Wiederverwendung, das Recycling und die Verwertung von Elektro- und Elektronikaltgeräten zu erhöhen. Eve Single Pro-line DE Handbuchl | Version 2.4 | September 2021... -
Seite 37: Alfen Icu B.v
Contact Contact – – Alfen ICU B.V. Alfen ICU B.V. Hefbrugweg 28 Hefbrugweg 28 1332 AP Almere 1332 AP Almere The Netherlands The Netherlands P.O. Box 1042 P.O. box 1042 1300 BA Almere 1300 BA Almere The Netherlands The Netherlands Tel.
