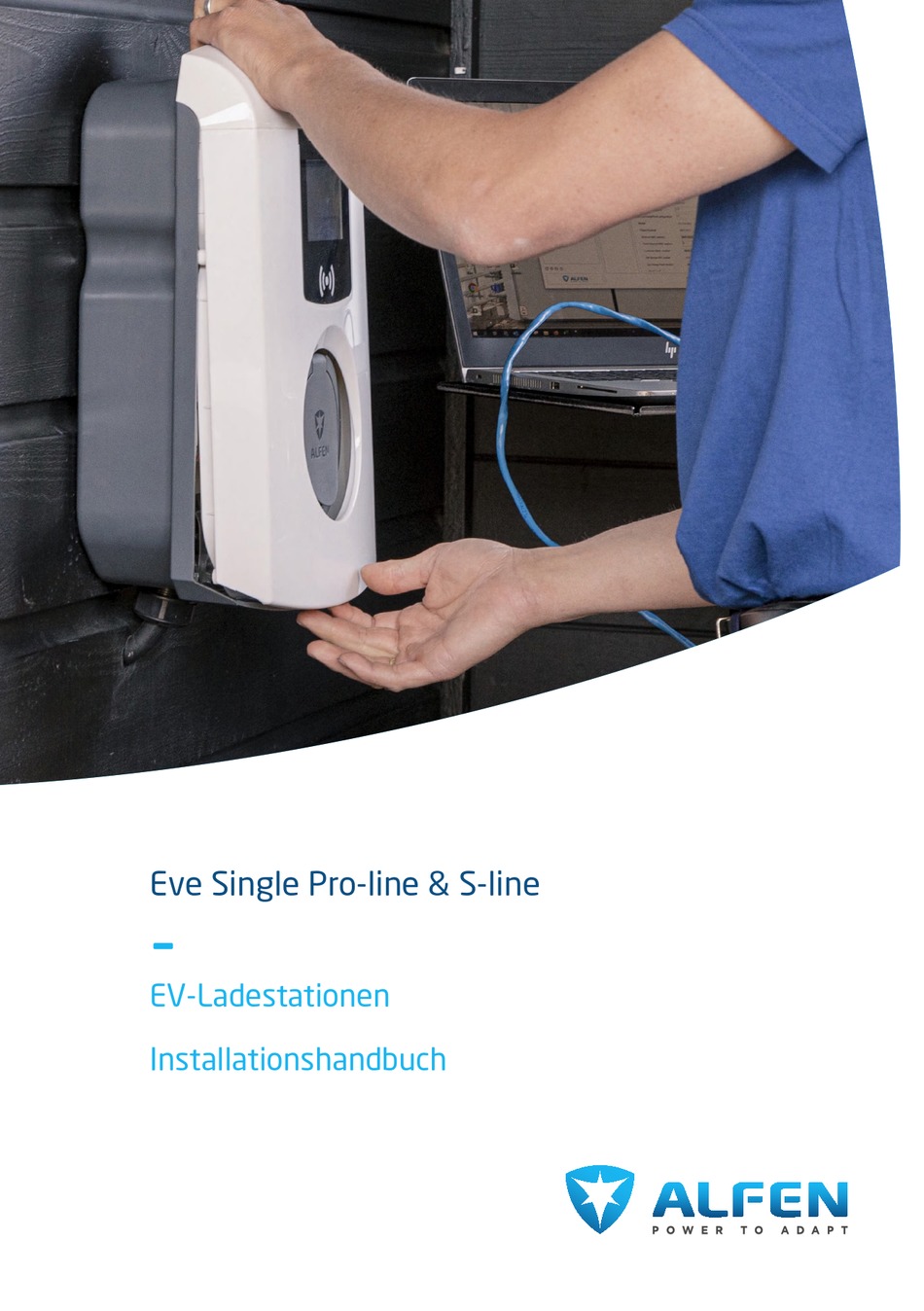

- Seite 1 Eve Single Pro-line & S-line EV-Ladestationen Installationshandbuch...
- Seite 3 Kabellose Verbindung 5.4.2 Kabelgebundene Netzwerkverbindung 5.4.3 Backoffice-Managementsysteme Wartung Gehäusereinigungsverfahren Bildschirmreinigungsverfahren Entsorgung Außerbetriebnahme und Rückgabe Elektro- und Elektronik-Altgeräte (WEEE) Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 5 • Fehlfunktion eines (Open Charge Point Protocol) Installations- und Bedienungsanweisungen erhalten Backoffice. und gelesen haben • Beschädigung des Elektrofahrzeugs. Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 6 Mod- Die Ladestation Eve Single verwendet zum Zeitpunkt des ellen, technischen Schreibens die Firmware-Version 7.0.4. Merkmalen und Ausstattungen. Datenblatt Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 7 Die angegebene Ladeleistung gilt ausschließlich für die Ladestation selbst, die tatsächliche Leistung ist abhängig vom Fahrzeug und der Stromversorgung. Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 8 Ein Symbol mit Nummer zeigt die Die Nummer entspricht der Nummer innerhalb des im innerhalb dieses Arbeitsschritts entsprechenden Kapitel beschriebenen Arbeitsschrittes auszuführende Aufgabe an Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 9 Aufgabe erforderlich sind Die Symbole in hellblauer Farbe sind Teil des Lieferum- fangs von Alfen. Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 10 M32x1,5 Torx T20 Schrauben- schlüssel Pro-line Optionale Kabelverschraubung M25x1,5 RS-485-Anschluss ein- Torxschraube M4x8 mm schließlich TIC Protokol- lverbindungen M4x12 Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 11 Endnutzer) Kontermutter 2.2 Externe Produktübersicht, Legende Die Angaben in dieser Tabelle beziehen sich auf Abbildung B. Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 12 Klemmleisten für das fest installierte Ladek- abel Schrauben für die Wandhalterung mit Er- dungsanschluss RS-485-Stecker RJ-45-Stecker SIM-Kartenhalter RJ-11-Stecker Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 13 Luftfeuchtigkeit über 95 % dürfen keine VORSICHT Installationsarbeiten durchgeführt werden. Beschädigungsgefahr. Die Verwendung von Adaptern oder Konvertierungsadaptern ist nicht zulässig. Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 14 1-phasig 7,4 kW-Ladung, 32 A pro Phase: 3 x 6 mm Optionen zu erhalten. • 3-phasig 22 kW-Ladung, 32 A pro Phase: 5 x 6 mm Kurzschlussschutz: Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 15 Anschluss an LAN über den RJ-45-Anschuss RJ-11 • Anschluss an den intelligenten Zähler über den RJ-11- Anschluss (nur Belgien und die Niederlande) Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 16 Markieren Sie die Ober- und Unterkante der Ladestation mit einem Bleistift und einer Wasserwaage. 10mm 10mm 300 mm 300 mm 10mm 300 mm Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 17 HINWEIS Um Schäden zu vermeiden, legen Sie die Ladestation nicht auf eine raue Oberfläche. Tipp: Verwenden Sie die Verpackung. Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 18 Stellen Sie sicher, dass die Hilfsrahmendichtung in ihrer korrekten Position bleibt und gleichmäßig aus der Nut herausragt. ¼’’ T20 ¼’’ T20 Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 19 Markieren Sie die Bohrlöcher und entfernen Sie den Rahmen. Bohren Sie die markierten Löcher mit einem 8x50-mm-Bohrer. 8 mm Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 20 Montieren Sie den Rahmen für die Wandmontage. Verwenden Sie die mitgelieferten Dübel und 5x50-mm-Schrauben. 10mm 10mm 5x50 mm 8 mm 8 mm 10mm 5x50 mm Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 21 Datenkabel 50 mm unter der Wandmontage, Stromkabel 100 mm unter der Wandmontage. Bohren Sie die Löcher. 10mm 10mm 50 mm 10mm 50 mm Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 22 Führen Sie das Stromversorgungskabel und das/die Datenkabel ca. 500 mm durch die Löcher. Entmanteln Sie das Netzkabel auf einer Länge von ca. 250 mm. 250 mm 500 mm Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 23 Lösen Sie die Kabelverschraubung und schrauben Sie sie an der Unterseite der Ladestation fest. Schneiden Sie die Datenkabeltülle auf die Größe des Durchmessers des Datenkabels zu. 10mm 10mm 10mm Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 24 Verwenden Sie nur eine Kontermutter zum Sichern der Kabelverschraubungen. Von der Verwendung irgendwelcher anderer Nicht-Standardmaterialien zum Verschließen oder Füllen der Lücke wird abgeraten. 10mm 10mm RJ-45 RJ-45 RJ-11 RJ-11 º 10mm Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 25 Befestigen Sie das Erdungskabel am unteren rechten Gewindeende des Wandrahmens. Unterlegscheibe und M8- Mutter verwenden. Die mechanische Installation ist abgeschlossen. Die Ladestation ist nun für die elektrische Installation bereit. Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 26 Schließen Sie das Netzkabel an die Klemmleiste an, je nach der in der Abbildung gezeigten Produktvariante 3-phasig oder 1-phasig. L1 L2 L3 Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 27 RS-485-Anschluss. Stellen Sie sicher, dass sich die Isolierung des Kabels auch im Stecker befindet. 10mm 10mm RJ-45 RS-485 RJ-11 RS-485 10mm Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 28 Verwenden Sie nur eine Kontermutter zum Sichern der Kabelverschraubungen. Von der Verwendung irgendwelcher anderer Nicht-Standardmaterialien zum Verschließen oder Füllen der Lücke wird abgeraten. 10mm Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 29 Schließen Sie den Steuerstromanschluss (CP) an. Schließen Sie das Schutzleiterkabel (PE) an die Klemme an. 10mm 10mm L1 L2 L3 10mm PE CP Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 30 Falls zutreffend, bringen Sie den transparenten Hilfsrahmen wieder an. Modelle mit Display: Schließen Sie den Stecker des Displays an. ¼’’ T20 ¼’’ T20 Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 31 Schrauben Sie die Frontabdeckung mit dem Torx T20-Schlüssel wieder auf die Ladestation. Verwenden Sie dafür alle sechs Schrauben. ¼’’ T20 ¼’’ T20 Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 32 3. INSTALLATION UND ANSCHLUSS Die Elektroinstallation ist abgeschlossen. Die Ladestation ist bereit für die Inbetriebnahme. Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 33 Die Ladestation ist nun bereit zum Testen. 4.3 Steckdose(n) testen Stecken Sie das Testladekabel oder Ladekabel in die Steckdose. Fest drücken. Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 34 Fordern Sie ein Konto unter dieser E-Mail-Adresse an: Die Netzwerkverbindung ist nun hergestellt. Über die ace.aftersales@alfen.com. MyEve App können Sie die Einstellungen konfigurieren. Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 35 MyEve App oder den ACE Service Installer können Sie die Einstellungen konfigurieren Nach Abschluss der Konfiguration übergeben Sie dem Endbenutzer die Karte mit den Kennwortinformationen (Wiederherstellung). Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 36 Verwenden Sie ein saubere, weiche Bürste. Bürsten Sie von oben nach unten. Wenden Sie nur minimale Kraft an. Vermeiden Sie kreisende Bewegungen. Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 37 über Sammelsysteme, bei denen Anwohner Elektro- und Elektronik-Altgeräte in einem Re- cyclingzentrum oder an anderen Sammelstellen abgeben können. Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU...
- Seite 38 Kontakt Alfen ICU B.V. Hefbrugweg 79 1332 AM Almere Niederlande Postfach 1042 1300 BA Almere Niederlande Alfen Wissensbasis: knowledge.alfen.com Alfen Serviceportal: aftersales.alfen.com Tel. Service: +31 (0) 36 54 93 402 Website: alfen.com ...
