Eve Single Pro-line & S-line
-
EV-Ladestationen
Installationshandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für alfen Eve Single Pro-line

Inhaltszusammenfassung für alfen Eve Single Pro-line

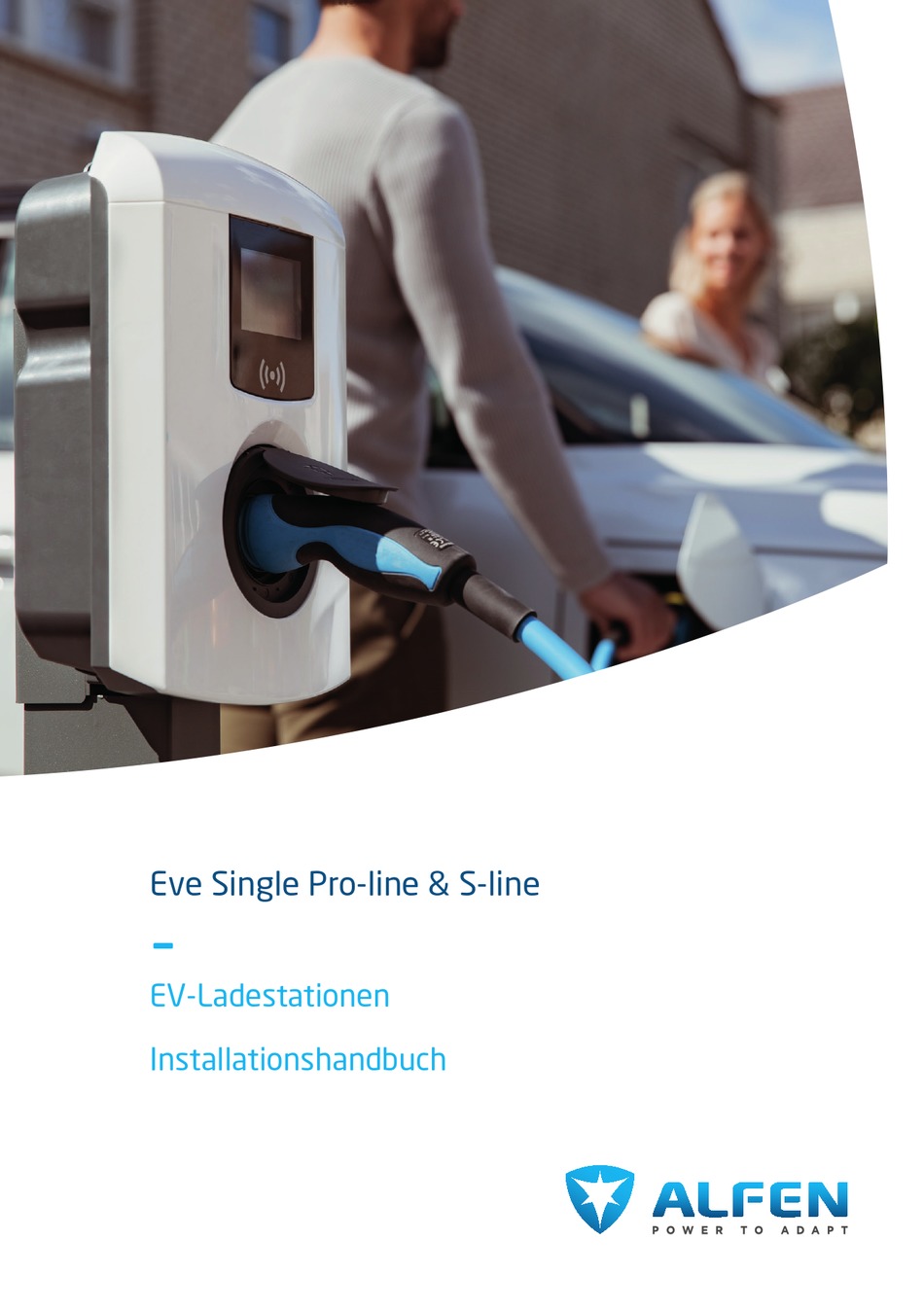

  • Seite 1   Eve Single Pro-line & S-line EV-Ladestationen Installationshandbuch...

  • Seite 3: Inhaltsverzeichnis

    Drahtlose Verbindung 5.3.2 Anschluss an ein kabelgebundenes Netzwerk 5.3.3 Backoffice- Management-Systeme Entsorgung Außerbetriebnahme und Rückführung   Elektro- und Elektronik-Altgeräte (WEEE) Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...

  • Seite 5: Sicherheits- Und Betriebshinweise

    Änderungen) werden. Befolgen Sie diese Anleitung, um die Ladestation korrekt zu installieren und in Betrieb zu nehmen. Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...

  • Seite 6: Software Und Ergänzende Dokumentation

    Kontaktdaten für Ihre Anfrage. Ansprechpartner Unter den folgenden Links erhalten Sie detaillierte Informationen zu den Eve Single S-Line und Pro-Line- Ladestationen. Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...

  • Seite 7: Urheberrechte

    301 511 V12.5.1 - GPRS HINWEIS Die EU-Konformitätserklärung kann von Alfen angefordert werden. Bitte beachten Sie die Kontaktdaten auf der Rückseite des Handbuchs. Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...

  • Seite 8: Über Dieses Dokument

    Ecke zeigt den Montage-Arbeitsschritt an. Lieferumfang Montage Elektrische Installation Zusätzliches Installationsverfahren für Modell mit fest installiertem Ladekabel Abschluss der Installation Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...
  • Seite 9 Ecke zeigen die gung zu stellen Werkzeuge an, die für diese Aufgabe erforderlich sind Hellblau Teil des Alfen Lieferum- fangs   Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...

  • Seite 10: Produktübersicht

    M25x1,5 Torx T20 Schrauben- schlüssel Pro-Line Kabeldurch- führung M32x1,5 Distanzring für Kabelver- Pro-Line Optionale schraubung M32-M25 Kabeldurchführung M25x1,5 Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...

  • Seite 11: Legende Externe Produktübersicht

    Kunden) Unterlegscheibe M8 Kontermutter 2.2 Legende Externe Produktübersicht Die Angaben in dieser Tabelle beziehen sich auf Abbildung Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...

  • Seite 12: Interne Legende Produktübersicht

    Pro-Line-Modell (mit Display) oder S-Line- Modell (mit LED) Identifikationsetikett 2.3 Interne Legende Produktübersicht Die Angaben in dieser Tabelle beziehen sich auf Abbildung Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...
  • Seite 13 Schrauben für die Wandhalterung mit Er- dungsanschluss RJ-45-Stecker RJ-11-Stecker Klemmleisten für die Stromversorgung Klemmleisten für das fest installierte Ladek- abel RS-485-Stecker   SIM-Kartenhalter Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...

  • Seite 14: Montage Und Anschluss

    Montagearbeiten dürfen nicht bei Regen oder bei einer Gefahr von Schäden. Die Verwendung von Adaptern oder Luftfeuchtigkeit von über 95% durchgeführt werden. Konvertierungsadaptern ist nicht zulässig. Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...

  • Seite 15: Montage- Und Installationsanforderungen

    Modellbezeichnung der Ladestation Kurzschlussschutz: angegeben ist. • Laden Sie den Smart Charging-Installationsleitfaden auf knowledge.alfen.com herunter, um detaillierte Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...

  • Seite 16: Installationswerkzeuge

    Single kann auch an einer Säule befestigt werden. Die Säule ist ein Zubehörteil und die Montageanleitung ist im Lieferumfang enthalten. RJ-11-Stecker RJ-11 Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...

  • Seite 17: Wandmontage Der Ladestation

    Markieren Sie die Ober- und Unterkante der Ladestation mit einem Bleistift und einer Wasserwaage. 300 mm 300 mm 300 mm Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...
  • Seite 18 Nehmen Sie die vordere Abdeckung ab und legen Sie sie beiseite. HINWEIS Legen Sie die Ladestation nicht auf eine raue Oberfläche. Tipp: Verwenden Sie die Verpackung. Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...
  • Seite 19 Lösen Sie die drei Torx-T20-Schrauben (werden wiederverwendet) des transparenten Hilfsrahmens und nehmen Sie den Hilfsrahmen von der Ladestation ab. M4x12 ” T20 Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...
  • Seite 20 Verwenden Sie eine Wasserwaage, um den Rahmen für die Wandmontage zu positionieren. Markieren Sie die Bohrlöcher und legen Sie den Rahmen. Bohren Sie die markierten Löcher mit einem 8x50-mm-Bohrer. Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...
  • Seite 21 Montieren Sie den Rahmen für die Wandmontage. Verwenden Sie die mitgelieferten Dübel und 5x50-mm-Schrauben. 5x50 mm 8 mm 5x50 Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...
  • Seite 22 Markieren Sie mit einem Bleistift und einem rechtwinkligen Winkelmaß die Position für die Löcher für die Verkabelung: Datenkabel 50 mm unter der Wandmontage, Stromkabel 100 mm unter der Wandmontage. Bohren Sie die Löcher. 50 mm 50 mm Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...
  • Seite 23 Führen Sie das Stromversorgungskabel und das/die Datenkabel ca. 500 mm durch die Löcher. Entmanteln Sie das Netzkabel auf einer Länge von ca. 250 mm. 250 mm 500 mm Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...
  • Seite 24 Schrauben Sie die Kabelverschraubung ab und schrauben Sie diese an der Unterseite der Ladestation fest. Schneiden Sie die Tülle für das Datenkabel auf den Durchmesser des Datenkabels zu. Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...
  • Seite 25 Achten Sie darauf, die Kabeldurchführung sorgfältig mit der entsprechenden Tülle abdichten kann. Lücken sind nicht zulässig. RJ-45 RJ-11 RJ-45 RJ-11 º Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...
  • Seite 26 Befestigen Sie das Erdungskabel am unteren rechten Gewindeende des Wandrahmens. Unterlegscheibe und M8- Mutter verwenden. Die mechanische Installation ist abgeschlossen. Die Ladestation ist nun für die elektrische Installation bereit. Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...

  • Seite 27: Elektrische Installation

    Schließen Sie das Netzkabel an die Klemmleiste an, je nach der in der Abbildung gezeigten Produktvariante 3-phasig oder 1-phasig. L1 L2 L3 Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...
  • Seite 28 Bereiten Sie das Datenkabel für den externen intelligenten Zähler vor: Stecken Sie beide Drähte fest in den mitgelieferten RS-485-Anschluss. Stellen Sie sicher, dass sich die Isolierung des Kabels auch im Stecker befindet. RJ-45 RS485 RJ-11 Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...

  • Seite 29: Zusätzliches Installationsverfahren Für Modell Mit Fest Installiertem Ladekabel

    3. MONTAGE UND ANSCHLUSS 3.7.1 Zusätzliches Installationsverfahren für Modell mit fest installiertem Ladekabel Führen Sie das Ladekabel durch die Kabelverschraubung. Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...
  • Seite 30 Schließen Sie die Adern des Ladekabels an die Klemmleiste an. Schließen Sie den Control Pilot (CP) an. Schließen Sie das PE-Kabel an die Klemme an. L1 L2 L3 Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...

  • Seite 31: Abschluss Der Installation

    Falls zutreffend, bringen Sie den transparenten Hilfsrahmen wieder an. Modelle mit Display: Schließen Sie den Stecker des Displays an. M4x12 M4x12 Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...
  • Seite 32 Schrauben Sie die Frontabdeckung mithilfe des mitgelieferten Torx T20 Werkzeugs an der Ladestation fest. Verwenden Sie hierfür alle sechs Schrauben. M4x12 M4x12 Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...
  • Seite 33 3. MONTAGE UND ANSCHLUSS Die Elektroinstallation ist abgeschlossen. Die Ladestation ist bereit für die Inbetriebnahme.   Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...

  • Seite 34: Inbetriebnahme

    Ihr Eve Single ist nun bereit für den Test. 4.3 Steckdose(n) testen Stecken Sie das Testladekabel oder Ladekabel in die Steckdose. Fest drücken. Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...

  • Seite 35: Konnektivität

    MyEve-App können Sie die Einstellungen konfigurieren. blockieren. Nach Abschluss der Konfiguration übergeben Sie dem Kunden die Karte mit den Kennwortinformationen (Wiederherstellung). Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...

  • Seite 36: Anschluss An Ein Kabelgebundenes Netzwerk

    Anbieters erworben wurden, ist die Ladestation ab Werk so konfiguriert, dass sie mit dem ausgewählten Back-Office- Management-System verbunden werden kann. Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...

  • Seite 37: Entsorgung

    über Sammelsysteme, bei denen Anwohner Elektro- und Elektronik-Altgeräte in einem Re- cyclingzentrum oder an anderen Sammelstellen   abgeben können. Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.2 | DE | 04/2023 | 203130236-ICU...
  • Seite 38 Kontakt Alfen ICU B.V. Hefbrugweg 28 1332 AP Almere Niederlande Postfach 1042 1300 BA Almere Niederlande Alfen Wissensdatenbank: knowledge.alfen.com Alfen Serviceportal: aftersales.alfen.com Tel. Service: +31 (0) 36 54 93 402 Website: alfen.com Artikel-Nr. 203130236-ICU  ...
