Vorbereitung der Ladestation
Die Frontabdeckung ist an der Ladestation fest montiert;
sie ist mit Schrauben befestigt, zwei Schrauben im oberen
Bereich, zwei in der Mitte und zwei im unteren Bereich.
Vor der Montage muss die weiße Frontabdeckung von der
Ladestation abgenommen werden. Dazu gehen Sie wie
folgt vor:
1 Legen Sie die Ladestation mit der Frontseite auf dem
Boden. Verwenden Sie einen weichen Untergrund oder
schützen Sie das Gehäuse, um Kratzer oder Beschädi
gungen der Ladestation zu vermeiden.
2. Lösen Sie die sechs Schrauben mit dem mitgelieferten
Torx T20 Schraubenschlüssel oder einem T20
Schraubendreher.
3.. Bewahren Sie diese Schrauben an einem sicheren Ort
auf. Sie werden sie später wieder benötigen.
4. Legen Sie die Ladestation auf die Rückseite.
5. Ziehen Sie nun die Frontabdeckung vorsichtig gerade
nach oben und nehmen Sie diese ganz ab.
Montage an der Montagesäule
Abbildung 4: Befestigung an der Montagesäule
1. Entfernen Sie vorsichtig den Rahmen von der Rück
seite des Gehäuses. Er wird bei der Montage an der
Montagesäule nicht benötigt.
2. Platzieren Sie die Eve Single Pro-line DE über den mit
Gewinde versehenen Enden an der Montagesäule.
Halten Sie die Ladestation fest, um zu verhindern, dass
die Station herunterfällt und beschädigt wird, auch
wenn das Produkt direkt von der Säule gestützt wird.
3. Befestigen Sie die Eve Single Pro-Linie DE mit den
mitgelieferten M8-Muttern an der Säule. Platzieren Sie
die gelb-grüne Erdungsleiter unter dem Kopf der
Schraube rechts unten bevor Sie die Schraube
festziehen b (Seiten 2-3)
10
Eve Single Pro-line DE manual | Version 1.0 | February 2020
3. MONTAGE UND ANSCHLUSS
Wandmontage der Ladestation
HINWEIS
Lassen Sie um die Ladestation herum immer 50 cm
Freiraum, damit das Gehäuse einfach platziert und entfernt
werden kann.
Zur korrekten Montage der Ladestation ist der Rahmen als
Schablone für die Bohrlöcher zu verwenden.

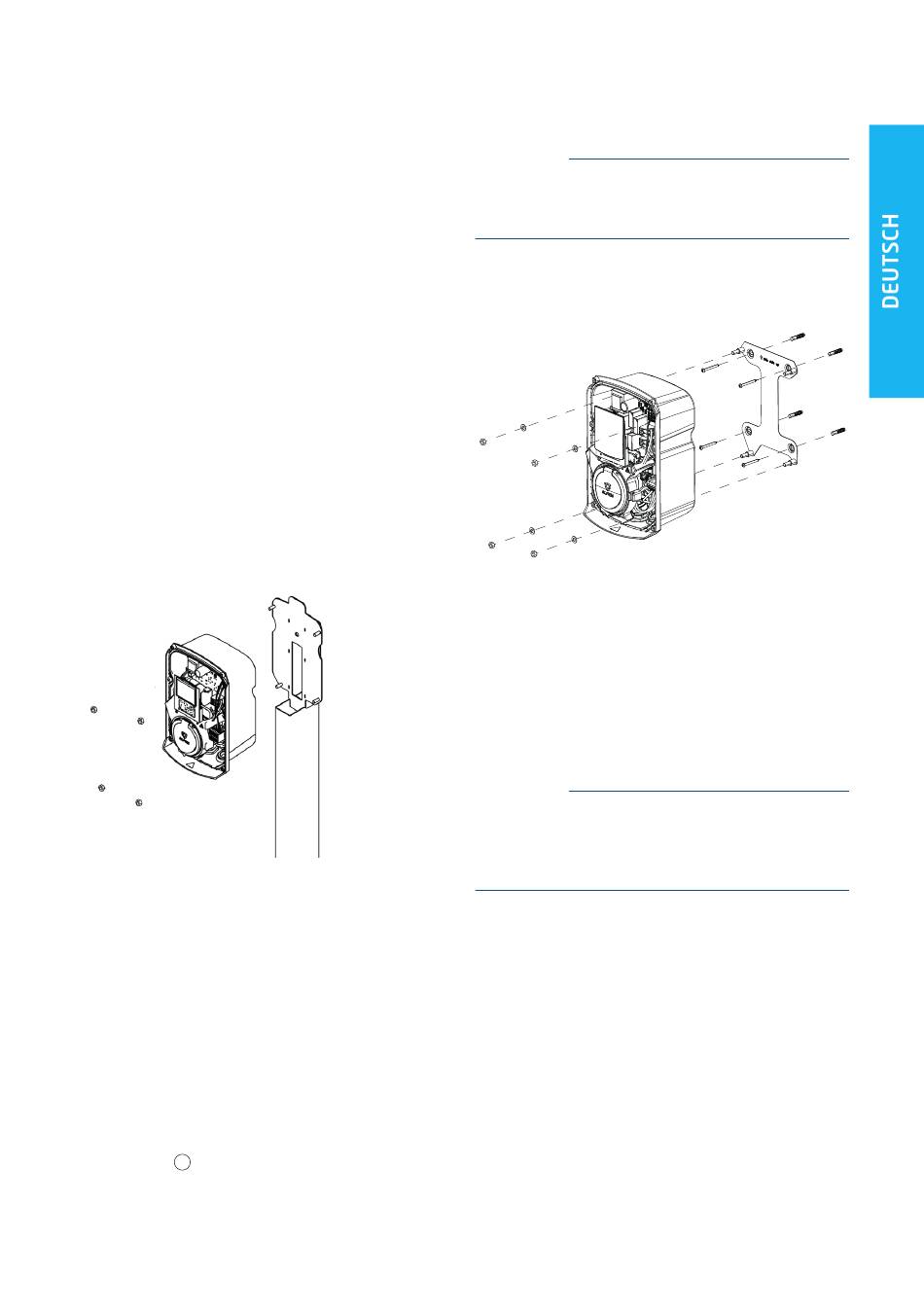

Abbildung 5: Wandmontage mit mitgeliefertem Rahmen
1 Nehmen Sie den Rahmen von der Rückseite des
Gehäuses ab, indem Sie die Klebestreifen lösen.
2. Halten Sie den Rahmen in der gewünschten Mon
tageposition.
3. Kontrollieren Sie mit einer Wasserwaage, ob der Rah-
men waagerecht ausgerichtet ist.
4. Zeichnen Sie die Bohrlöcher an.
HINWEIS
Kontrollieren Sie die angegebenen Abmessungen mit
einem Maßband. Die Abstände zwischen den Bohrlöchern
betragen: horizontal oben: 132 mm / horizontal unten: 150
mm / vertikal: 210,5 mm
5. Bohren Sie Löcher an den angezeichneten Positionen.
6. Setzen Sie die (Nylon-)Dübel in die vier Bohrlöcher ein.
7. Befestigen Sie den Rahmen der Ladestation mit den
mitgelieferten Schrauben (5 x 50 mm) und den Unter
legscheiben an der Wand.
8. Setzen Sie die Eve Single Pro-line DE auf den Rahmen.
Auch wenn das Produkt direkt vom Rahmen getragen
wird, halten Sie es fest, um zu verhindern, dass die
Station herunterfällt und beschädigt wird.
9. Befestigen Sie den Eve Single Pro-line DE mit den
mitgelieferten vier Unterlegscheiben und Muttern M8.
Platzieren Sie den gelb/grünen Erdungsdraht
unter die Unterlegscheiben und M8 Mutter unten
rechts, bevor Sie die Mutter festziehen.
