3. MONTAGE UND ANSCHLUSS

3.2 Elektrische Installation

WARNUNG
Lesen und befolgen Sie alle Sicherheitshinweise in diesem
Handbuch!
GEFAHR!
Die elektrische Anlage muss von jeder Stromquelle getr-
ennt werden, bevor Installations- oder Wartungsarbeiten
durchgeführt werden!
1. Lösen Sie das Führungsrohr (M32) an der Unterseite,
entfernen Sie die Kabelverschraubung und zerlegen
Sie diese.
2. Schieben Sie den Ring über das Stromkabel/Ladekabel.
3. Führen Sie das Netzkabel/Ladekabel in die Ladestation
ein und schieben Sie die Kabelverschraubung (und ggf.
die Füllscheibe) und die Mutter über das Kabel.
4. Entfernen Sie die Isolierung mit einem Abisolierwerk
zeug, um die Drahtkerne so weit freizulegen, dass sie
in den Klemmenblock passen.
5. Befestigen Sie die Stromkabel an den Anschlussklemmen
des Filterblocks (siehe auch Abbildung 8).
Zur Installation des Modells mit Steckdose fahren Sie mit
Schritt 11 fort.
6. Entfernen sie die Verschlusskappe (
7. Wiederholen Sie die zuvor beschriebenen Schritte
2 bis 4 für das mitgelieferte Ladekabel.
8. Entfernen Sie den transparenten Hilfsrahmen, indem
Sie die drei Torx T20 Schrauben lösen. Siehe Abbildung 6.

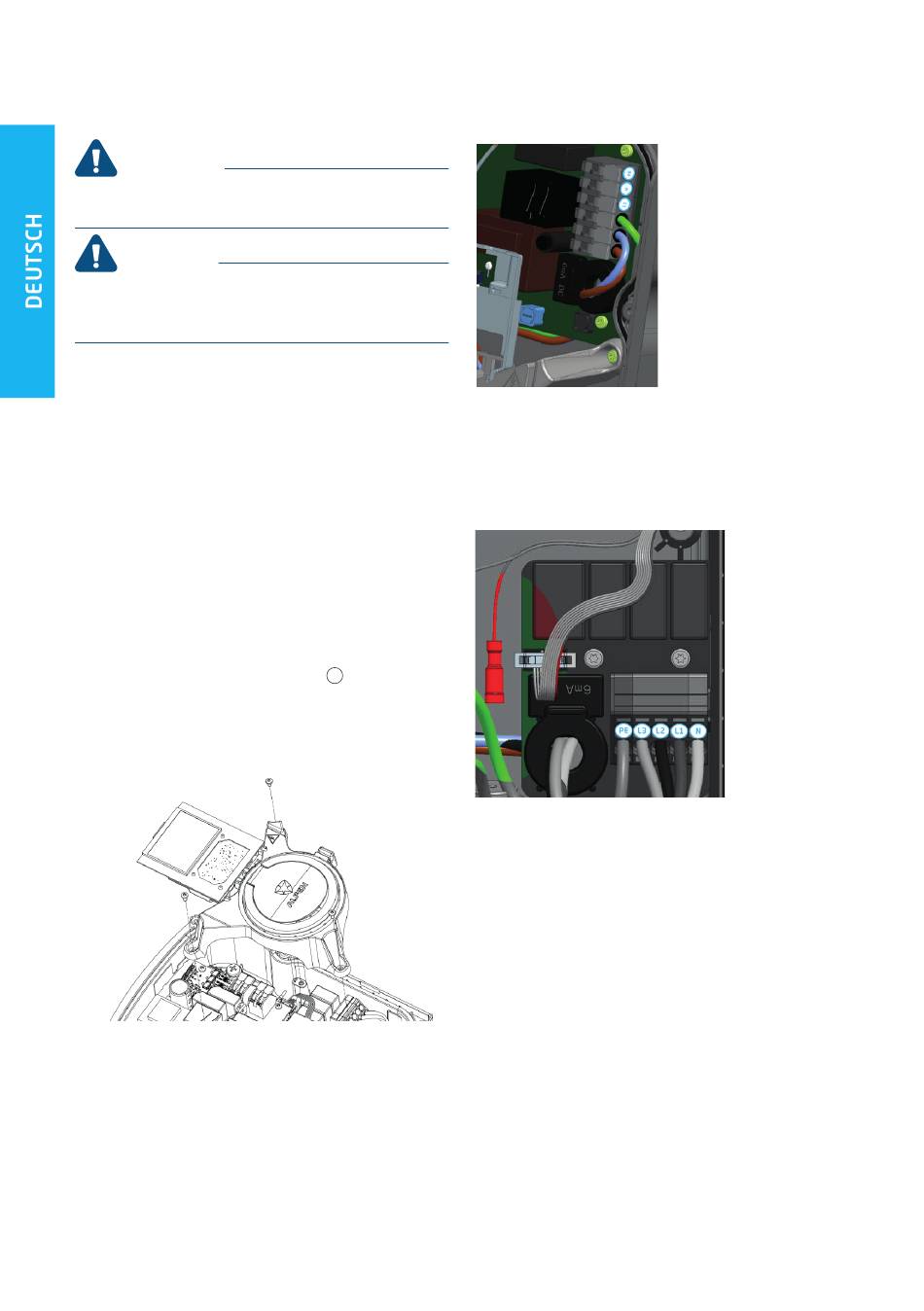

Abbildung 6: Hilfsrahmen abnehmen
9. Schieben Sie das Ladekabel weiter nach innen und
befestigen Sie die Adern an den Ausgangsklemmen
der Plattform. Siehe Abbildung 7 für die Position beim
3-phasigen Pro-Line-Modell. Beim 1-Phasen-Modell
sind nur die Anschlusspunkte für N und L1 verfügbar.
54
Abbildung 7: Anbringen einzelner Ladekabeladern.
10.
Verbindung mit dem Control Pilot-Anschluss (CP) her. Diese
befi ndet sich direkt neben der Anschlussklemme für die
Stromkabel. Siehe Abbildung 8.
auf Seite 2).
14
Abbildung 8: Anschlussklemmen für die Stromversorgung und den
CP-Anschluss (Control Pilot) für das Ladekabel (rot) zur Pro-line.
11.
12.
13.
14.
Stellen Sie mit dem roten Anschlusskabel eine
Ziehen Sie die Kabeldurchführung fest an, sodass
das Stromkabel und/oder Ladekabel kein Spiel mehr hat.
Bringen Sie den transparenten Hilfsrahmen wieder an,
wenn Sie ihn abgenommen haben.
(nur angebundene Modelle)
Drücken Sie die Frontabdeckung wieder auf die
Ladestation.
Schrauben Sie die Frontabdeckung mit dem Torx
T20-Schlüssel wieder auf die Ladestation. Nutzen Sie
hierfür alle sechs Schrauben.
