13.
Tipy pro montáž přijímače
13.1 Přijímací anténa
Přijímací anténa je připojena přímo na přijímač. Délka je cca 20 cm a
nesmí se zkracovat nebo prodlužovat. Anténa by se měla namontovat
co možná daleko od elektromotorů, servomotorů kormidel (serv), kovo-
vých táhel nebo vodičů pod napětím atd.
Veďte anténu pomocí vodící trubky, která je běžně přiložena k autu,
směrem ven.
Přijímače 2.4 GHz FHSS neobsahují žádné keramické filtry a
jsou proto podstatně necitlivější na vibrace než přijímače
dosavadní technologie. Často používaná praxe balení přijímače do
pěny nebo se zasunuje do pěnové trubky
, aby se chránil před vibracemi není u přijímačů 2,4 GHz FHSS nutná.
Toto „dobře míněné" opatření působí kontraproduktivně, protože v
přijímačích 2.4
GHZ se používají vysokovýkonné IC, které mají vyšší spotřebu proudu
(podobně jako u notebooku),
, což způsobuje vlastní ohřívání,
. Následkem opláštění pěnou nelze odvádět teplo z přijímače
.
Doporučujeme proto přijímače 2,4 GHz montovat pomocí oboustranné
lepící pásky s pěnovým jádrem (nebo páskou suchého zipu). Podle
možnosti
ne celoplošně, ale pouze na "nožičkách", aby byla umožněna cirkulace
vzduchu okolo přijímače. Vertikální montáž zvyšuje cirkulaci vzduchu
.
Teplotní rozsah pro dálkově řízené komponenty je všeobecně v roz-
mezí -15°C...+55°C.
Je to typický rozsah, který uvádí výrobce elektronických součástek
.
Tento rozsah platí pro všechny přijímače, jak pro „starou generaci", tak
i pro nové přijímače 2.4 GHz. Také
přijímače 2,4 GHz jiných výrobců pracují v tomto teplotním rozsahu.
13.2 kabele vypínače / kabel serva / odrušovací filtr serva
Vypínač přijímače musí být možno obsluhovat v každém směru bez
jakéhokoli mechanického omezení. Výřez v trupu musí být dostatečně
velký. U modelů se spalovacím motorem musí být spínač připojen na
opačnou stranu než tlumič, aby se do něj nedostal olej a neznečistil
kontakty.
Poloha Zap vypínače by měly být ve směru jízdy vzadu, aby se při
nehodě omylem přijímač nevypnul.
Při instalaci kabelů dbejte na to aby nebyly příliš napnuté, zlomené
nebo přetržené. Ujistěte se, že izolaci kabelů nemohou poškodit žádné
ostré hrany.
Všechna propojení musí být pevná. Pokud chcete konektor odpojit,
netahejte přímo za kabel. Kabely neinstalujte křížem a příčně. Lepší je
připevnění kabelů lepící páskou nebo kabelovými vazáky na trup.
Na zařízení se nesmějí provádět žádné změny. Nesmí dojít k
přepólování a zkratům jakéhokoli druhu, zařízení nejsou proti tomu
chráněna.
Při použití dlouhých servokabelů nebo prodlužovacích kabelů někdy
dochází k rušení. Proto by se tehdy, když jsou kabely serv delší než dva
normální přívodní kabely (cca 50 cm), použít minimálně kabely s více
žilami (č. F1452005).
Ještě lepší je použít odrušovací filtry (obj. č. F 1413).
Megatech
13.3 Montáž serv / dráhy serv / páky serv
Pro zástavbu serv používejte vždy přiložené gumové části a mosazné
nýty. Při šroubování serv dávejte pozor na to, abyste šrouby nepřitáhli
příliš pevně a nezmáčkli mosazné nýty. Jinak nebudou gumové části
zabraňovat vibracím a serva mohou být poškozena.
U RC aut se serva montují do předem připravených otvorů základní
desky. U modelů lodí je možné použít rychloupínáky robbe. Zástavbě
serv věnujte velkou pozornost, neboť serva velmi citlivě reagují na
otřesy.

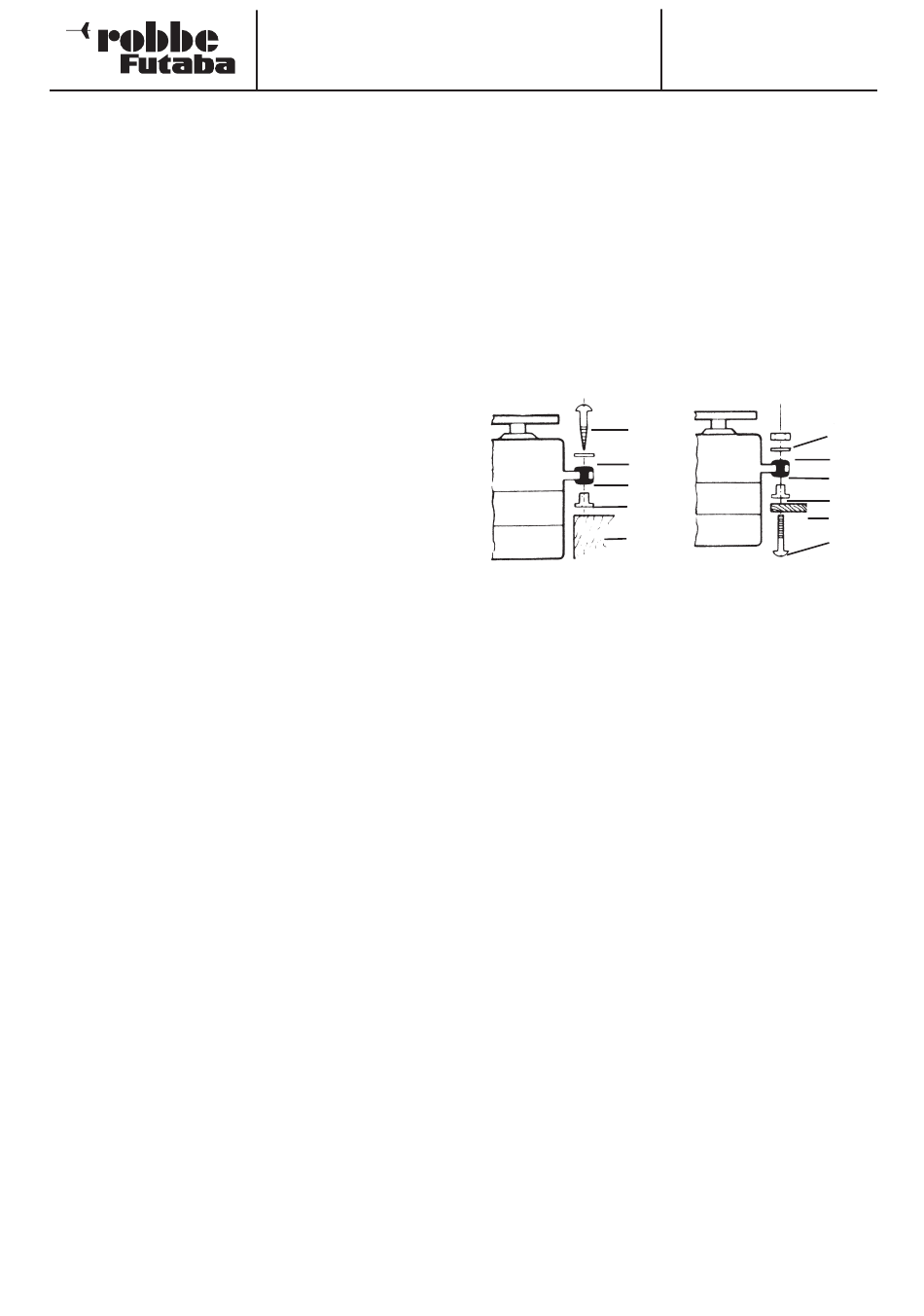

Následující obrázek znázorňuje montáž serv. Na obrázku A probíhá
montáž do dřeva, na obrázku B na aluminiovou nebo plastovou
přepážku.
Páky s ozubeným věncem umožňují mechanické nastavení nulové
polohy serv.
Nastavení nulové polohy:
Uvolněte pojistný šroub a páku odejmete. V požadované nulové poloze
páku zpět nasadíte a připevníte šroubem.
Účinek:
Abyste u čtyřramenných pák dosáhli co nejmenších úprav nastavení
(3,6°) DOPRAVA, musí být RAMENO nasazeno na nejbližší možnou
pozici základní linie A. RAMENO 3 pak pak udává úpravu nastavení
7,2°, RAMENO 4 10,8°. Pokud chcete dosáhnout co nejmenší úpravy
nastavení DOLEVA, musí být RAMENO 4 nasazeno na nejbližší
možnou pozici základní linie A.
Rozdělení:
Věncovitá hřídel a páka se dělí na 25 segmentů. Změna nastavení pro
jeden segment je tedy 360°: 25 = 14,4°. Nejmenší možnost nastavení
je určována počtem RAMEN páky. U čtyřramenných pák je nejmenší
možná změna 360° : (25 x 4) = 3,6°. U šestiramenných pák 2,4°.
Rameno 2 lze upravit o 2,4° doprava, rameno 3 o 4,8° doprava,
rameno 6 o 2,4° doleva, rameno 5 o 4,8° doleva, rameno 4 o 7,2°
doprava a doleva.
Pro robbe serva se dodávají různé páky serv. Jsou zobrazení na nás-
ledujícím obrázku. Kromě toho je znázorněna změna polohy každého
věncovitého segmentu.
13
T3PL
A
1
2
3
4
5
1 Dřevěný šroub
2 Podložka U
3 Silentblok
4 Vodicí pouzdro
5 Dřevo
2,4 GHz
č. F 3033
b
1
2
3
4
5
6
1 Matice
2 Podložka U
3 Silentblok
4 Vodicí pouzdro
5 Hliníková deska
6 Šroub
