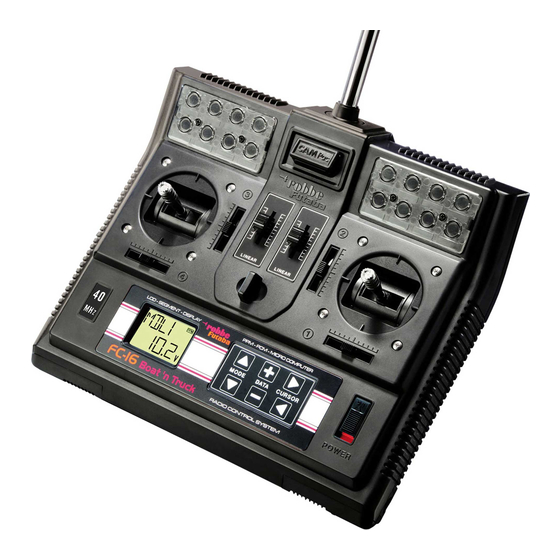

In dieser Anleitung zeige ich wie der Umbau einer Robbe/Futaba FC-16 mit dem FrSky V8HT
2.4GHz Sendemodul erfolgt.
Für den Umbau sind ein Dremel mit Rundschleifer, eine Bohrmaschine und 3mm sowie 6,3mm
Bohrer erforderlich.
Für die Lötarbeiten benötigt man einen einfachen Lötkolben, ebenso habe ich zur Fixierung
eine Heissleimpistole benötigt
Der Umbau benötigt ca. 60 Minuten Zeit und sollte daher von Jedermann ausgeführt werden
können.
Der Eingriff in eine Fernsteuerung erfolgt immer auf eigenes Risiko und man sollte sich Bewusst
sein, dass damit der Zerfall der Garantie Leistungen des Herstellers einhergehen.
Ausgangslage:
Ich habe eine FC-16 und ein FrSky V8HT Modul sowie einen F8R4 Empfänger für den
Umbau verwendet.
Copyright by rcfactory.ch.vu
Anleitung zum Umbau einer FC-16
mit FrSky V8HT 2.4GHz Sendemodul
Seite 1 von 11
Version 1.0 from 08.08.2012
Werbung
Verwandte Anleitungen für ROBBE-Futaba FC-16
Inhaltszusammenfassung für ROBBE-Futaba FC-16
- Seite 1 Anleitung zum Umbau einer FC-16 mit FrSky V8HT 2.4GHz Sendemodul In dieser Anleitung zeige ich wie der Umbau einer Robbe/Futaba FC-16 mit dem FrSky V8HT 2.4GHz Sendemodul erfolgt. Für den Umbau sind ein Dremel mit Rundschleifer, eine Bohrmaschine und 3mm sowie 6,3mm Bohrer erforderlich.
- Seite 2 Als Sender habe ich einen FC-16 35MHz Pultsender verwendet, die 40MHz Platine ist aber vom Aufbau gleich der 36MHz Platine. Wichtig ist jedoch es sollte keine Boat & Truck Version sein, das Layout dieser neuen FC-16 Fernsteuerung weicht von der hier gezeigten ab.
- Seite 3 Pultsender Innenansicht: Nach dem Öffnen des Pultsenders ist im oberen Teil die Platine zu sehen mit welcher die Sendeanlage normalerweise Arbeitet, darunter sind die beiden Kreuzknüppel und unten links die Platine der Spannungsversorgung zu sehen. Die Platine ist lediglich in den seitlichen Halteschienen befestigt und kann daher ohne Werkzeug heraus gezogen werden.
- Seite 4 Die Sendeplatine: Die Robbe Sendeplatine ist sehr übersichtlich und in zwei Bereichen aufgebaut. Auf der linken Seit befinden sich die Anschlüsse der 8 Kanäle, die Multi OUT und IN Anschlüsse sowie die Anschlussbuchse des Trainer Anschluss. Auf der rechten Seite ist die HF-Sendeeinheit für den Sendebetrieb angeordnet. In der Mitte sind zwei eingelötete Verbindungsbrücken welche die Spannungsversorgung der HF-Sendeeinheit gewährleisten.
- Seite 5 Oben in der Mitte ist der weisse Anschlussstecker zu sehen an welchem das Speisekabel der Spannungsversorgung angeschlossen wird. Die erste senkrechte Brücke nach dem Anschlusstecker ist die Minus Spannung (-), dessen Lötauge das näher zum weissen Anschlussstecker liegt hat dessen Verbindung das andere Lätauge geht zum HF-Sendemodul auf der Platine.
- Seite 6 Einbau der Bindeplatine: Die Bindeplatine des FrSky Sendemodul ist Werkseitig fix angeschlossen, fü den von mir gewählten Einbau reicht die Kabellänge völlig aus. Da man mit dem FrSky V8HT Sendemodul keine Multiswitch oder Multiprop Module mehr verwenden kann habe ich mich entschieden die Platine in die obere rechte Ecke zu setzen. Im Pultgehäuse musste ich daher mit dem Dremel noch eine kleine Anpassung vornehmen.
- Seite 7 Von vorne habe ich für die LED der Bindeplatine ein 3mm Loch mittig zwischen die beiden äussersten Einbauplätze gebohrt. Das äusserste Loch der Abdeckung habe ich ausgebrochen damit ich mit einem Stift die darunter liegende Bindetaste betätigen kann. Die Platine habe ich mit einem Heissleim Punkt in das Oberteil des Pultsenders eingeklebt. Das nachfolgende Bild zeigt euch das Endergebnis von innen: Copyright by rcfactory.ch.vu ...
- Seite 8 Einbau der Antennenbuchse: Da ich auf das HF-Sendemodul der Robbe Senderplatine verzichten werde brauche ich auch die Original Sendeantenne am Pultsender nicht mehr. An dieser Stelle möchte ich aber die 2.4GHz Antenne von FrSky befestigen. Hierzu musste ich das bestehende Loch von hinten auf 6,3mm aufbohren, Achtung nicht zu gross aufbohren sonst hält die Befestigungsmutter nicht mehr Ist die Anschlussbuchse des FrSky V8HT Sendemodul eingebaut sieht das Ganze von aussen wie folgt aus:...
- Seite 9 Anschluss des FrSky HF-Modul: Nun müssen nur noch die drei Kabel des FrSky V8HT Sendemodul mit der Robbe Senderplatine verbunden werden. Hierzu wird das schwarze Kabel an die Lötbuchse der Minus Spannung und das PPM Signalkabel an den 2. Pin des Trainersteckers angelöteten. Das rote Kabel wird bei mir an die Lötbuchse der Plus Spannung angelötet, wer einen Umschalter einbauen möchte muss dieses Kabel an eine Schaltstellung des Umschalter anlöten und den Mittleren Anschluss des Umschalter mit der Lötbuchse sowie die zweite...
- Seite 10 Einbau des FrSky Sendemodul: Nun muss nur noch die Robbe Senderplatine wieder in die Halterung eingebaut werden und das FrSky V8HT Sendemodul im Sender platziert werden. Bei mir ist dies fliegend im Sender vor der Robbe Senderplatine liegend platziert. Copyright by rcfactory.ch.vu Seite 10 von 11 ...
- Seite 11 Weitere Möglichkeiten zum Einbau der Sendeantenne: Ich zeige euch hier noch Bilder für andere Einbaumöglichkeiten der Sendeantenne welche ich bei anderen Modellbauern schon gesehen habe Weitere Möglichkeit für den Einbau der Bindeplatine: Hier wurde die Bindeplatine im inneren des Senders mit Heisskleber angebracht und kann nur bei geöffneter Rückwand bedient werden.
