Inhaltszusammenfassung für ROBBE-Futaba Megatech T3PM
- Seite 1 Megatech T3PM FM (PPM) 40 MHz No. F 3014 HRS-FM 40 MHz No. F 3015...
-
Seite 2: Inhaltsverzeichnis
Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 Inhaltsverzeichnis Kapitel Seite Kapitel Seite Sicherheitsbestimmungen ....3 Menü-Struktur Funktionen....16 Lieferumfang. - Seite 3 HRS-FM 40 MHz F3015 Sicherheitshinweise, bitte unbedingt beachten Verwenden Sie immer original robbe-Futaba Steckverbin- dungen sowie Original robbe-Futaba Steckquarze. An den An- Lesen Sie vor Inbetriebnahme unbedingt diese Anleitung lagen dürfen keinerlei Veränderungen vorgenommen werden. und besonders unsere Sicherheitshinweise genau durch.
-
Seite 4: Lieferumfang
FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 Lieferumfang Bei der Megatech T3PM Anlage gibt es zwei Varianten, sie Unter der Best. Nr. F3014 ist dem Set der FM-Empfänger kann mit zwei verschiedenen Empfängern bestellt werden. R133F beigefügt. Zur Best. Nr. F3015 gehört der HRS-Emp- fänger R203HF. -
Seite 5: Fm-Empfänger R133F

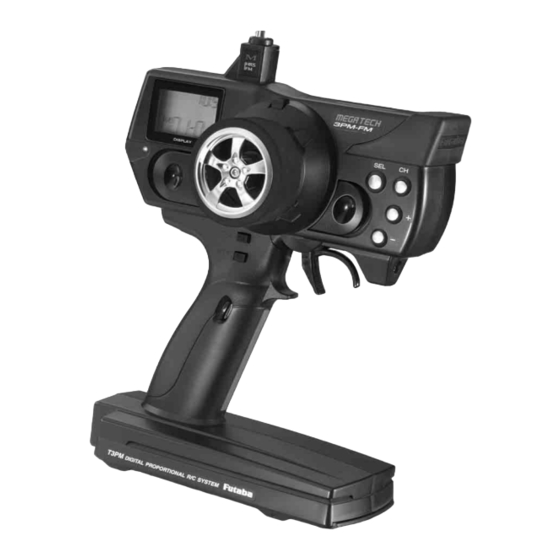

Akkuanschluss / DSC-Anschluss Antenne Allgemeine Beschreibung • Servolaufrichtung für alle Kanäle umkehrbar Die Megatech T3PM ist eine leistungsstarke Pistolengriff- • Einstellbare Servoendausschläge für alle Kanäle Computeranlage mit FM-Übertragungstechnik, die viele neue • Geschwindigkeit des Bremsservos einstellbar Funktionen für den anspruchsvollen Piloten bereitstellt. Viel- •... -
Seite 6: Technische Daten
Einsetzen der Akkus Nach Benutzung bzw. längerem Nichtgebrauch alle Akkus der Fernlenkanlage vor jedem Betrieb mind. 14 Stunden mit I/10 Moderne Sender wie der Sender Megatech T3PM sind hoch- (Normalladung) nachladen, unabhängig von der vorherigen entwickelte Elektronikgeräte. Deshalb müssen sie auch mit Benutzungsdauer. -
Seite 7: Betriebszeiten
Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 Der Senderakku kann geladen Wir empfehlen hierzu die Verwendung des Direkt-Ladekabels werden ohne ihn auszubauen. No. 8263, um den Senderakku direkt an den Lader anzu- Die Ladebuchse dazu befindet schliessen. -
Seite 8: Quarzwechsel
Ein Betrieb ist nicht möglich. Bei Kanalgleichheit muss in einer Fernsteueranlage ein Quarz- wechsel auf einen anderen Kanal durchgeführt werden. Setzen Sie nur Original FM - Quarze aus dem robbe-Futaba Sortiment ein. Sie dürfen in keinem Fall AM - Quarze verwenden. -
Seite 9: Wegeinstellung Des Gas-Bremshebels
Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 Prüfung der Einstellwerte von D/R Lenkung und Weg - Einstellung des Gas/Bremshebels maximalem Bremsweg. Der mechanische Hub des Gas / Bremshebels kann brems- Werksseitig ist der Tipptasten-Wippe DT3 die Dual-Rate Funk- seitig verändert werden. -
Seite 10: Anschluss Der Empfangsanlage
(Kurzschluss) normalerweise kein Ausfall der Empfangsanlage Sie ob das richtige Modell eingestellt ist. Sonst wechseln Sie erfolgt, da robbe-Futaba Servos bei 3,6 V noch arbeiten, nur den Modellspeicher (siehe Kap. 14.15). etwas langsamer und mit weniger Kraft. Dies ist sehr wichtig Schritt 2: Kontrolle der Modulationsart im Winter bei tiefen Außentemperaturen, um kurzzeitige Span-... -
Seite 11: Überprüfungen Am Modell
Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 Überprüfungen am Modell Wenn Sie einen FM-Empfänger, wie z.B. den R 133F, einsetzen, muss als Nach dem Einbau des Empfängers und der Servos müssen Modulationsart PPM eingestellt sein. -
Seite 12: Menü-Struktur System-Einstellungen
Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 Tastatur Die Funktioneinstellungen am Sender T3PM erfolgt über das LC-Display sowie den 4 griffgünstig angebrachten Tasten. Die beiden Tasten SEL und CH dienen zur Navigation im Menü, die +/- Tasten zur Werteeinstellung. -
Seite 13: System Einstellungen
Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 System Einstellungen 12.2 Modellspeicher löschen (CLR) Beschreibung der einzelnen System Einstellungen. Die Navi- In diesem Menü lassen sich die Modelldaten des aktiven gation zu den einzelnen Menüpunkten erfolgt wie vorstehend Speicherplatzes löschen, d.h. -
Seite 14: Modulationsart (Mod)
Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 12.4 Modulationsart (MOD) 12.5 Schalterzuordnung (FNC-SW) Mit dieser Funktion können Sie die Modulationsart des Sen- In diesem System-Einstellmenü kann den beiden Schaltern ders bestimmen. SW1 und SW2 das Schalten bestimmter Funktion zugeordnet werden. -
Seite 15: Geberzuordnung (Fnc-Dt)
Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 12.6 Geberzuordnung (FNC-DT) 12.7 2. Drive Condition (COND2) In diesem System-Einstellmenü ordnet man den Tipptasten- Per Tastendruck lässt sich für bestimmte Funktionen eine 2. Wippen DT1 bis DT 4 die Betätigung bestimmter Menüfunktio- nen zu. - Seite 16 Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 Menü-Struktur der Funktionen Nach dem Einschalten des Senders wird das Grunddisplay wählt werden. Wird die Taste mindestes 1 Sek. betätigt, wird automatisch eine Option nach der anderen aufgerufen (scrol- angezeigt.
-
Seite 17: Funktions Menü
Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 Funktions Menü Servo Endpunkt-Einstellung für Gas / Bremse (EPA-TH) Beschreibung der einzelnen Funktions Menüs. Die Navigation Die Servo Endpunkt-Einstellung bietet die Möglichkeit der zu den einzelnen Menüpunkten erfolgt wie vorstehend grafisch unabhängigen Weg-Anpassung der Gestängeführung für die... -
Seite 18: Geschwindigkeitseinstellung Lenkservo (Spd)
Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 14.2 Geschwindigkeitseinstellung Lenkservo (SPD) Wenn Sie zur Betätigung der Lenkung das robbe/Futaba Servo S 9402 oder ein ähnlich schnelles Servo verwenden, gelten Mit dieser Funktion stellt Ihnen die Software des Megatech etwa folgende Einstellungen. -
Seite 19: Exponentialfunktionen Für Gas Und Lenkung (Exp)
Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 14.3 Exponentialfunktionen für Gas und Lenkung (EXP) Exponential-Funktion Gas- / Bremse (EXP-FW / BK) Dieses Menü ermöglicht die Programmierung einer getrennten Aufgrund der mechanischen Anlenkung von Vergaser und exponentiellen Steuerkennlinie für die Gas- und Lenkfunktion. -
Seite 20: Stotterbremse / Abs-Funktion (Abs)
Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 14.4 Stotterbremse / ABS-Funktion (ABS) Einstellung der Bremszyklen (ABS-CY) Diese Funktion wird benutzt um ein Blockieren der Räder zu Durch Betätigung der ‘CH’-Taste vermeiden, denn blockierende Räder sind nicht lenkbar. Beim wird der Menüpunkt ABS-CY akti-... -
Seite 21: Gas-/ Bremsservo-Beschleunigung (Acc)
Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 14.5 Gas-/ Bremsservo-Beschleunigung (ACC) Die Einstellungen erfolgen getrennt für die Gas- und die Bremsseite. Die Bei einem Verbrenner RC-Car wird die Gas-Bremsfunktion Abbildung zeigt das Display für die üblicherweise mit einem Servo angesteuert. -
Seite 22: Bremsmischer (Bmx)
Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 Das Mischen erfolgt von einem Steuergeber (Master) aus auf 14.6 Bremsmischer (BMX) einen Servokanal (Slave). Die Funktion (PMX) besitzt fünf Besonders bei Fahrzeugen im Maßstab 1:5 ist diese Funktion Untermenüs, zwischen denen mit der ‘CH’-Taste umgeschal-... -
Seite 23: Fail-Safe Einstellungen (Fs)
Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 14.9 Trimmungen einstellen (TRM) 14.8 Fail-Safe Einstellungen (FS) Eine Trimmung wird benötigt, um in der Neutralstellung des Diese Funktion ist nur im HRS-Modus verfügbar, dazu muss Lenkrades ein geradeaus fahrendes Modell zu erhalten. Kleine im Sender dieses Modulationsverfahren eingestellt (siehe Kap. -
Seite 24: Dual Rate Lenkung (D/R-St)
Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 14.11 Bremswegeinstellung (ATL-BK) 14.10 Dual Rate Lenkung (D/R-ST) Mit dieser Funktion stellen Sie den maximalen Brems-Servo- Mit dieser Funktion stellt man einen weiteren Steuerweg für weg ein, um volle Bremskraft zu besitzen. -
Seite 25: Servomittenverstellung (Sbt)
Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 14.12 Positions-Einstellungen Kanal 3 (CH3) 14.13 Servomittenverstellung (SBT) Benutzen Sie diese Funktion, um die Position des Servos von Beim Einbau von Servos ins Modell ist es prinzipiell am Kanal 3 festzulegen. -
Seite 26: Servolaufrichtung (Rev)
Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 14.14 Servolaufrichtung (REV) 14.15 Modellspeicherauswahl (SEL) Mit dieser Funktion lässt sich die Servo-Drehrichtung aller drei Diese Funktion benutzen Sie, wenn Sie ein anderes Modell Servos elektronisch umpolen. Dadurch muss bei der Montage fahren, bzw. -
Seite 27: Uhrenfunktion (Timer)
HRS-FM 40 MHz F3015 14.16 Uhrenfunktion (TIMER) Erläuterung der Stoppuhr-Anzeigen Laufende Stopp-Uhr Der Megatech T3PM-Sender stellt eine umfangreiche Uhren- funktion zur Verfügung. • Auf- (UP) und Ab- (DN) wärtszählende Stoppuhr (Timer) mit Gesamtzeitmessung. • Runden-Zähler mit Gesamt- und Einzelzeitmessung sowie Speicherung. -
Seite 28: Empfängerantenne
Schalterkabel Fehlermeldungen Der Schalter der Empfangsanlage muss ohne mechanische Der Megatech T3PM-Sender stellt zwei Warnhinweise zur Ver- Begrenzung in jeder Richtung betätigt werden können. Der fügung, damit Sie auf Fehlbedienungen und -funktionen auf- Ausschnitt im Rumpf muss groß genug sein. Bei Motormodel- merksam werden. - Seite 29 Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 16.4 Servoeinbau / Servowege / Servohebel Zum Befestigen der Servos auf jeden Fall die beigefügten Gummitüllen und Messingnieten verwenden. Beim Fest- schrauben der Servos beachten, dass die Schrauben nur so fest angezogen werden, dass die Messingnieten nicht zu- sammengedrückt werden.
- Seite 30 Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 Bestimmungen für die Inbetriebnahme Gewährleistung Die Richtlinie R&TTE (Radio Equipment & Telecommunications Für diese Fernsteueranlage übernehmen wir eine Ge- Terminal Equipment) ist die neue europäische Direktive für währleistung von 24 Monaten.
-
Seite 31: Einstellung Der Bremsperioden (Abs-Cy)
Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 Begriffsbestimmungen Begriff Erklärung Seite 2.Drive Condition (COND2) 2. Fahrzeugabstimmung ABS. ABS-Brems-Funktion (Stotterbremse) ABS-PT Rückstellung des Bremsservos ABS-CY Bremsperiode der Stotterbremse Gas-/ Bremsbeschleunigung ATL-BK Bremswegeinstellung BACKUP ERROR Datenverlust Fehler... -
Seite 32: Empfohlenes Zubehör
Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 Empfohlenes Zubehör Lader 5r No. 8308 Profi Home Charger No. 8194 Heimladestation zum Laden von Sender und Empfängerakkus Die intelligente und ultimative Heim - Ladestation mit komfor- aus dem 230 V Netz. - Seite 33 Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 Servo S 9650 No. F1285 Digitalservo der neuen Generation mit neu entwickeltem Glockenanker-Motor. Kleines schnell und dennoch kräftig. Servo S 3010 No. F 1333 Einsatzgebiete dieses Servos sind insbesondere 1:12er Cars.
- Seite 34 Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 FS 250 T (Torque) No. 8453 FS 250 S (Speed) No. 8454 Preisgünstiges Digitalservo mit Metallgetriebe Völlig neu entwickelte robbe-Digital-Servos bieten modern- ste Servo-Technologie zu günstigem Preis.
- Seite 35 Bestell Nummer Megatech T3PM FM (PPM) 40 MHz F3014 HRS-FM 40 MHz F3015 Temperaturmonitor No. 8410 Akkumonitor No. 8409 Kleines, leichtes und präzises Gerät zur Messung von Tempe- Der robbe 8-LED Akku-Monitor ist ein präziser, digitaler Span- raturen in allen Bereichen des Modellbaus.
- Seite 36 Irrtum und technische Änderungen vorbehalten robbe Modellsport GmbH & Co.KG Copyright robbe-Modellsport 2003 Metzloser Strasse 36 Kopie und Nachdruck, auch auszugsweise, nur mit D-36355 Grebenhain schriftlicher Genehmigung der robbe-Modellsport Telefon +49 (0) 6644 / 87-0 GmbH & Co.KG robbe Form 40-4995 DAE...
