Kanten-Auszackeinrichtung

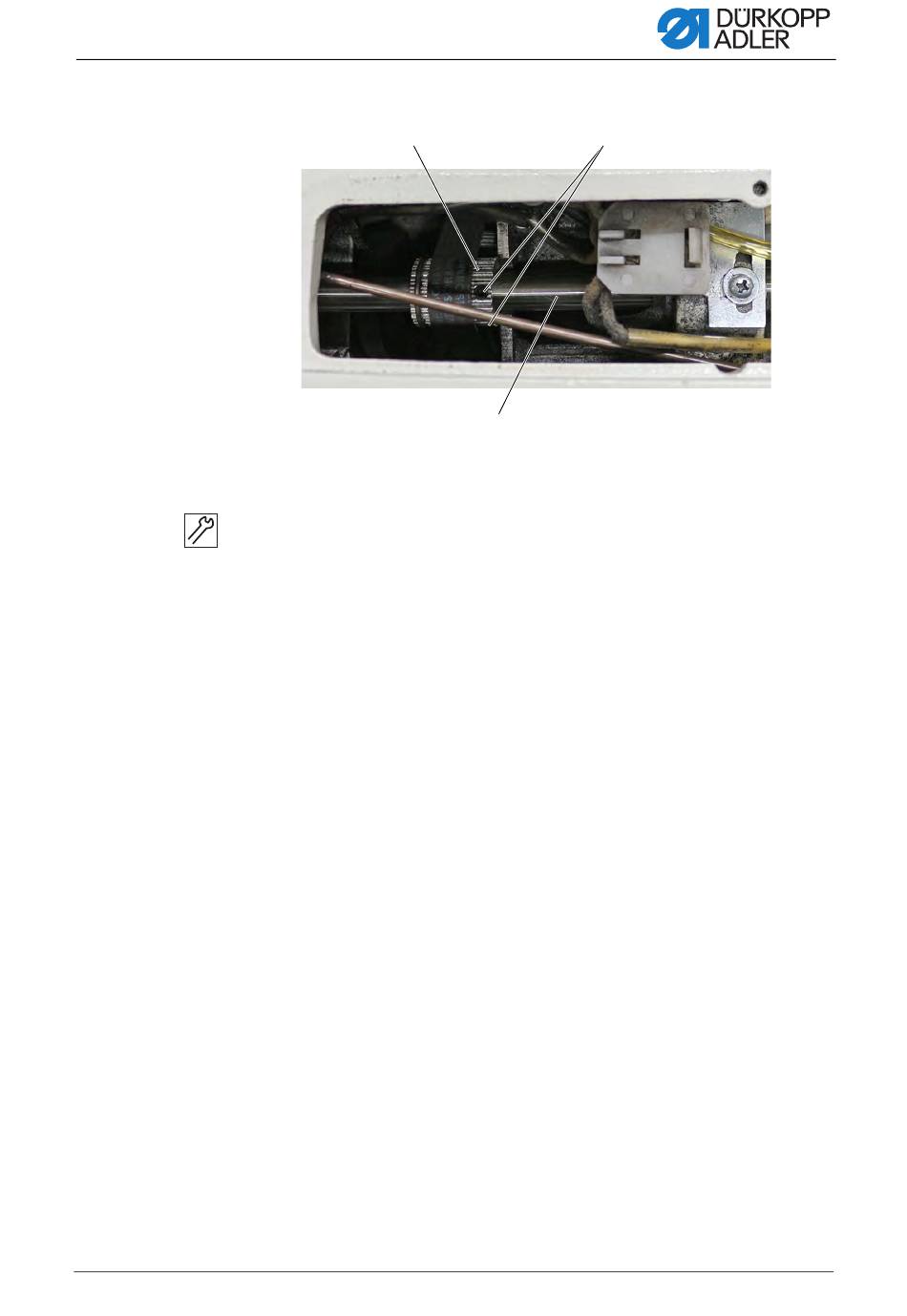

Abb. 50: Schneidzeitpunkt einstellen (2)
(5) - Zahnrad
(6) - Armwelle
5. Die 2 Gewindestifte (7) auf dem Zahnrad (5) lösen.
6. Zahnrad (5) auf Armwelle (6) verdrehen, um den Schneidzeitpunkt ein-
7. Gewindestifte (7) festschrauben.
8. Nähtest durchführen.
9. Armdeckel (4) montieren.
10. Schraube (3) festschrauben.
11. Bedienfeld (1) montieren.
12. Schrauben (2) festschrauben.
Serviceanleitung 171/173 - 00.0 - 01/2020
⑤
Um beide Gewindestifte zu erreichen, das Handrad drehen.
zustellen.
Falls nötig den Schneidzeitpunkt nachjustieren.
⑦
⑥
(7) - Gewindestifte
