Walzenobertransport

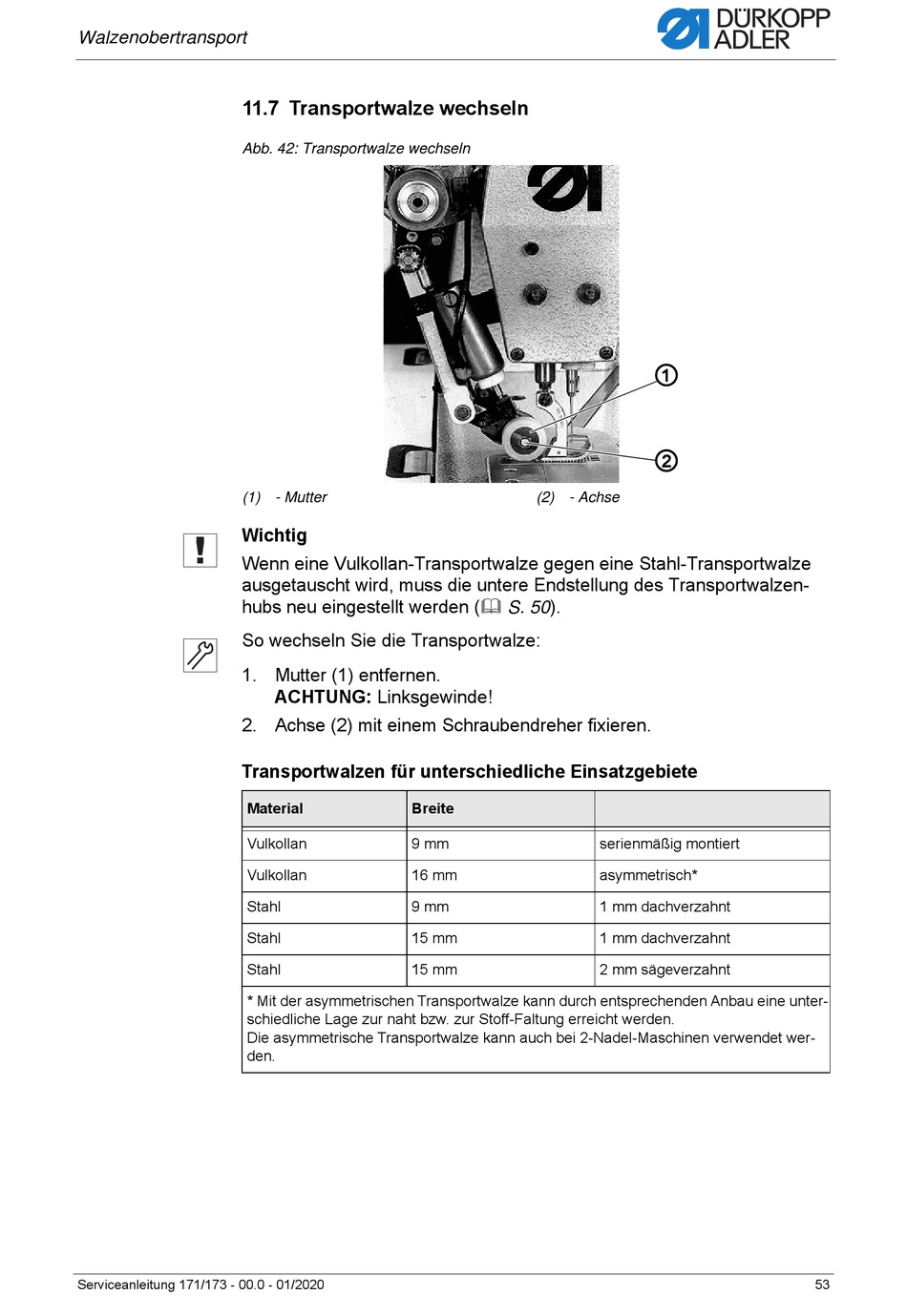

11.7 Transportwalze wechseln

Abb. 42: Transportwalze wechseln
(1) - Mutter
Wichtig
Wenn eine Vulkollan-Transportwalze gegen eine Stahl-Transportwalze
ausgetauscht wird, muss die untere Endstellung des Transportwalzen-
hubs neu eingestellt werden ( S. 50).
So wechseln Sie die Transportwalze:
1. Mutter (1) entfernen.
2. Achse (2) mit einem Schraubendreher fixieren.
Transportwalzen für unterschiedliche Einsatzgebiete
Material
Vulkollan
Vulkollan
Stahl
Stahl
Stahl
* Mit der asymmetrischen Transportwalze kann durch entsprechenden Anbau eine unter-
schiedliche Lage zur naht bzw. zur Stoff-Faltung erreicht werden.
Die asymmetrische Transportwalze kann auch bei 2-Nadel-Maschinen verwendet wer-
den.
Serviceanleitung 171/173 - 00.0 - 01/2020
ACHTUNG: Linksgewinde!
Breite
9 mm
16 mm
9 mm
15 mm
15 mm
①
②
(2) - Achse
serienmäßig montiert
asymmetrisch*
1 mm dachverzahnt
1 mm dachverzahnt
2 mm sägeverzahnt
