Walzenobertransport

11.5 Stoffabweiser

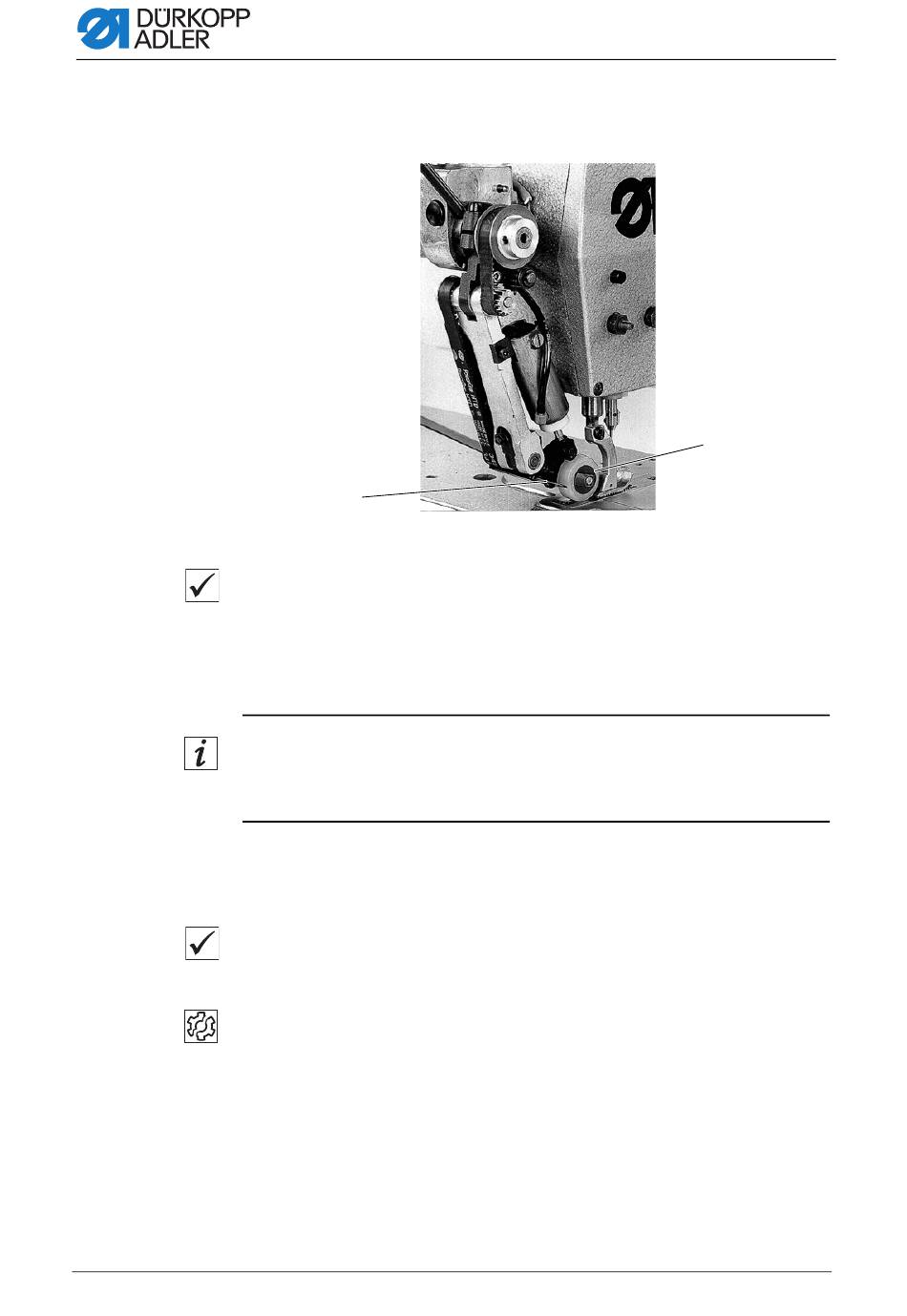

Abb. 41: Stoffabweiser
②
①
(1) - Stoffabweiser (2) - Transportwalze
Richtige Einstellung
Der Abstand zwischen Transportwalze (2) und Stoffabweiser (1) ist mög-
lichst gering.
Um das Einlaufen von Nähgut in den Spalt zu verhindern, muss der Ab-
stand je nach Abnutzung der Transportwalze (2) korrigiert werden.
Information
Bei Maschinen ohne Fadenschneider ist der Stoffabweiser (1) gleichzeitig
als Abreißmesser für die Fadenkette ausgebildet.

11.6 Zahnriemen-Spannung

Richtige Einstellung
Die Zahnriemen sind so gespannt, dass eine exakte Übertragung der
Transportwalzen-Schrittlängen gewährleistet ist.
Störung
Zu große Zahnriemen-Spannung kann zu übermäßigem Verschleiß und
Funktionsstörungen führen.
