Dürkopp Adler 171 Serviceanleitung Seite 60

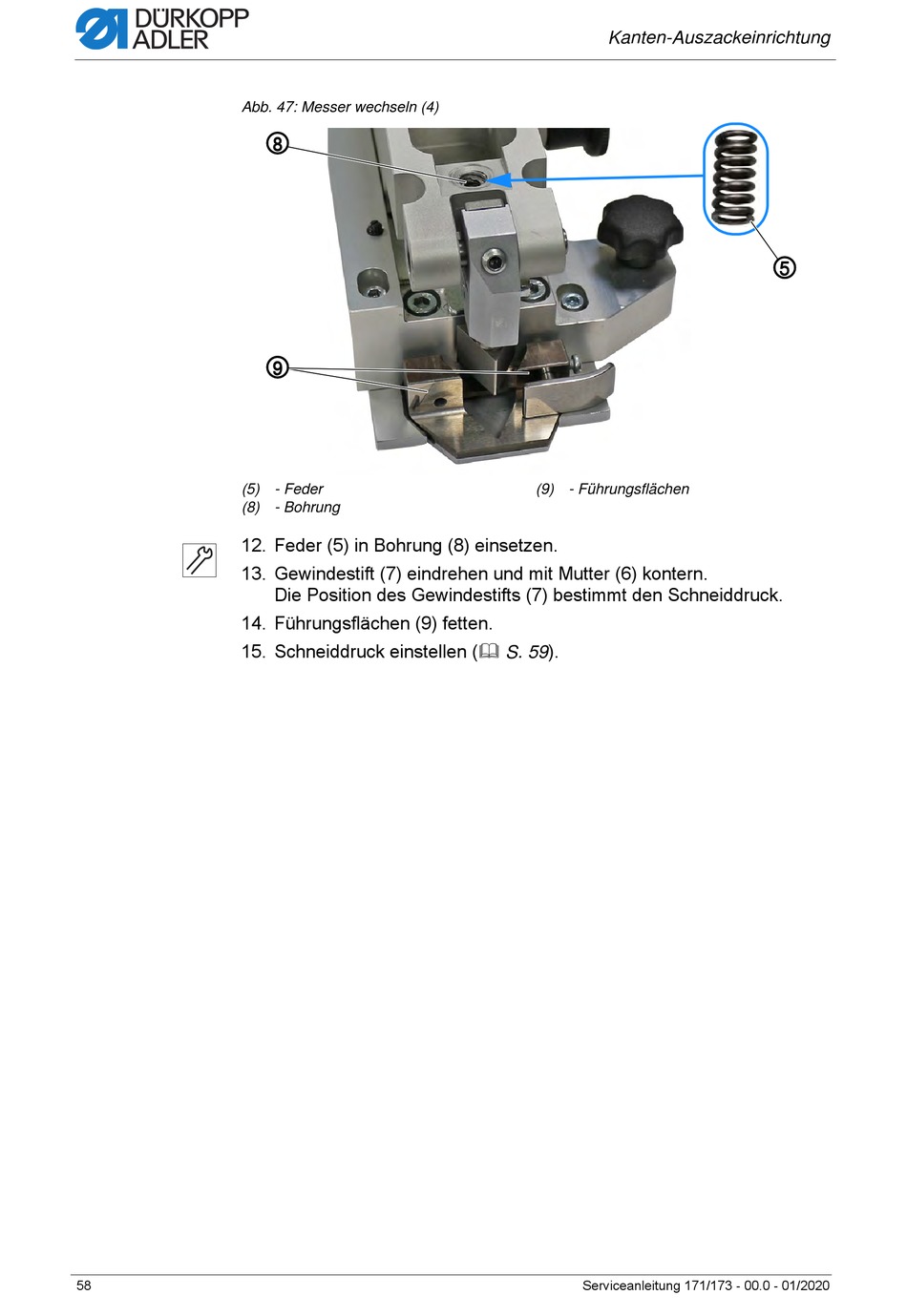

Abb. 47: Messer wechseln (4)
(5) - Feder
(8) - Bohrung
12. Feder (5) in Bohrung (8) einsetzen.
13. Gewindestift (7) eindrehen und mit Mutter (6) kontern.
14. Führungsflächen (9) fetten.
15. Schneiddruck einstellen ( S. 59).
58
⑧
⑨
Die Position des Gewindestifts (7) bestimmt den Schneiddruck.
Kanten-Auszackeinrichtung
(9) - Führungsflächen
Serviceanleitung 171/173 - 00.0 - 01/2020
⑤
