Stichlängen
10 Stichlängen
10.1 Normalstichlängen einstellen

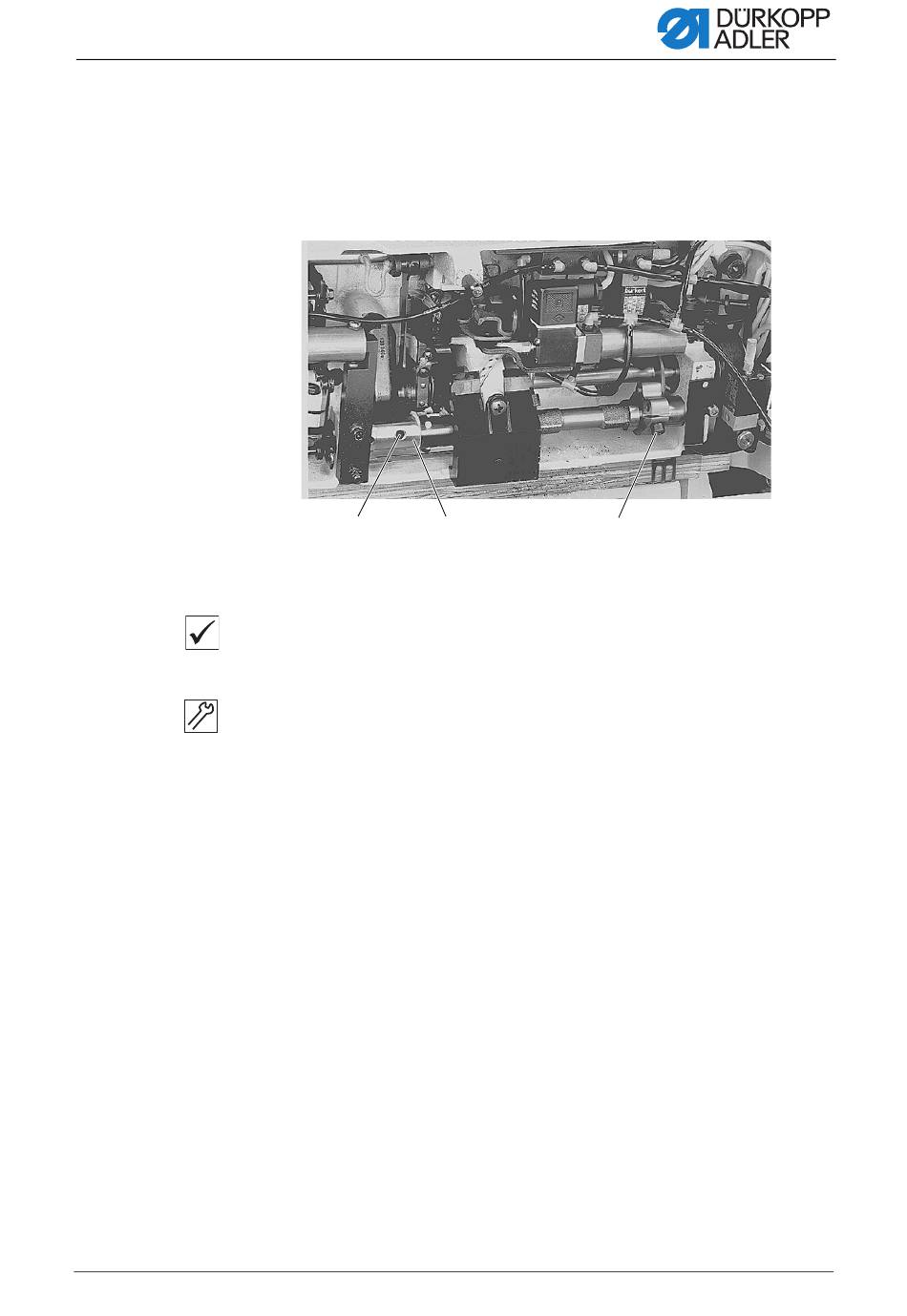

Abb. 34: Normalstichlänge einstellen
(1) - Bohrung
(2) - Kulissenwelle
Richtige Einstellung
Bei einer eingestellten Stichlänge von 3 mm ergeben 11 Einstiche auf
dünnem Karton einen Transport von 30 mm.
So stellen Sie die Normalstichlänge ein:
1. Schraube (3) lösen.
2. Einen Dorn in Bohrung (1) stecken.
3. Kulissenwelle (2) entsprechend verstellen.
4. Schraube (3) festschrauben.
Serviceanleitung 171/173 - 00.0 - 01/2020
① ② ③
(3) - Schraube
