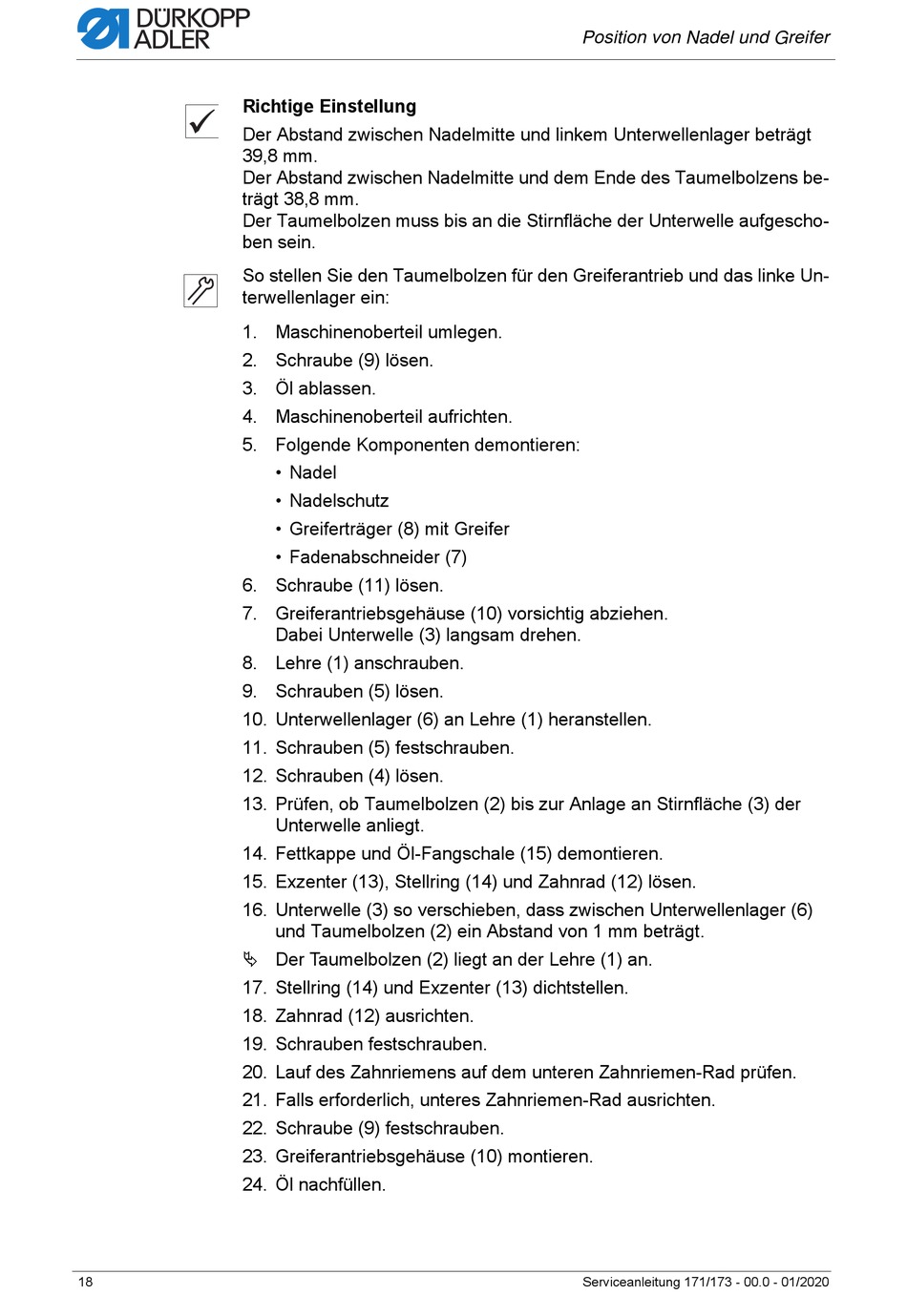

Dürkopp Adler 171 Serviceanleitung Seite 20

Richtige Einstellung
Der Abstand zwischen Nadelmitte und linkem Unterwellenlager beträgt
39,8 mm.
Der Abstand zwischen Nadelmitte und dem Ende des Taumelbolzens be-
trägt 38,8 mm.
Der Taumelbolzen muss bis an die Stirnfläche der Unterwelle aufgescho-
ben sein.
So stellen Sie den Taumelbolzen für den Greiferantrieb und das linke Un-
terwellenlager ein:
1. Maschinenoberteil umlegen.
2. Schraube (9) lösen.
3. Öl ablassen.
4. Maschinenoberteil aufrichten.
5. Folgende Komponenten demontieren:
6. Schraube (11) lösen.
7. Greiferantriebsgehäuse (10) vorsichtig abziehen.
8. Lehre (1) anschrauben.
9. Schrauben (5) lösen.
10. Unterwellenlager (6) an Lehre (1) heranstellen.
11. Schrauben (5) festschrauben.
12. Schrauben (4) lösen.
13. Prüfen, ob Taumelbolzen (2) bis zur Anlage an Stirnfläche (3) der
14. Fettkappe und Öl-Fangschale (15) demontieren.
15. Exzenter (13), Stellring (14) und Zahnrad (12) lösen.
16. Unterwelle (3) so verschieben, dass zwischen Unterwellenlager (6)
 Der Taumelbolzen (2) liegt an der Lehre (1) an.
17. Stellring (14) und Exzenter (13) dichtstellen.
18. Zahnrad (12) ausrichten.
19. Schrauben festschrauben.
20. Lauf des Zahnriemens auf dem unteren Zahnriemen-Rad prüfen.
21. Falls erforderlich, unteres Zahnriemen-Rad ausrichten.
22. Schraube (9) festschrauben.
23. Greiferantriebsgehäuse (10) montieren.
24. Öl nachfüllen.
18
• Nadel
• Nadelschutz
• Greiferträger (8) mit Greifer
• Fadenabschneider (7)
Dabei Unterwelle (3) langsam drehen.
Unterwelle anliegt.
und Taumelbolzen (2) ein Abstand von 1 mm beträgt.
Position von Nadel und Greifer
Serviceanleitung 171/173 - 00.0 - 01/2020
