Kanten-Auszackeinrichtung

12.6 Kettentrenner einstellen

Richtige Einstellung
Wenn der Kettentrenner ausgefahren ist, liegt die Messerspitze flächig
und gerade mit minimalem Druck in der Stichplattenvertiefung.

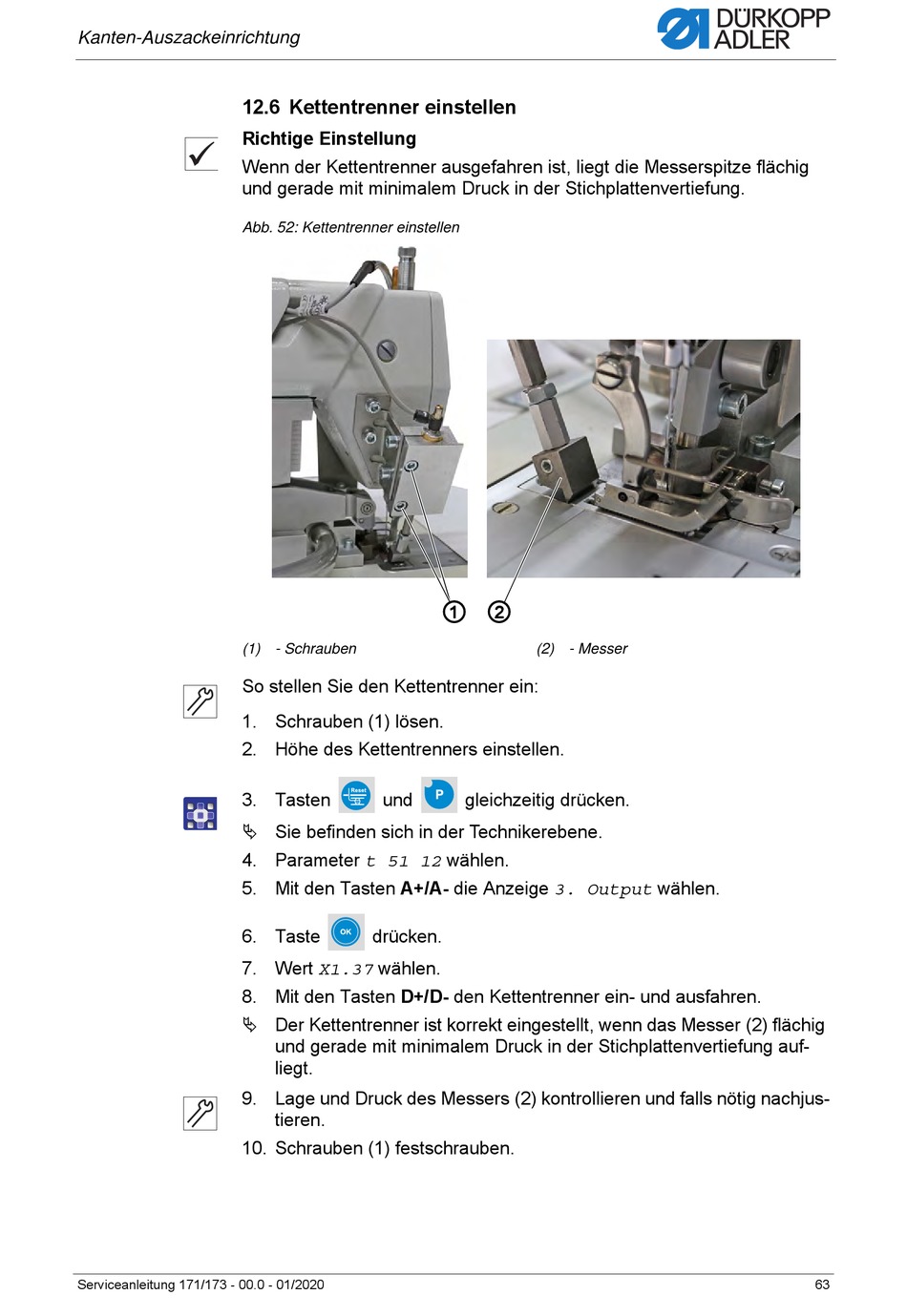

Abb. 52: Kettentrenner einstellen
(1) - Schrauben
So stellen Sie den Kettentrenner ein:
1. Schrauben (1) lösen.
2. Höhe des Kettentrenners einstellen.
3. Tasten
 Sie befinden sich in der Technikerebene.
4. Parameter t 51 12 wählen.
5. Mit den Tasten A+/A- die Anzeige 3. Output wählen.
6. Taste
7. Wert X1.37 wählen.
8. Mit den Tasten D+/D- den Kettentrenner ein- und ausfahren.
 Der Kettentrenner ist korrekt eingestellt, wenn das Messer (2) flächig
9. Lage und Druck des Messers (2) kontrollieren und falls nötig nachjus-
10. Schrauben (1) festschrauben.
Serviceanleitung 171/173 - 00.0 - 01/2020
① ②
und
drücken.
und gerade mit minimalem Druck in der Stichplattenvertiefung auf-
liegt.
tieren.
(2) - Messer
gleichzeitig drücken.
63
