6.3 Nadelausweichbewegung (Ellipsenbreite) einstellen

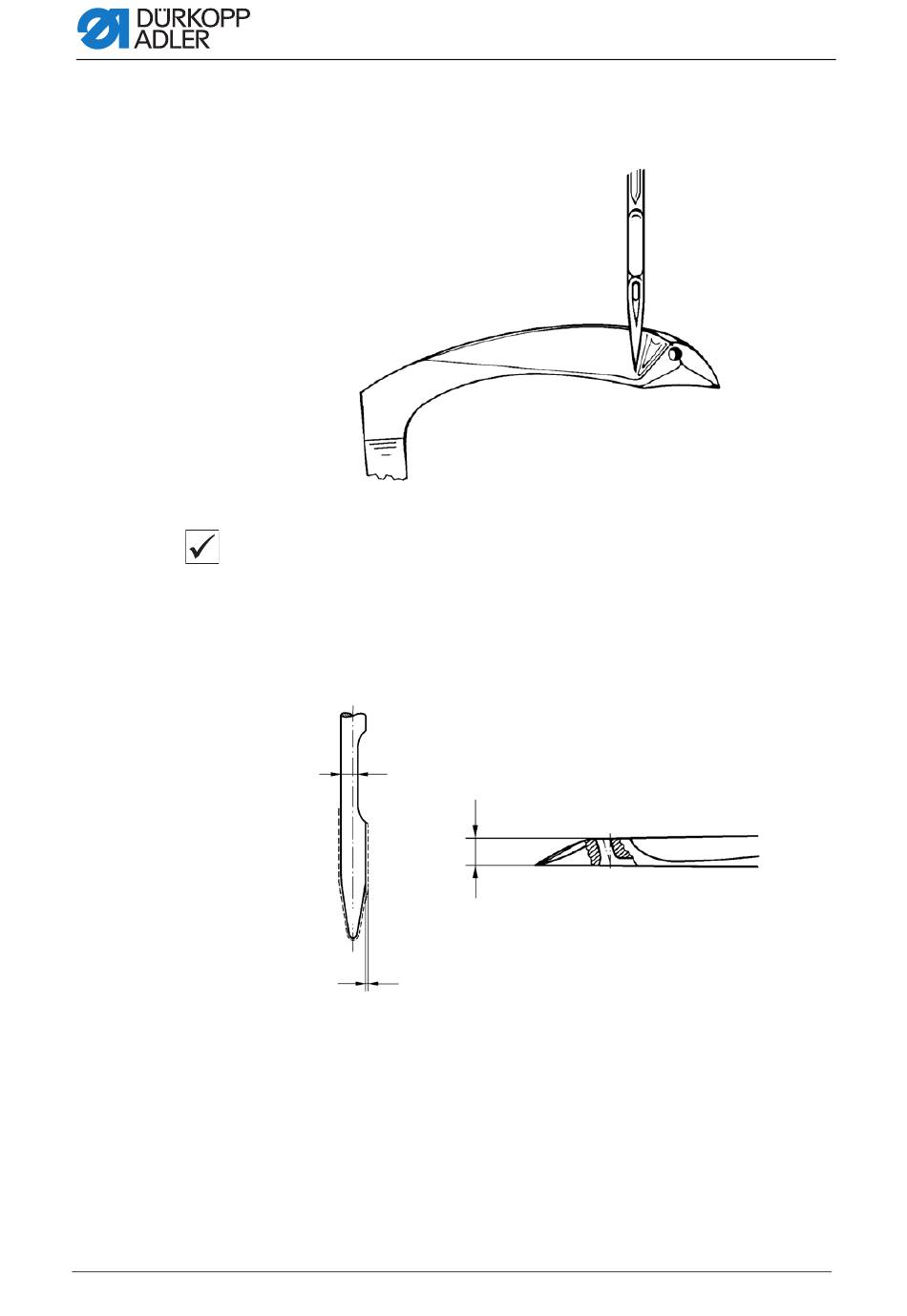

Abb. 6: Nadelausweichbewegung (Ellipsenbreite) einstellen (1)
Richtige Einstellung
Bei der Greiferbewegung von rechts nach links beträgt der Abstand zru
Nadel 0,1 mm.
Bei der Greiferbewegung von links nach rechts liegt die Spitze der sich ab-
wärts bewegenden Nadel in dem Moment an der Greifer-Rückseite an,
wenn Greifer und Nadel die oben abgebildete Position einnehmen.
Abb. 7: Nadelausweichbewegung (Ellipsenbreite) einstellen (2)
Das genaue Maß der Ausweichbewegung ist abhängig vom Nadelsystem
und von der Nadelstärke.
Die Ausweichbewegung wird nach folgender Formel berechnet:
E = a + b + 0,1 +X
20
a
b
x
Position von Nadel und Greifer
