Manuelle Schnittprobe durchführen

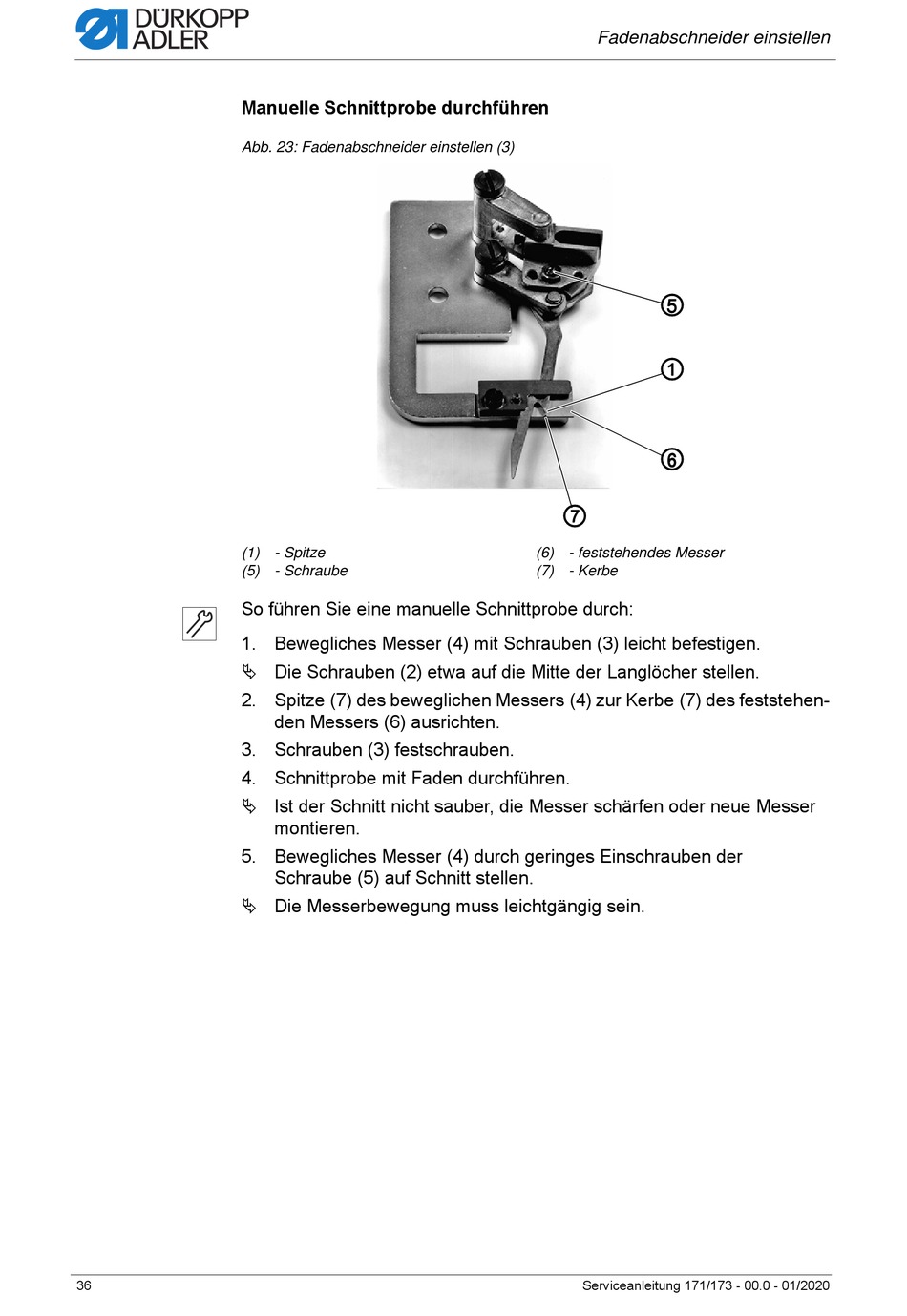

Abb. 23: Fadenabschneider einstellen (3)
(1) - Spitze
(5) - Schraube
So führen Sie eine manuelle Schnittprobe durch:
1. Bewegliches Messer (4) mit Schrauben (3) leicht befestigen.
 Die Schrauben (2) etwa auf die Mitte der Langlöcher stellen.
2. Spitze (7) des beweglichen Messers (4) zur Kerbe (7) des feststehen-
3. Schrauben (3) festschrauben.
4. Schnittprobe mit Faden durchführen.
 Ist der Schnitt nicht sauber, die Messer schärfen oder neue Messer
5. Bewegliches Messer (4) durch geringes Einschrauben der
 Die Messerbewegung muss leichtgängig sein.
36
den Messers (6) ausrichten.
montieren.
Schraube (5) auf Schnitt stellen.
Fadenabschneider einstellen
⑤
①
⑥
⑦
(6) - feststehendes Messer
(7) - Kerbe
